частотный преобразователь своими руками, как сделать

Сегодня асинхронные двигатели являются основными тяговыми приводами для станков, конвейеров, и прочих промышленных агрегатов.

Для того чтобы моторы могли нормально функционировать, им нужен частотный преобразователь. Он позволяет оптимизировать работу агрегата и продлить срок его службы. Покупать устройство необязательно — частотник для трехфазного электродвигателя можно сделать своими руками.

• Назначение частотного преобразователя
• Принцип работы устройства
• Самостоятельное изготовление прибора
  • Делаем трехфазный преобразователь
  • Частотник для однофазного двигателя
  • Возможные проблемы при проверке

Назначение частотного преобразователя

Асинхронный электродвигатель может работать и без частотника, но в этом случае у него будет постоянная скорость без возможности регулировки. К тому же отсутствие частотного преобразователя приведет к возрастанию пускового тока в 5−7 раз от номинального, что вызовет увеличение ударных нагрузок, повысит потери электроэнергии и приведет к существенному сокращению срока службы агрегата.

Для нивелирования всех вышеперечисленных негативных факторов были изобретены преобразователи частоты для асинхронных двигателей трехфазного и однофазного тока.

Частотник дает возможность в широких пределах регулировать скорость электродвигателя, обеспечивает плавный пуск, позволяет регулировать как скорость запуска, так и скорость торможения, подключать трехфазный мотор к однофазной сети и многое другое. Все эти функции зависят от микроконтроллера, на котором он построен, и могут отличаться у разных моделей.

Принцип работы устройства

Переменный ток поступает из сети на диодный мост, где он выпрямляется и попадает на батарею сглаживающих конденсаторов, где окончательно превращается в постоянный ток, который поступает на стоки мощных IGBT транзисторов, управляемых главным контроллером. Истоки транзисторов, в свою очередь, подключены к двигателю.

Вот упрощенная схема преобразователя частоты для трехфазного асинхронного двигателя.

Теперь рассмотрим, что происходит с транзисторами и как они работают.

Полевой транзистор (он же ключ, мосфет и пр.) — это электронный выключатель, принцип его действия основан на возникновении проводимости между двумя выводами (сток и исток) мосфета, при появлении на управляющем выводе (затворе) напряжения, превышающего напряжение стока.

В отличие от обычных реле, ключи работают на очень высоких частотах (от нескольких герц до сотен килогерц) так что заменить их на реле не получится.

С помощью этих быстродействующих переключателей микроконтроллер получает возможность управления силовыми цепями.

К контроллеру, кроме мосфетов, также подключены датчики тока, органы управления частотником, и другая периферия.

При работе частотного преобразователя микроконтроллер измеряет потребляемую мощность и, в соответствии с установленными на панели управления параметрами, изменяет длительность и частоту периодов, когда транзистор открыт (включен) или закрыт (выключен), тем самым изменяя или поддерживая скорость вращения электродвигателя.

Самостоятельное изготовление прибора

Несмотря на множество агрегатов заводского производства, люди делают преобразователи частоты самостоятельно, благо на сегодняшний день все его компоненты можно купить в любом радиомагазине или заказать из Китая. Такой частотник обойдется вам значительно дешевле покупного, к тому же вы не будете сомневаться в качестве его сборки и надежности.

Делаем трехфазный преобразователь

Собирать наш преобразователь будем на мосфетах G4PH50UD, которыми будет управлять контроллер PIC16F628A посредством оптодрайверов HCPL3120.

Собранный частотник при подключении в однофазную сеть 220 В будет иметь на выходе три полноценные фазы 220 В, со сдвигом 120°, и мощность 3 КВт.

Схема частотника выглядит так:

Так как частотный преобразователь состоит из частей, работающих как на высоком (силовая часть), так и на низком (управление) напряжении, то логично будет разбить его на три платы (основная плата, плата управления, и низковольтный блок питания для неё) для исключения возможности пробоя между дорожками с высоким и низким напряжением и выхода устройства из строя.

Вот так выглядит разводка платы управления:

Для питания платы управления можно использовать любой блок питания на 24 В, с пульсациями не более 1 В в размахе, с задержкой прекращения подачи питания на 2−3 секунды с момента исчезновения питающего напряжения 220 В.

Блок питания можно собрать и самим по этой схеме:

Обратите внимание, что номиналы и названия всех радиокомпонентов на схемах уже подписаны, так что собрать по ним работающее устройство может даже начинающий радиолюбитель.

Перед тем как приступить к сборке преобразователя, убедитесь:

1. В наличии у вас всех необходимых компонентов;
2. В правильности разводки платы;
3. В наличии всех нужных отверстий для установки радиодеталей на плате;
4. В том, что не забыли залить в микроконтроллер прошивку из этого архива:

Если вы все сделали правильно и ничего не забыли, можете приступать к сборке.

После сборки у вас получится что-то похожее:

Теперь вам осталось проверить устройство: для этого подключаем двигатель к частотнику и подаем на него напряжение. После того как загорится светодиод, сигнализирующий о готовности, нажмите на кнопку «Пуск». Двигатель должен начать медленно вращаться. При удержании кнопки двигатель начинает разгоняться, при отпускании — поддерживает обороты на том уровне, до которого успел разогнаться. При нажатии кнопки «Сброс» двигатель останавливается с выбегом. Кнопка «Реверс» задействуется только при остановленном двигателе.

Если проверка прошла успешно, то можете начинать изготавливать корпус и собирать в нем частотник. Не забудьте сделать в корпусе отверстия для притока холодного и оттока горячего воздуха от радиатора IGBT транзисторов.

Частотник для однофазного двигателя

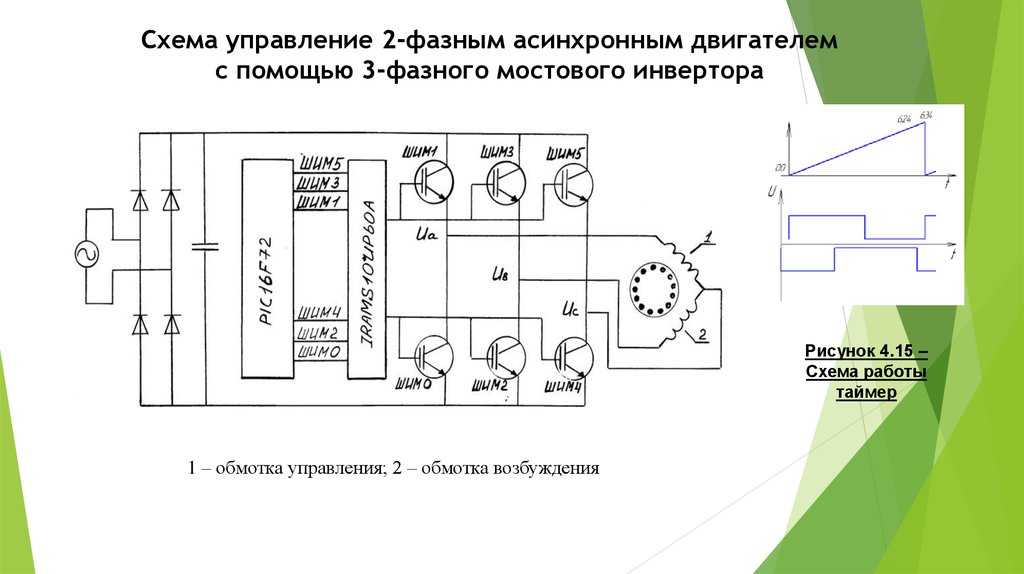

Преобразователь частоты для однофазного двигателя отличается от трехфазного тем, что имеет на выходе две фазы (ошибки тут нет, двигатель однофазный, при подключении без частотника рабочая обмотка подключается в сеть напрямую, а пусковая — через конденсатор; но при использовании частотника пусковая обмотка подключается через вторую фазу) и одну нейтраль — в отличие от трех фаз у последнего, так что сделать частотник для однофазного электродвигателя, используя в качестве основы схему от трехфазного, не получится, поэтому придется начинать все сначала.

В качестве мозга этого преобразователя мы будем использовать МК ATmega328 с загрузчиком ардуины. В принципе, это и есть Arduino, только без своей обвязки. Так что, если у вас в закромах завалялась ардуинка с таким микроконтроллером, можете смело выпаивать его и использовать для дела, предварительно залив на него скетч (прошивку) из этого архива:

К атмеге будет подключен драйвер IR2132, а уже к нему — мосфеты IRG4BC30, к которым мы подключим двигатель мощностью до 1 КВт включительно.

Схема частотного преобразователя для однофазного двигателя:

Также для питания ардуины (5в) и для питания силового реле (12в), нам понадобятся 2 стабилизатора. Вот их схемы:

Стабилизатор на 12 вольт.

Стабилизатор на 5 вольт.

Внимание! Эта схема не из простых. Возможно, придется настраивать и отлаживать прошивку для достижения полной работоспособности устройства, но это несложно, и мануалов по программированию Arduino в интернете — великое множество. К тому же сам скетч содержит довольно подробные комментарии к каждому действию. Но если для вас это слишком сложно, то вы можете попробовать найти такой частотник в магазине. Пусть они и не так распространены, как частотники для трехфазных двигателей, но купить их можно, пусть и не в каждом магазине.

Еще обратите внимание на то, что включать схему без балласта нельзя — сгорят выходные ключи. Балласт нужно подключать через диод, обращенный анодом к силовому фильтрующему конденсатору. Если подключите балласт без диода — опять выйдут из строя ключи.

Если вас все устраивает, можете приступать к изготовлению платы, а затем — к сборке всей схемы. Перед сборкой убедитесь в правильности разводки платы и отсутствии дефектов в ней, а также — в наличии у вас всех указанных на схеме радиодеталей. Также не забудьте установить IGBT-транзисторы на массивный радиатор и изолировать их от него путем использования термопрокладок и изолирующих шайб.

После сборки частотника можете приступать к его проверке. В идеале у вас должен получиться такой функционал: кнопка «S1» — пуск, каждое последующее нажатие добавляет определенное (изменяется путем редактирования скетча) количество оборотов; «S2» — то же самое, что и «S1», только заставляет двигатель вращаться в противоположном направлении; кнопка «S3» — стоп, при её нажатии двигатель останавливается с выбегом.

Обратите внимание, что реверс осуществляется через полную остановку двигателя, при попытке сменить направление вращения на работающем двигателе произойдет его мгновенная остановка, а силовые ключи сгорят от перегрузки. Если вам не жаль денег, которые придется потратить на замену мосфетов, то можете использовать эту особенность в качестве аварийного тормоза.

Возможные проблемы при проверке

Если при проверке частотника схема не заработала или заработала неправильно, значит, вы где-то допустили ошибку. Отключите частотник от сети и проверьте правильность установки компонентов, их исправность и отсутствие разрывов/замыканий дорожек там, где их быть не должно. После обнаружения неисправности устраните её и проверьте преобразователь снова. Если с этим все в порядке, приступайте к отладке прошивки.

Частотник своими руками схема

Зачем нужно делать самому преобразователь для 3-фазного электромотора, и как смастерить его своими руками? Чтобы защитить окружающую природу повсюду создаются правила, которые рекомендуют изготовителям электрических устройств делать продукцию, которая будет экономить электрическую энергию. Часто это бывает достигнуто правильным управлением частотой вращения электромотора. Преобразователь частоты легко решает эту задачу.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Преобразователь частоты
• Частотный преобразователь для электродвигателя и принцип работы
• Частотник для трехфазного электродвигателя своими руками
• Трехфазный инвертор своими руками
• Принцип работы и изготовление частотного преобразователя
• Частотник своими руками — любительская схема преобразователя
• Частотный привод 5-200Гц (10-400Гц) своими руками
• Регулятор оборотов асинхронного двигателя 220в своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самодельный частотник для асинхронного двигателя на STM8S часть2

Преобразователь частоты

Полезные советы. Самодельный частотник. Разрабатываем преобразователь вместе. Частотник для трехфазного электродвигателя своими руками схема. Инвертор для электродвигателя. Изучаем принцип работы, собираем и Частотный преобразователь своими руками — RadioRadar. Как сделать частотный преобразователь своими силами: принцип работы Частотник своими руками 3кВт — Вопросы и ответы — vip-cxema. Особенности построения схемы частотного преобразователя для Преобразователь частоты: тиристорный, высоковольтный, обзор цен.

Частотник для трехфазного и однофазного электродвигателя: частотный Управление оборотами асинхронного двигателя в. Частотный преобразователь — сделаный своими руками — YouTube Частотный преобразователь частотник для асинхронного Принцип работы преобразователя частоты для электродвигателя. РадиоКот :: Простой преобразователь частоты для асинхронного Частотные преобразователи для работы с асинхронными двигателями Можно ли собирать частотные преобразователи своими руками?

Установка частотных преобразователей. Монтаж и наладка. Ещё один преобразователь однофазного сетевого напряжения в Электрическая принципиальная схема частотного преобразователя.

Инвертор, преобразователь напряжения, частотные преобразователи Частотник, частотный преобразователь — регулятор оборотов Регулятор оборотов электродвигателя: изменение скорости вращения и Частотный преобразователь: принцип работы. Схема однофазного электродвигателя. Регулирование однофазного Принцип работы частотного преобразователя для асинхронного двигателя Назначение и принцип работы преобразователя частоты для асинхронных Самодельный частотный тиристорный преобразователь для АД Самодельный вариатор скорости вращения электродвигателя — Регулятор Регулятор оборотов для болгарки своими руками: схема подключения Частотный Преобразователь В 3Квт- схема, описание, характеристика Частотный преобразователь: принцип работы, особенности и применение Ру — Все Получайте первыми самую свежую информацию!

Также рекомендуем:.

Частотный преобразователь для электродвигателя и принцип работы

Зачем нужно делать самому преобразователь для 3-фазного электромотора, и как смастерить его своими руками? Чтобы защитить окружающую природу повсюду создаются правила, которые рекомендуют изготовителям электрических устройств делать продукцию, которая будет экономить электрическую энергию. Часто это бывает достигнуто правильным управлением частотой вращения электромотора. Преобразователь частоты легко решает эту задачу. Частотник электромотора с тремя фазами по-разному называют: инвертор, частотный изменитель тока, приводной механизм, регулируемый частотой.

Обзор Частотного преобразователя — своими руками Для Веб мани кошелек: Z Ссылка на форум и схему: all-audio.proo.

Частотник для трехфазного электродвигателя своими руками

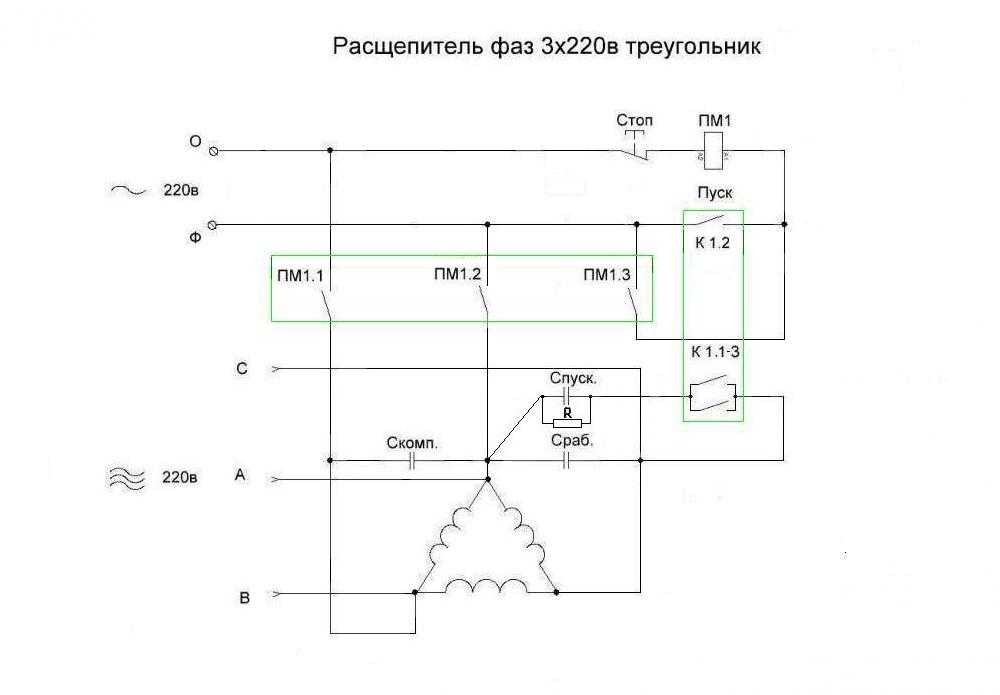

Частотный преобразователь применяется для того, чтобы из одной фазы получить три. Трехфазное питание используется, в основном, в промышленности. Однако и в бытовых ситуациях потребуется управление, например, трехфазным асинхронным двигателем. На этот случай вполне можно обойтись самостоятельным изготовлением частотника, что позволит использовать устройство с минимальными потерями мощности. Существует много схем, которые дают возможность запустить трехфазный двигатель. Но, часть из них не предусматривает плавного включения или выключения, или же создают дополнительные неудобства, которые не дадут использовать двигатель полноценно. Исходя из этого, и были изобретены частотные преобразователи. Они позволяют полностью контролировать работу двигателя, при экономичном расходе электроэнергии и безопасности эксплуатации. Фильтр, предназначение которого есть сглаживание напряжения на выходе. Инвертор, который собственно и отвечает за производство необходимой частоты.

Трехфазный инвертор своими руками

Достаточно часто режим работы вспомогательного механизированного оборудования требует понижения штатных частот вращения. Добиться такого эффекта позволяет регулировка оборотов асинхронного двигателя. Как это сделать своими руками расчет и сборку , используя стандартные схемы управления или самодельные устройства, попробуем разобраться далее. Электродвигатели переменного тока нашли довольно широкое применение в различных сферах нашей жизнедеятельности, в подъемно транспортном, обрабатывающем, измерительном оборудовании. Они используются для превращения электрической энергии, которая поступает от сети, в механическую энергию вращающегося вала.

Полезные советы.

Принцип работы и изготовление частотного преобразователя

С целью охраны окружающей среды везде вводятся правила, рекомендующие производителям электрооборудования выпускать продукцию, экономно расходующую электроэнергию. Зачастую это достигается эффективным управлением скорости электродвигателя. Частотник для трехфазного электродвигателя или частотный преобразователь имеет множество наименований: инвертор, преобразователь частоты переменного тока, частотно регулируемый привод. На сегодняшний день частотники производят многие фирмы, но есть немало энтузиастов, создающих преобразователи своими руками. Инвертор управляет скоростью вращения асинхронных электродвигателей, т.

Частотник своими руками — любительская схема преобразователя

В данной статье речь пойдет о частотном преобразователе, в простонародье, частотнике. Данный частотник, а в дальнейшем частотный привод, способен управлять 3-х фазным асинхронным двигателем. В качестве управляющего контроллера использую ATmega На данном фото полностью рабочий экземпляр, проверенный и обкатанный не имеет панельки расположен слева. Второй для теста atmega 48 перед отправкой расположен справа. Следует отметить ,что напряжение при намагничивании, как и при торможении, является напряжением вольт добавки и меняется одновременно. К слову, преобразователь частоты является скалярным, то есть с ростом выходной частоты увеличивается выходное напряжение.

делают их сами, своими руками. с похожим частотником используют в.

Частотный привод 5-200Гц (10-400Гц) своими руками

Частотные преобразователи с давних пор применяются в устройствах, обеспечивающих плавный запуск электродвигателей в работу. Помимо этого, с их помощью удаётся управлять частотными параметрами синхронных и асинхронных механизмов, работающих с самыми различными приводами. Это могут быть как специальные насосные и вентиляционные станции, так и всевозможные типы вспомогательных устройств, обеспечивающих транспортировку и перемещение грузов.

Регулятор оборотов асинхронного двигателя 220в своими руками

ВИДЕО ПО ТЕМЕ: Частотник для регулирования оборотов трёхфазного двигателя

Частотный преобразователь своими руками — представляю вам небольшую статью о асинхронном двигателе и частотном преобразователе, который мне ранее приходилось делать. Вот и теперь потребовался хороший привод для циркулярной пилы. Конечно можно было бы взять в магазине фирменный частотник, но все-таки вариант самостоятельного изготовления оказался для меня наиболее приемлемым. К тому же, качество регулировки скорости привода пилорамы не требовало абсолютной точности.

В данной статье речь пойдет о частотном преобразователе, в простонародье, частотнике. Данный частотник, а в дальнейшем частотный привод, способен управлять 3-х фазным асинхронным двигателем.

Сегодня асинхронные двигатели являются основными тяговыми приводами для станков, конвейеров, и прочих промышленных агрегатов. Для того чтобы моторы могли нормально функционировать, им нужен частотный преобразователь. Он позволяет оптимизировать работу агрегата и продлить срок его службы. Покупать устройство необязательно — частотник для трехфазного электродвигателя можно сделать своими руками. Асинхронный электродвигатель может работать и без частотника, но в этом случае у него будет постоянная скорость без возможности регулировки. Для нивелирования всех вышеперечисленных негативных факторов были изобретены преобразователи частоты для асинхронных двигателей трехфазного и однофазного тока. Частотник дает возможность в широких пределах регулировать скорость электродвигателя, обеспечивает плавный пуск, позволяет регулировать как скорость запуска, так и скорость торможения, подключать трехфазный мотор к однофазной сети и многое другое.

Впервые мир познакомился с таким устройством, как трехфазный асинхронный электродвигатель , еще в конце 19 столетия. И начиная с того времени, его стали применять на каждом промышленном предприятии, где он стал обязательным элементом. Во время эксплуатации электродвигателя важно обеспечить его плавный пуск и остановку. Это можно сделать только при наличии специального устройства — преобразователя частоты.

Устройство

, принцип действия, назначение

Поскольку электропривод является одним из основных способов механизации производства и бытовых задач, в ряде случаев возникает необходимость регулирования частоты вращения электродвигателей. В зависимости от их типа и принципа действия применяются различные технические решения. Одним из них является преобразователь частоты. Что это такое и где применяется частотник, мы расскажем в этой статье.

• Определение
• Устройство
• Типы частотников и область применения
• Методы управления
• Количество фаз
• Схема подключения

Определение

По определению преобразователь частоты представляет собой электронный преобразователь мощности для изменения частоты переменного тока. Но в зависимости от исполнения меняется как уровень напряжения, так и количество фаз. Вам может быть не совсем понятно, зачем нужно такое устройство, но мы постараемся рассказать вам об этом простыми словами.

Частота вращения вала синхронных и асинхронных двигателей (АД) зависит от частоты вращения магнитного потока статора и определяется по формуле:

n = (60*F/p)*(1-S),

где n — число оборотов вала АД, p — число пар полюсов, s — скольжение, f — частота переменного тока.

Проще говоря, скорость вращения ротора зависит от частоты и количества пар полюсов. Число пар полюсов определяется конструкцией катушек статора, а частота тока в сети постоянна. Следовательно, чтобы регулировать скорость, мы можем управлять частотой только с помощью преобразователей.

Устройство

С учетом вышеизложенного переформулируем ответ на вопрос, что это такое:

Преобразователь частоты – это электронное устройство для изменения частоты переменного тока, а значит, и скорости вращения ротор асинхронной (и синхронной) электрической машины.

Графическое обозначение по ГОСТ 2.737-68 вы можете увидеть ниже:

Называется электронным, так как основан на схеме полупроводникового переключателя. В зависимости от функциональных особенностей и типа управления будет видоизменяться как принципиальная схема, так и алгоритм работы.

На схеме ниже показано, как устроен преобразователь частоты:

Принцип работы преобразователя частоты следующий:

• Сетевое напряжение поступает на выпрямитель 1 и становится выпрямленным пульсирующим.
• В блоке 2 сглаживаются пульсации и частично компенсируется реактивная составляющая.
• Блок 3 представляет собой группу силовых ключей, управляемых системой управления (4) с использованием широтно-импульсной модуляции (ШИМ). Такая конструкция позволяет получить на выходе двухуровневое регулируемое ШИМ напряжение, которое после сглаживания приближается к синусоидальной форме. В дорогих моделях применена трехуровневая схема, где используется большее количество клавиш. Это позволяет добиться более близкой к синусоидальной формы сигнала. В качестве полупроводниковых ключей могут быть использованы тиристоры, полевые или IGBT-транзисторы. В последнее время наиболее востребованы и популярны последние два типа из-за эффективности, малых убытков и простоты управления.
• С помощью ШИМ формируется необходимый уровень напряжения, простыми словами — так модулируется синусоида, поочередно включая пары ключей, формируя линейное напряжение.

Вот мы вкратце описали, как работает преобразователь частоты для электродвигателя и из чего он состоит. Он используется в качестве вторичного источника питания и не только управляет формой тока питающей сети, но и преобразует его значение и частоту в соответствии с заданными параметрами.

Типы частотников и область применения

Способы управления

Регулировка скорости может осуществляться различными способами, как по способу установки требуемой частоты, так и по способу регулирования. Частотники по способу управления делятся на два типа:

1. Со скалярным управлением.
2. С векторным управлением.

Устройства первого типа регулируют частоту по заданной функции U/F, то есть напряжение изменяется вместе с частотой. Пример такой зависимости напряжения от частоты можно наблюдать ниже.

Может быть разным и запрограммирован под конкретную нагрузку, например, на вентиляторах он не линейный, а напоминает ветвь параболы. Этот принцип работы удерживает магнитный поток в зазоре между ротором и статором почти постоянным.

Особенностью скалярного управления является его распространенность и относительная простота реализации. Чаще всего используется для насосов, вентиляторов и компрессоров. Такие частотники часто используют, если необходимо поддерживать стабильное давление (или другой параметр), это могут быть и погружные насосы для скважин, если рассматривать бытовое использование.

В производстве область применения широкая, например, регулирование давления в тех же трубопроводах и выполнение автоматических систем вентиляции. Диапазон регулирования обычно 1:10, проще говоря максимальная скорость от минимальной может отличаться в 10 раз. Из-за особенностей реализации алгоритмов и схемотехники такие устройства обычно дешевле, что является их основным преимуществом.

Недостатки:

• Не слишком точная поддержка оборотов.
• Замедленная реакция на смену режима.
• Чаще всего нет возможности контролировать момент на валу.
• При увеличении скорости выше номинальной момент на валу двигателя падает (то есть когда поднимаем частоту выше номинальной 50Гц).

Последнее связано с тем, что напряжение на выходе зависит от частоты, при номинальной частоте напряжение равно сетевому, и частотник не умеет его поднимать выше, на графике можно было увидеть четную часть графика после 50 Гц. Следует отметить, что зависимость момента от частоты, она падает по закону 1/f, на графике ниже показана красным цветом, а зависимость мощности от частоты — синим цветом.

Преобразователи частоты с векторным управлением имеют другой принцип работы, здесь не только напряжение соответствует кривой U/f. Характеристики выходного напряжения изменяются в соответствии с сигналами датчиков, благодаря чему на валу поддерживается определенный момент. Но зачем нужен такой метод управления? Отличительными чертами преобразователя частоты с векторным управлением являются более точная и быстрая регулировка. Это важно в таких механизмах, где принцип действия связан с резким изменением нагрузки и крутящего момента на исполнительном органе.

Такая нагрузка характерна для токарных и других видов станков, в том числе с ЧПУ. Точность регулирования до 1,5%, диапазон регулировки 1:100, для большей точности с датчиками скорости и т.п. — 0,2% и 1:10000 соответственно.

На форумах бытует мнение, что на сегодняшний день разница в цене между векторными и скалярными частотниками меньше, чем была раньше (15-35% в зависимости от производителя), и основное отличие больше в прошивке, чем в схемотехнике. Также обратите внимание, что большинство векторных моделей также поддерживают скалярное управление.

Преимущества:

• большая стабильность и точность;
• более быстрая реакция на изменение нагрузки и высокий крутящий момент на низкой скорости;
• более широкий диапазон регулирования.

Главный недостаток — дороже скалярных.

В обоих случаях частоту можно задать вручную или с помощью датчиков, например, датчика давления или расходомера (если речь идет о насосах), потенциометра или энкодера.

Все или почти все преобразователи частоты имеют функцию плавного пуска, которая облегчает запуск двигателей от аварийных генераторов практически без риска его перегрузки.

Количество фаз

Кроме способов срабатывания частотники различаются количеством фаз на входе и выходе. Так различают преобразователи частоты с однофазным и трехфазным вводом.

При этом большинство трехфазных моделей могут питаться от одной фазы, но при таком применении их мощность снижается до 30-50%. Это связано с допустимой токовой нагрузкой на диоды и другие элементы силовой цепи. Однофазные модели доступны в диапазоне мощностей до 3 кВт.

Важно! Обратите внимание, что при однофазном подключении с напряжением 220В на входе будет на выходе 3 фазы 220В, а не 380В. То есть на линейном выходе будет ровно 220В, короче. В связи с этим обычные двигатели с обмотками, рассчитанными на напряжение 380/220В, необходимо соединить треугольником, а на 127/220В — звездой.

В сети можно найти много предложений типа «преобразователь частоты 220 на 380» — это в большинстве случаев маркетинг, продавцы называют любые три фазы «380В».

Чтобы получить реальные 380В от одной фазы, необходимо либо использовать однофазный трансформатор 220/380 (если вход преобразователя частоты рассчитан на такое напряжение), либо использовать специализированный преобразователь частоты с однофазным вводом и трехфазный выход 380 В.

Отдельным и более редким типом преобразователей частоты являются однофазные инверторы с однофазным выходом 220. Они предназначены для регулирования однофазных двигателей с конденсаторным пуском. Примером таких устройств являются:

• ЭРМАН ER-G-220-01
• ИННОВЕРТ IDD

Схема подключения

На самом деле, чтобы получить 3-фазный выход от преобразователя частоты 380 В, необходимо подключить 3-фазный вход 380 В:

Подключение частотника к одной фазе аналогично, кроме подключения питающих проводов:

Однофазный преобразователь частоты для двигателя с конденсатором (насос или маломощный вентилятор) подключается следующим образом:

Как видно на схемах, кроме питающих проводов и проводов к двигателю, преобразователь частоты имеет другие клеммы, датчики, кнопки пульта дистанционного управления, шины для подключения к компьютеру (обычно стандарта RS-485) , и так далее связаны с ними. Это дает возможность управлять двигателем по тонким сигнальным проводам, что позволяет убрать преобразователь частоты в электрощит.

Частотники — универсальные устройства, назначение которых не только регулировка скорости, но и защита электродвигателя от неправильных режимов работы и питания, а также от перегрузок. Помимо основной функции устройства реализуют плавный пуск приводов, что снижает износ оборудования и силовые нагрузки. Принцип работы и глубина настройки параметров большинства преобразователей частоты позволяет экономить электроэнергию при управлении насосами (ранее управление осуществлялось не за счет производительности насоса, а с помощью клапанов) и другим оборудованием.

На этом мы заканчиваем рассмотрение вопроса. Надеемся, что после прочтения статьи вы поймете, что такое преобразователь частоты и зачем он нужен. Напоследок рекомендуем посмотреть полезное видео по теме:
