БРДМ-2 на дизельном двигателе, расход топлива Бардака, технические характеристики ТТХ, вес (масса) и устройство машины

Разведка и наблюдение за противником – важнейшая составляющая военного искусства, позволяющая адекватно оценить силы неприятеля и планировать действия собственных войск. Особенно важна тактическая разведка, поскольку нельзя вести современный бой, не зная возможностей врага, его сильных и слабых сторон. Командиру необходимо знать, где находится артиллерия и бронетехника неприятеля, какова их численность, нужно определить расположение его зенитных и противотанковых средств.

Сегодня на вооружении подразделений российской армии стоит разведывательная машина БРДМ-2. Она имеет бензиновый двигатель и сравнительно невысокую защищенность, вооружена 14,5-мм пулеметом КПВТ. Ее главным достоинством является высокая проходимость. Серийный выпуск БРДМ-2 начался в 1963 году.

Машина принимала участие во множестве конфликтов, пережила немало модернизаций. Конструкция БРДМ-2 оказалась настолько удачной, что она и сегодня состоит на вооружении десятков армий мира, ее лицензионное производство продолжается в Польше. В войсках эту боевую машину ласково называют «Бардак». Тем не менее, в России серийное производство БРДМ-2 было закончено в 1989 году.

Содержание

История создания

Уже во время Второй мировой войны разведчики широко использовали мотоциклы, грузовые машины и даже бронеавтомобили. После войны в СССР начались работы над созданием специализированной бронемашины для разведчиков. Она должна была отличаться повышенной проходимостью и уметь плавать, преодолевать болота, овраги, реки и озера.

Так появилась БРДМ-1, ушедшая с 1957 года в серию. Однако эксплуатация выявила ее серьезные недостатки: проходимость и способность преодолевать водные преграды не устраивала военных. Основной причиной проблем был бензиновый двигатель, разработанный еще до войны. Вооружение БРДМ-1 также оставляло желать лучшего: один 7,62-мм пулемет СГМБ. Стрельбу из него нужно было вести высунувшись по пояс из люка, что делало пулеметчика уязвимым.

Нужна была новая разведывательная машина, и уже в 1959 году было выдано техническое задание на производство БРДМ-2.

Ее разработкой занимались в КБ Горьковского автомобильного завода. Военные поставили перед конструкторами несколько задач:

• увеличить огневую мощь БРДМ-2;
• повысить ее проходимость;
• улучшить защищенность ;
• установить систему противоатомной защиты.

В этот период на автозаводе начали серийное производство нового автомобиля ГАЗ-66, поэтому на БРДМ использовали многие узлы от этой модели. Разработкой БРДМ-2 занималась практически та же команда конструкторов, что создавала первую разведывательную машину. Поэтому в новом изделии были воплощены все достоинства БРДМ-1, при этом в значительной мере удалось избавиться от ее недостатков.

В 1960 году начались испытания. Машина имела множество недоработок, но тем не менее в 1962 году ее приняли на вооружение. Первоначально пулемет КПВТ был установлен на открытой турели, башни не было. Только к 1963 году на БРДМ-2 была оснащена башней со спаренными пулеметами КПВТ и ПКТ.

Доводка машины происходила уже во время серийного производства. Впервые широкой публике БРДМ-2 был показан в 1966 году на военном параде в Москве.

Первоначально серийное производство БРДМ-2 было организовано на Горьковском автозаводе, в 1965 году производственные линии перенесли на Арзамасский машиностроительный завод.

В первую очередь БРДМ-2 поступали на вооружение разведывательных подразделений Советской армии, а также войск связи и химической защиты. По штату на одну танковую или мотострелковую дивизию приходилось 28 БРДМ-2.

Устройство машины

Компоновка БРДМ-2 – классическая, в передней части находится отделение управления, в средней – боевое отделение, а в кормовой части машины – моторный отсек. Экипаж состоит из четырех человек: места командира и механика-водителя расположены в отделении управления, а стрелок и наблюдатель находятся в боевом отделении. Корпус состоит из броневых катанных листов, соединенных сваркой. Он герметичен, что позволяет машине преодолевать водные препятствия.

В центральной части корпуса установлена башня конической формы, вооруженная спаренными пулеметами 14,5-мм КПВТ и 7,62-мм ПКТ. Под башней предусмотрено подвесное сидение для стрелка-пулеметчика. Огонь можно вести на 180° в горизонтальной плоскости, вертикальный угол обстрела составляет от -5° до +30°. Для стрельбы имеется перископический прицел ПП-61А и привод наведения. Из КПВТ можно вести огонь на дистанциях до 2 тыс. метров, а из ПКТ – до 1,5 тыс. КПВТ подходит для уничтожения легкобронированной техники противника, ПКТ используется для поражения живой силы неприятеля, его боекомплект – 2 тыс. патронов.

В задней части корпуса БРДМ-2 находится силовое отделение. От боевого отсека оно отделено броневой перегородкой. В нем размещаются: двигатель ГАЗ-41, коробка передач, фильтровентиляционная установка, генератор, аккумуляторная батарея, радиаторы, устройство для запуска двигателя в ручном режиме. Небольшой расход топлива позволяет машине преодолевать 750 км на одной заправке.

Для наблюдения окружающей обстановки командир располагает панорамой ТПКУ-2Б, на которую можно устанавливать прибор ночного видения. В распоряжении командира и механика-водителя есть несколько неподвижных перископических наблюдательных приборов.

БРДМ-2 оснащен бензиновым V-образным двигателем с восемью цилиндрами, его мощность составляет 140 л. с. Такие же двигатели ставили на правительственные автомобили «Чайка». Емкость баков с топливом – 280 литров. Трансмиссия – механическая, есть одна задняя и четыре передних скорости.

У разведывательной машины колесная ходовая часть, она аналогична БРДМ-1. Все колеса имеет систему регулировки давления, изменять которое можно и при остановке, и во время движения. Подвеска машины рессорная, на каждом мосту расположены по два гидравлических амортизатора.

Особенностью БРДМ-2 являются четыре дополнительных колеса, которые могут быть задействованы для преодоления окопов и траншей. Все колеса разведывательной машины (и главные, и дополнительные) являются ведущими.

В кормовой части БРДМ-2 находится водометный движитель, позволяющий машине развивать скорость до 10 км/ч на плаву. На его выпускном патрубке установлен руль для маневрирования воде. Обратное вращение гребных винтов обеспечивает БРДМ-2 задний ход. Водоотражательный щит повышает безопасность движения по воде.

На передней части машины установлена лебедка, тяговое усилие на тросе составляет 4 тыс. кгс.

Модификации БРДМ-2

БРДМ-2 до сих пор находится на вооружении многих армий мира, хотя серийное производство машины было остановлено в 1989 году. Поэтому неудивительно, что модернизация БРДМ-2 проводилась неоднократно. К настоящему времени оборудование и агрегаты, установленные на машины 30-40 лет назад, устарели и морально, и физически.

Опыт показывает, что при доработке БРДМ-2 способен эффективно выполнять и разведывательные функции, и быть платформой для установки различного вооружения. Используют БРДМ-2 и в мирных целях, из этой машины получается отличный гражданский автомобиль для преодоления бездорожья.

В 90-е годы в России появилось сразу несколько модификация БРДМ-2:

БРДМ-2М. Эту модификацию разработали на Арзамасском машиностроительном заводе. Из конструкции убрали дополнительные колеса, вместо бензинового двигателя установили дизельный турбодизель Д-245.9, была также заменена башня. Именно этот вариант позже приняли на вооружение российской армии.

Компания «Муромтепловоз» предлагала своим заказчикам БРДМ-2 с различными видами башен с большим углом возвышения и разнообразным дополнительным вооружением (например, автоматический гранатомет или пушка). На машинах устанавливались более мощные двигатели и современные системы навигации и связи. Демонтаж дополнительных колес позволил увеличить количество членов экипажа до шести человек.

Множество модификаций машины было изготовлено в Украине. После распада СССР в этой стране осталось значительное количество БРДМ-2:

БРДМ-2ЛД. Вариант модернизации машины с демонтажом дополнительных колес и новым дизельным двигателем СМД-21-08. Модель выпускалась на Николаевском ремонтно-механическом заводе.

БРДМ-2ДИ «Хазар». Еще одна модификация, разработанная николаевцами. Дополнительные колеса заменены боковыми дверями, установлен новый дизельный двигатель IVECO и современные системы вооружения.

БРДМ-2И. Модификация машины, разработанная винницким 45-м экспериментальным заводом. В ней бензиновый двигатель заменен на дизель ISUZU.

БРДМ-2МБ1. Это белорусская модификация машины. Сняты дополнительные колеса и водометы, и вместо них сделаны десантные люки. На машину установлен мощный дизель, современные системы связи и наблюдения, а также боевой модуль «Адунок».

МБТС «Кайман». Еще одна модернизация БРДМ-2, проведенная в Беларуси. В передней части машины установлены бронестекла, дополнительные колеса демонтированы. Днище машины получило V-образную форму, бензиновый двигатель был заменен на современный дизель.

BRDM-2M-96ik Szakal. Модификация, созданная в 2003 году в Польше. На машину установлен мощный дизельный двигатель, новая радиостанция, кондиционер, противокумулятивные экраны. КПВТ заменили пулеметом WKM-B.

Это далеко не полный список модификаций БРДМ-2, созданных в различные годы в разных странах. Основными направлениями модернизации являлись: замена двигателя на более мощный, демонтаж дополнительных колес, усложнявших конструкцию и утяжелявших машину, установка современных систем связи и наблюдения. Нередко при модернизации заменяли основное вооружение машины.

За годы эксплуатации на базе БРДМ-2 был создан не менеее двух десятков разновидностей спецмашин. БРДМ-2 оказался прекрасной базой для установки различных противотанковых комплексов, на нее устанавливались практически все ПТРК, созданные в СССР.

Боевое применение

БРДМ-2 многие годы использовалась советской армией, эту машину поставляли всем странам-участницам Варшавского договора и активно экспортировали за его пределы. Так что послужной список у БРДМ-2 весьма солидный.

Машина принимала участие во вторжении войск стран ВД в Чехословакию.

БРДМ-2 стала героем одного из крупнейших сражений войны Судного дня. 6 октября 1973 года армия Египта форсировала Суэцкий канал и была встречена израильской бронетанковой дивизией. С помощью ПТРК «Малютка», установленных на БРДМ-2, были уничтожены более 150 танков М48 и М60. Не менее успешно применялись БРДМ-2 с ПТРК против израильских танков и в Сирии.

Очень широко БРДМ-2 применялись в Африке. Благодаря своей простоте, надежности и дешевизне эти машины очень полюбились военнослужащим африканских государств. Особенно много БРДМ-2 было в Анголе, правда, кубинские бойцы, использовавшие их, отмечали, что советская машина уступает по защите и боевой мощи южноафриканским бронеавтомобилям.

Применялась БРДМ-2 и в ходе всех иракских конфликтов. Машина активно использовалась советскими войсками в Афганистане и зарекомендовала себя довольно неплохо.

Российские федеральные войска активно использовали БРДМ-2 в ходе первой и второй чеченской кампании. Применялась она и сепаратистами. Машина показала себя плохо приспособленной к боевым действиям в городских условиях. Недостаточным оказались уровень ее защищенности и огневая мощь.

Россия использовала БРДМ-2 во время войны с Грузией в 2008 году. Сейчас машина применяется обеими сторонами конфликта на востоке Украины.

Технические характеристики

Масса, т	7,0
Экипаж, чел.	4
Вооружение	7,62-мм ПКТ и 14,5-мм КПВТ
Длина, мм	5750
Ширина, мм	2350
Высота, мм	2395
Толщина брони, мм	от 7 до 10
Двигатель	ГАЗ-41
Мощность двигателя, л. с.	140
Макс. скорость по шоссе, км/ч	до 100
Макс. скорость на плаву, км/ч	8-10
Запас хода по шоссе, км	до 750

БРДМ-2 / ГАЗ-41. Обзор, фото видео.

БРДМ-2 расшифровывается, как Бронированная Разведывательно-Дозорная Машина-2. Советская бронемашина БРДМ-2 является глубоко модернизированным вариантом БРДМ-1. Бронемашина производилась для вооружённых сил СССР и стран ОВД. Машина получилась уникальной и надежной, о чем говорит, то что машина стояла/стоит на вооружение более 50 стран мира и на базе БРДМ-2 было создана порядка 10 модификаций бронемашин. Неофициально среди военных СССР/России имеет прозвище «Бардак». В СССР бронемашина производилась с 1963 по 1989 год.

История создания

Разработкой БРДМ-2 занимался коллектив конструкторского бюро завода ГАЗа. Коллектив практически полностью состоял из конструкторов, который участвовали в создании БРДМ-1, данное обстоятельство положительно повлияло при создании БРДМ-1, так как конструктора знали все положительные стороны бронемашины, которые воплотили в БРДМ-2 и значительную часть слабых сторон БРДМ-1 получилось избавиться. Работы по созданию бронемашины возглавлял В.А. Дедков. После модернизации 90 л.с. двигатель ГАЗ-40 заменили на 140 л.с. двигатель ГАЗ-41. Корпус стал полностью герметичным. Боевая мощность машины увеличилась в несколько раз за счет башни вооруженная пулеметом КПВТ и ПКТ. На бронемашине появились гидроусилитель руля и вакуумный усилитель тормозов, о чем раньше водители и не могли мечтать. Стоит отметить, что машина получилась настолько удачной, что ее выпуск в СССР продолжался 29 лет, а некоторые страны до сих пор производят и модернизируют машину, не смотря на их возраст. За 20 лет с конвейера сошло 9500 БРДМ-2 и его модификаций.

Конструкция.

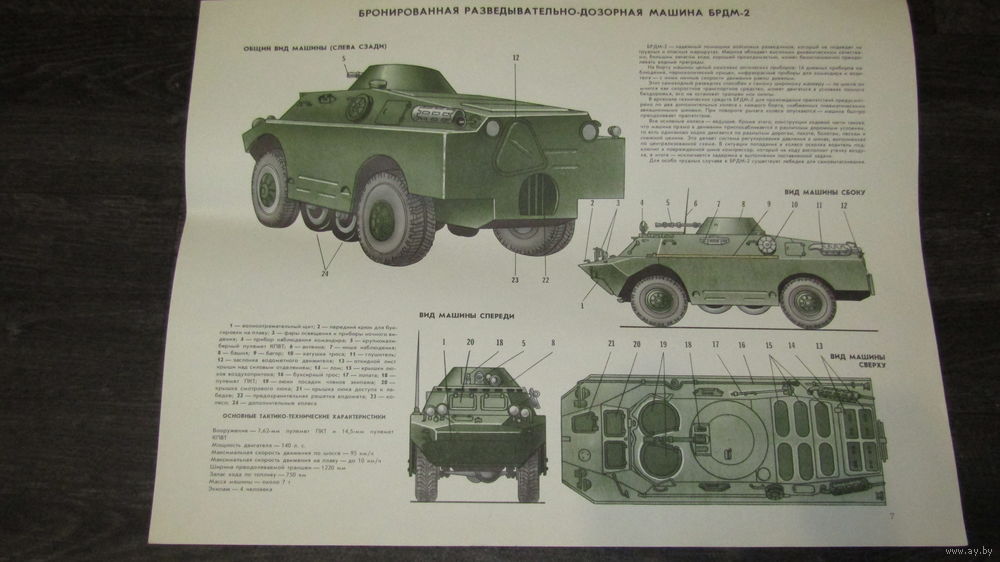

1 — волноотражательный щит; 2 — буксирная скоба; 3 — осветительные фары; 4 — координатор навигационной аппаратуры; 5 — осветитель; 6 — смотровые приборы; 7 — амбразура для стрельбы; 8 — установка пулеметов; 9 — нагнетатель-сепаратор; 10 — воздушный компрессор; 11 — водяной радиатор; 12 — водомет; 13 — теплообменник; 14 — амортизатор; 15 — силовая установка; 16 — дополнительные колеса; 17 — раздаточная коробка; 18 — боеукладка; 19 — радиостанция; 20 — лебедка

Корпус машины изготовлен из листовой брони толщиной от 6 до 10 мм, что обеспечивает защиту от стрелкового оружия, осколков, взрывов противопехотных мин. Особенностью корпуса помимо герметичности от воды является воздушная герметичность. Воздух пройдя воздушные фильтры попадает в корпус с большим давлением, чем на улице, тем самым загрязнённый воздух не попадает внутрь. Воздушная герметичность обеспечивает защиту экипажа во время нахождения в зоне использования ОМП. Защита от ОМП послужила созданию машине химразведки БРДМ-2РХМ. Обзор для водителя и командира слабоват, наблюдение за дорогой осуществляется с помощи боковых триплексов и через лобовое стекло, которое во время боевых действий закрываются бронекрышками с щелями.
Корпус является рамой для установки на него агрегатов, оборудования. В носу бронемашины находятся органы управления, измерительные приборы, радиостанция, прибор ночного видения, рентгенометр ДП-3б и т.п.
По середине бронемашина расположено боевое отделение на 4-ех членов экипажа. Водитель-механик располагаются спереди, стрелок располагается в подвешенном сидении башни, место наблюдателя находится справ относительно стрелка. В задней части бронемашины находится моторное отделение, в котором находится фильтр, компрессор, пусковой подогреватель двигателя и т.п.  Экипаж попадает в боевое отделение через верхние два люка.

На БРДМ-2 устанавливался 8-цилиндровый двигатель ГАЗ-41 объемом 5,5 литра на 140 л. с. Двигатель ГАЗ-41 является деформированным двигателем ЗАЗ-13 (195 л.с), который устанавливался на автомобили ГАЗ-13 «Чайка». В качестве горючего использовался бензин А-76 или А-80, технически заложена возможность использование А-93, по трассе расход топлива составлял 20 литров на 100 км, при езде по пересеченной местности 40 литров на 100 км. Емкость двух баков для топлива составляет 280 литров, что обеспечивает запас хода до 750 км. Двигатель способен разогнать 7-тонную бронемашину до 95-100 км/час.

Трансмиссия

Во время проектирования на ГАЗе уже был налажен выпуск грузовиков ГАЗ-66 «Шишига». Поэтому большинство узлов подвески при создании БРДМ-2 позаимствовано от ГАЗ-66. Все колеса БРДМ-2 имеют полный привод. Мосты имеют самоблокирующие кулачковые дифференциалы. Для экономии топлива на дорогах общего пользования передний мост отключается. Все колеса имеют централизованную автоматическую подкачку воздуха. Имеется возможность регулировки давления в каждом отдельном колесе. С помощи подкачки воздуха можно повышать проходимость бронемашины за счет увеличения или уменьшения давления на грунт. При пробитии/простреле колеса система будет поддерживать рабочие давление в колесе пока бронемашина не достигнет ремзоны. Рычажная –поршневая подвеска заменена на гидроамортизаторы. От БРДМ-1 позаимствованы дополнительные 4 пневматических авиационных колеса 750х250 мм. Дополнительные колеса размешены по центру бронемашины, по 2 колеса с каждой стороны. Дополнительные колеса помогают преодолевать рвы и окопы шириной до 1,2 метра, увеличивают вездеходные характеристики. При езде по дорогам общего пользования дополнительные колеса полуопущенные, они помогают бронемашине не сесть на «брюхо» при заезде на крутые горки. В итоге получается машина с колесной формулой 8х8. Коробка передач 4-ех ступенчатая с одной задней скоростью. В случае, если БРДМ-2 залезет в болото и не сможет вылезти, то на этот случай имеется лебедка, которая расположена внутри в передней части бронемашины.

Плавание

БРДМ-2 обладает не плохими мореходными качествами. Бронемашина оснащена герметичным корпусом. Перед началом преодолением водного препятствия водитель открывает заслонку водомета и опускает волноотражатель для увеличения обтекаемости машины на воде. На воде машина развивает скорость до 10 км/час. В сложенном виде волноотражатель придает дополнительную защиту от стрелкового оружия. При поломке водомета машина может добраться до берега за счет вращения колес на 2-3 скорости. БРДМ-2 так же способен плавать задом, для этого винт водомета начинает вращаться в обратную сторону. Управление машиной на воде можно с помощи колес и руля управления на водомете от которого ведет трос с рычагом к водителю-механику. Для откачки поступающей воды из корпуса авто имеется несколько электронасосов.

Вооружение

Первые БРДМ-2, которые выпускали до 1963 года не имели башни. Вместо башни были люки с турелью под пулемет КПВТ. Специально для БРДМ-2 была создана башня БПУ-1 в которой устанавливался спаренный пулемет 14,5-мм КПВТ и 7,62-мм пулемет ПКТ. Башня вращается на 180 градусов по горизонтали и от -5 до 30 градусов по вертикале. Наводка пулеметов на цель осуществляется с помощи рукояток вращения. Для прицеливания используется прицел ПП-61 с 2,6 кратным увеличением и полем зрения 23 градуса. Прицельная дальность из КПВТ 2000 метров и 1500 метров и ПКТ. Боекомплект бронемашины составляет 500 патронов 14,5х114-мм в лентах по 50 патронов и 2000 патронов 7,62х54 для ПКТ. Для стрельбы из КПВТ на вооружении имеются бронебойно-зажигательные Б-32, бронебойно-зажигательные-трассирующие БСТ-41, ЗМД (разрывные). Пулемет КПВТ способен пробить броню практически любой современной бронемашины и разобрать по «кирпичикам» укрепление врага, находящегося за 1000-1500 метров.

Средства наблюдения и приборы

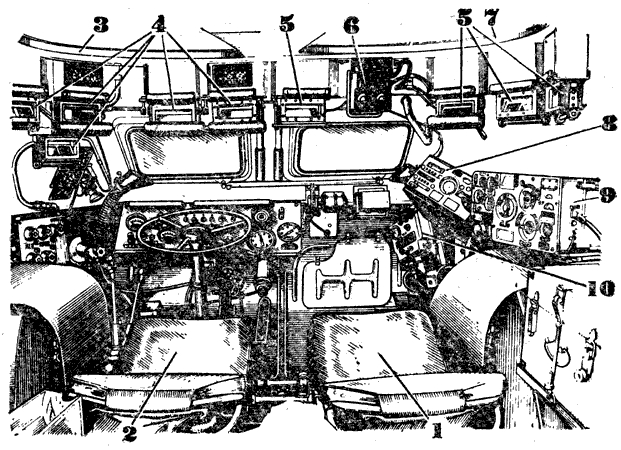

Для наблюдения командир-машины имеет перископическую панораму ТКПУ-2Б с 5 кратным увеличением, что позволяет вести наблюдение на дальности до 3000 метров. Для ведения ночной разведки на место ТКПУ-2Б устанавливается ПНВ ТКН-1С в 2,75 кратным увеличением с возможностью наблюдения на 250-300 метров. Подсветка для ПНВ осуществляется инфракрасным прожектором ОУ-3. Для водителя, как и для командира имеется ПНВ ТВНО-2Б. Для связи на бронемашине устанавливали радиостанцию Р-123. В качестве навигаторов на БРДМ-2 устанавливали навигационную аппаратуру, позволявшую командиру определить координаты машины на местности.

Итоги

БРДМ-2 является уникальной машиной выпуск и модернизация не прекратилась на Украине и Белоруссии. На базе машины созданы множество различных модификаций бронетехники различного назначения. Часто БРДМ-2 модернизируют посредством демонтажа дополнительных колес и установкой вместо них боковых дверей. Вместо прожорливого двигателя ГАЗ-41 устанавливаются дизельные моторы. Для увеличения боковой обзорности устанавливают бронестекла. Современные приборы наблюдения, связи, навигации. Машина еще несколько десятилетий будет на вооружении многих стран мира. Пулемет КПВТ способный пробить 40-мм броню которым вооружен БРДМ-2 заставляет многих производителей бронетехники создавать бронемашины с более массивной броней, тем самым удорожая их. Боевое применение машины оказалось очень удачным, что показали военные конфликты по всему миру. Сейчас машину критикуют за прожорлевый бензиновый двигатель, плохой обзор из кабины и малое колтичество десантных мест из-за дополнительных колес. Данная критика не справедлива, так как машина создавалась 50 лет назад, а не 10 лет назад, создавалась под определенные задачи, а техническое оснащение бронемашины делалось на оборудование того времени. БРДМ-1 и БРДМ-2-это школо отечественной бронетехники, которая отразилась в создание будующих бронеавтомобилей.

Модификации и машины на базе БРДМ-2

• БРДМ-2-ГАЗ-41-06-базовая модель, выпускалась с 1963 года.
• БРДМ-2 «Лиса»-ГАЗ-41-10. Не значительно улучшенная модель, выпускалась с 1967. Добавлена система ПАЗ и приборы ночного видения.
• БРДМ-2А-модернезированный вариант.
• 9П19-бронемашина с ПТРК «Глаз».
• 9П122- бронемашина с ПТРК «Малютка-М» 9К11М. Фото-1, фото-2.
• 9П124- бронемашина с ПТРК «Фаланга-М» 2К8М
• 9П133- бронемашина с ПТРК «Малютка-П» 9К11П
• 9П137-бронемашина ПТРК «Фаланга-П» 2К8П

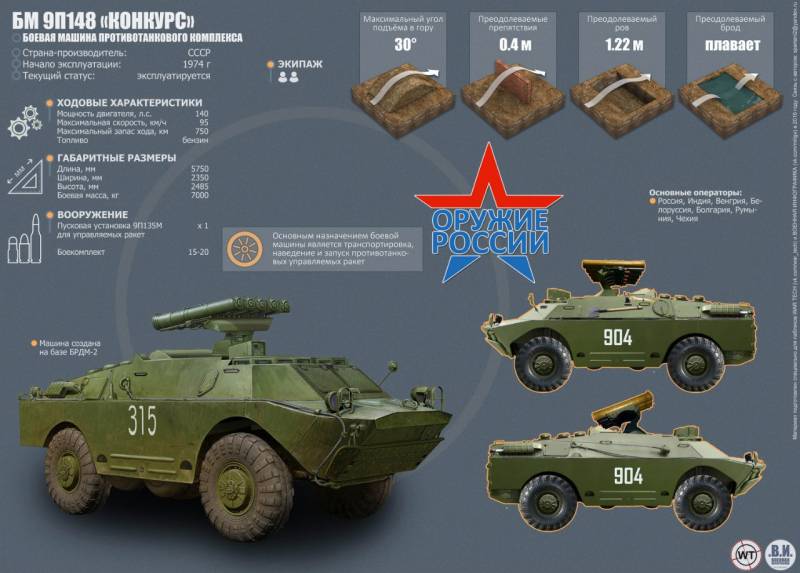

• 9П148-бронемашина с ПТРК «Конкурс» 9К113. Фото-1, фото-2, фото-3, фото-4, фото-5.
• Станция космической связи Р-438П «Легенда». Фото-1.
• БРДМ-2РХБ «Дельфин» машина предназначена для радиационной, химической, бактериологической разведки. Имеет герметичный корпус с различной аппаратурой обнаружения ОМП

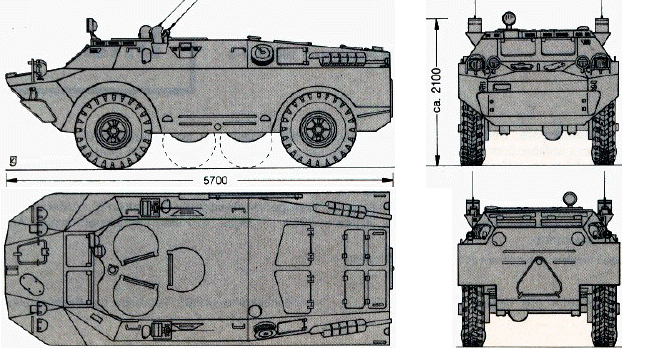

• БРДМ-2У-бронемашина управления батальона (командирская). Без пулеметной башни и дополнительной радиостанцией Р-123.
• 9А31-зенитная бронемашина с ЗРК «Стрела-1» 9К31. Фото-1.
• ЗС-72Б-звуковещательная машина средней мощности.
• ЗС-82- звуковещательная станция средней мощности. Дальность звукового вещания до 6 км. Фото-1, фото-2, фото-3, фото-4, фото-5.
• Алеся-1-аварийно-транспортная машина белорусского производства, возможностью перевозки 8-10 человек. Фото-1.
• АТМ-1 -аварийно-транспортная машина
• ТМ-1П-плавающая машина. Фото-1, фото-2, фото-3
• БИ-1-бронеавтомобиль инкассаторский. Фото-1.
• ПСМ-80 поисково-спасательная машина
• УДДС-БРДМ- учебный стенд. Фото-1.
• ГАЗ-41Д. Опытный автомобиль с башней от БМП-1, установлен дизельный двигатель ЯМЗ
• БРДМ-2Д-модернезированная бронемашина (1999 год), установлен дизельный двигатель мощностью 195 л.с, без авиационных катков.
• БРДМ-2-120 вариант бронемашины установленным внутри боевого отделения 120-мм миномета, выпущено порядка 40-50 машины для Кубы. Фото-1, фото-2.
• БРДМ-2М(А)-модернизированный вариант. Выпускается Арзамаским машиностроительном заводе. С машины убраны авиационные катки, модернизирована башня по углу наклона пулемета, установлен дизельный двигатель Д-245.9 мощностью 136л.с. Установлены дополнительные двери, как у БТРов.
• БРДМ-2ЛД-вариант модернизированного. Модернизацию производил украинский «Николаевский ремонтно-механический завод». На машину устанавливался дизельный двигатель СМД-21-08.
• БРДМ-2ДИ «Хазар»-тот же вариант БРДМ-2ЛД, установлен дизельный двигатель PT IVECO Tector, новое вооружение и тепловизор.
• БРДМ-2ДП-облегченный вариант бронемашины. Модернизация произведена украинским заводом ОАО «Завод «Маяк», вместо башни установлено 2 пулемета СГМБ и ДШКМ. Дополнительно оборудована противкумулятивными экранами
• БРДМ-2И-модернезированный вариант украинского «Экспериментального механического завода №466» в г. Винница. Установлен дизельный двигатель Isuzu мощностью 156 л.с. Установлена электронная система подкачки шин.
• БРДМ-2 «Вепр»-модернизированный вариант украинской компанией «Вепр». Убраны дополнительные колеса и водомет. Установлен кормовой пулемет, увеличена обзорность кабины за счет установки дополнительных бронестекол.
• БРДМ-2МБ1 модернизированный вариант белорусским заводом ОАО «140 ремонтный завод». Произведен демонтаж водомета, дополнительных колес. За счет освободившегося места экипаж увеличен до 7 мест, вместо катков появились дополнительные двери, башня заменена на боевой модуль «Адунок». Модуль «Адунок» представляет собой подъемную пулеметную башню. Фото-1, фото-2.
• МБТС-«Кайман»-белорусская модернизация, того же ОАО «140 ремонтного завода». Установлены дополнительные бронестекла вместо перископов, дизельный двигатель Д-245 с пятиступенчатой коробкой передачи. Экипаж увеличен до 6 человек. Подвеска от БТР-60. Впервые представлен в 2015 году. Фото-1, фото-2, фото-3, фото-4, фото-5.
• ZKDM «Зубастик»-азербайджанская модернизация. Появилась усиленная противоминная защита, новый башенный модуль с двумя 23-мм пушками ГШ-23, гранатомет АГС-30, 4 81-мм дымных гранатомета, пулемет ПКТ. Произведен демонтаж дополнительных катков и водомета, установлен дизельный двигатель Д-245.30Е2. В 2013 произведен опытный образец. Фото-1, фото-2, фото-3.
• BRDM-2 грузинский вариант модернизации с установленной 23-мм пушкой 2А14 и пулеметом ПКТ. Водомет с катками демонтированы. Машина представлена публике в мае 2014 года. Фото-1, фото-2, фото-3, фото-4, фото-5, фото-6, фото-7, фото-8, фото-9.
• БРДМ-КЗ-казахстанский вариант модернизации. Модернизация произведена компаниями «Semey Engineering» и «Kazakhstan Aselsan Engineering». Установлены мосты от БТР-80. Был представлен публике в 2014 году на выставке KADEX-2014. Фото-1, фото-2, фото-3, фото-4.
• BRDM-2M-96i-польский вариант модернизации. Установлен дизельный двигатель Iveco Aifo 8040 и новые тормоза. Модернизация 1997 года.
• BRDM-2M-96i «Szakal»-следующая польская модернизация 2003 года. Вместо КПВТ установлен 12,7-мм пулемет WKM-D. В качестве двигателя стали ставить дизельный двигатель Iveco Aifo 8040SRC. Защита бронемашины увеличили за счет решетчатый противкумулятивных экранов. Фото-1.
• BRDM-2M-97 «Żbik-B»-третий вариант польской модернизации. Информации о нем мала. Фото-1, фото-2, фото-3
• Курјак «Волк» — модернизированный вариант производства Сербии. Более комфортабельное боевое отделение. Другой принцип расположения орудий и приборов наблюдения. Фото-1, фото-2, фото-3, фото-4.
• CZE LOT-B — чешская модернизированная версия. Вместо КПВТ установлен 12,7-мм НСВ «Утес». Широкое лобовое пуленепробиваемое стекло. Установлен тепловизор и электронная система управления огнем. Фото-1, фото-2, фото-3.
• CZE LOT-V — командирская версия LOT-B

ТТХ БРДМ-2 «Бардак»

Колесная формула	4х4+4х4
Тип подвески	полуэллиптические рессоры
Двигатель	ГАЗ-41, карбюраторный
Объем двигателя	3,48 литра
Мощность	140 л. с. 20 л.с./т.
Топливо	А-72, А-80, А-93
Объем бака	2х150
КПП	четырехступенчатая
Габариты	длина 5750, ширина 2350, высота 2395 мм
Колея	1840 мм сзади и 1790 мм спереди
Клиренс	330 мм
Базовая масса	7000 кг
Снаряженная масса	нет данных
Грузоподъемность	нет данных
Масса буксируемого прицепа	нет данных
Экипаж	3-4 человека
Скорость	максимальная 95-110 км/час, средняя 30-40 км/час, 10 км/час на плаву
Запас хода	500 км по пересеченной местности и 750 км по шоссе
Расход топлива	на плаву 13 литров/час, 30 литров на 100 км по шоссе
Преодолеваемое препятствие	30 градусов горки, стенка 0,4 метра, ров 1,2 метра, плавает
Броня	противопульная, до 14 мм
Вооружение	ПКТ-2000 патронов 7,62х54(дальность боя 1500 метров), ПКВТ-500 патронов 14,5х114 мм (дальность боя 2000 метров)

Автомобиль-амфибия БРДМ-2 | Military-Today.

com

Страна происхождения Советский Союз Поступил на службу 1962 Экипаж 4 мужчины Размеры и вес Вес 7 т Длина 5,75 м Ширина 2,35 м Высота 2,31 м Вооружение Пулеметы 1 х 14,5 мм (500 патронов), 1 х 7,62 мм (2 000 патронов) патроны) Мобильность Двигатель ГАЗ-41 бензин Мощность двигателя 140 л. с. Максимальная скорость по дороге 90 км/ч Амфибийная скорость на воде 10 км/ч Диапазон 750 км Маневренность Градиент 60% Боковой откос 30% Вертикальная ступенька 0,4 м Траншея 1,25 м Фординг Амфибия

БРДМ-2
Автомобиль-разведчик разрабатывался как замена предыдущей БРДМ-1. Это
был официально принят на вооружение Советской Армии в 1962 году, производство началось в 1963 году.
Производство прекращено в 1989 году. Около 10 000 единиц, включая модификации.
были построены. В настоящее время этот разведывательный автомобиль-амфибия стоит на вооружении российской армии и более 50 стран мира.
Мировой.

Броня
БРДМ-2 обеспечивает круговую защиту от пуль калибра 7,62 мм и
осколки артиллерийских орудий малого калибра.

БРДМ-2
использует полную башню
БТР-60ПБ бронированный
личный перевозчик. Он вооружен 14,5-мм крупнокалиберным пулеметом и спаренным с ним
7,62-мм пулемет. Крупнокалиберный пулемет пробивает 32 мм стальной брони.
на расстоянии 500 м.

БРДМ-2
оснащен бензиновым двигателем ГАЗ-41, развивающим 140 лошадиных сил.
Эта разведывательная машина обладает необычной для машин такого класса особенностью.
При движении по бездорожью четыре опорных колеса с приводом можно опустить на землю между
дорога
колеса, что делает его автомобилем с колесной формулой 8×8 и увеличивает его
проходимость по пересеченной местности.
Автомобиль также оснащен центральной системой подкачки шин, которая
можно отрегулировать в соответствии с типом пересекаемой местности. Это улучшает
проходимость по песку, снегу и грязи. Эта разведывательная машина
также оснащен лебедкой для самовытаскивания.

БРДМ-2 полностью
амфибия и приводится в движение одним водометом, установленным на
в задней части корпуса.

Варианты

БРДМ-2 РХБ
машина радиационной и химической разведки.

БРДМ-2У
Командирская машина, сохранившая башню, но несущая дополнительные
оборудование связи.

БРДМ-2У
Командирская машина со снятой башней и замененной на
установленный на крыше генератор и две антенны.

БРДМ-2

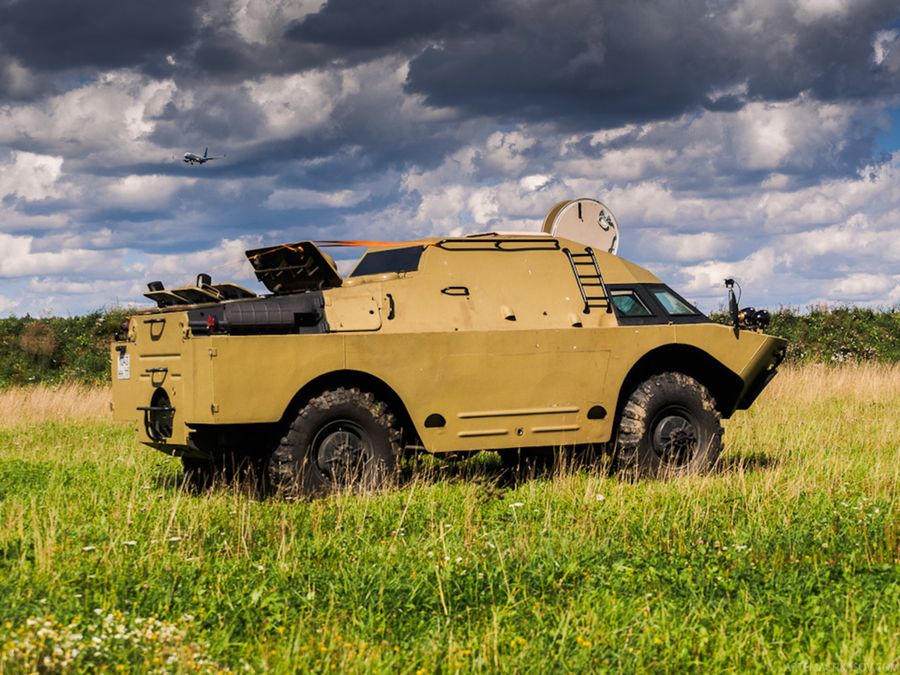

противотанковый ракетоносец, оснащенный Флейтой (западное отчетное название АТ-2
Swatter) противотанковые управляемые ракеты. Он был разработан в конце 1960-х гг.
и имеет шестизарядную ракету
пусковая установка вместо башни. На борту еще восемь ракет.
внутри. Ракеты «Флейта» имели максимальную дальность 3 км. В 1977 году
Ракеты «Флейта» были преобразованы из обычной проводной системы наведения в управляемую.
полуавтоматическая инфракрасная система.

БРДМ-2 с

Малютка (западное отчетное название AT-3 Sagger) противотанковая управляемая
ракеты. Впервые увидел в 1973, имеет счетверенную пусковую установку для
Ракеты Малютка вместо башни. Ракеты были переделаны из
первоначальный радиосигнал от прямой видимости до полуактивного инфракрасного
командное руководство.

9П148
противотанковый ракетоносец с
в
Конкурс (западное отчетное название AT-5 Spandrel) противотанковый управляемый
ракеты были первыми
видел в 1977 году. У него пять ракет в готовом к пуску положении на
крыша и несет 10 перезарядных ракет внутри. Ракеты имеют максимальную дальность
до 4 км.

Стрела-1 (СА-9 Гаскин)
машина ПВО, оснащенная зенитно-ракетным комплексом.

ЗС-82 это
Автомобиль PSYOPS, оснащенный громкоговорителями. Эти автомобили были разработаны
действовать в горячих точках и транслировать пропагандистские сообщения враждебным
населения и ближайших сил противника. Громкоговорители могут транслировать на
отрезанным силам противника, призывая их сдаться или
прекратить сопротивление.

БРДМ-2М, а
отремонтированный и модернизированный вариант. Он состоит на вооружении у
Русская Армия.

Там
многочисленными вариантами и модернизациями БРДМ-2, созданными его
экспортные операторы.

БРДМ-2 / (БТР-40П-2) Бронеавтомобили

БРДМ-2 / (БТР-40П-2) Бронеавтомобили

ФАС |
Военные |
ДОД 101 |
Системы |
Земля |
РЯД ||||

Индекс |
Поиск |
Присоединяйтесь к ФАС

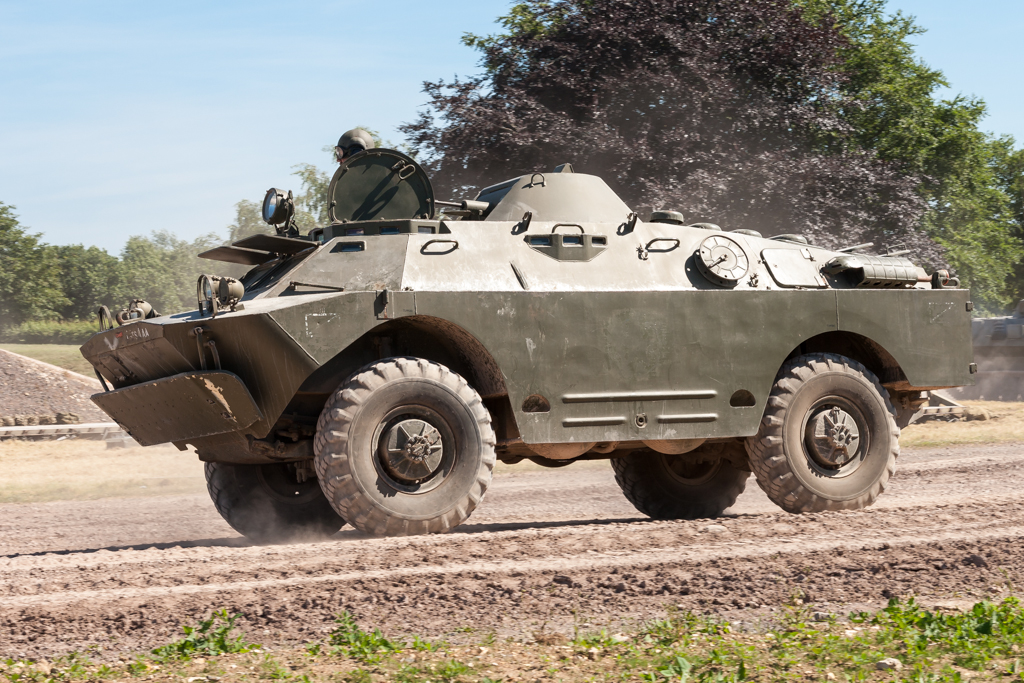

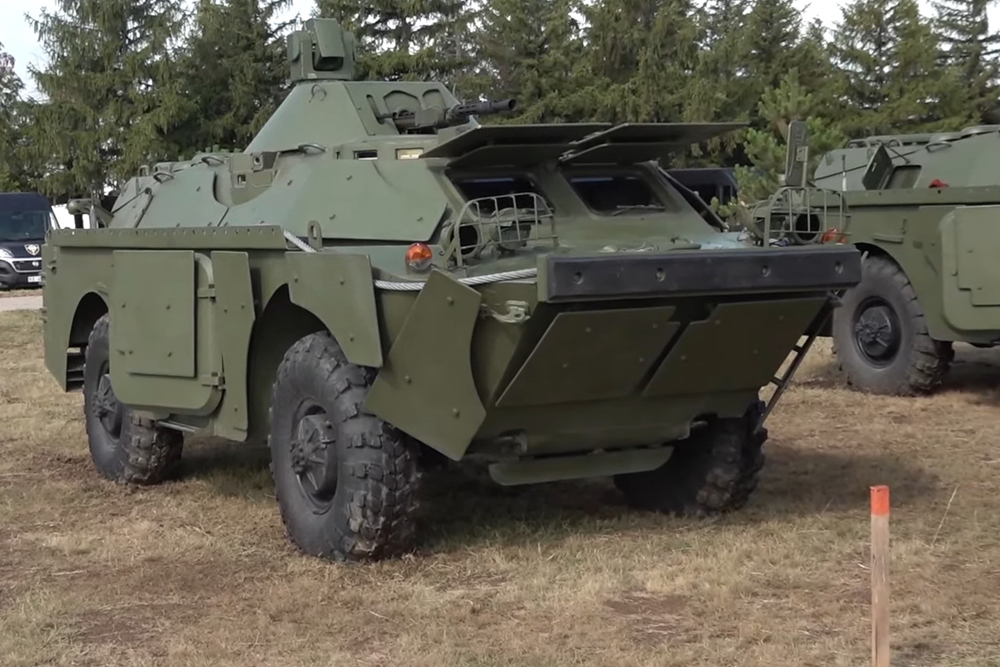

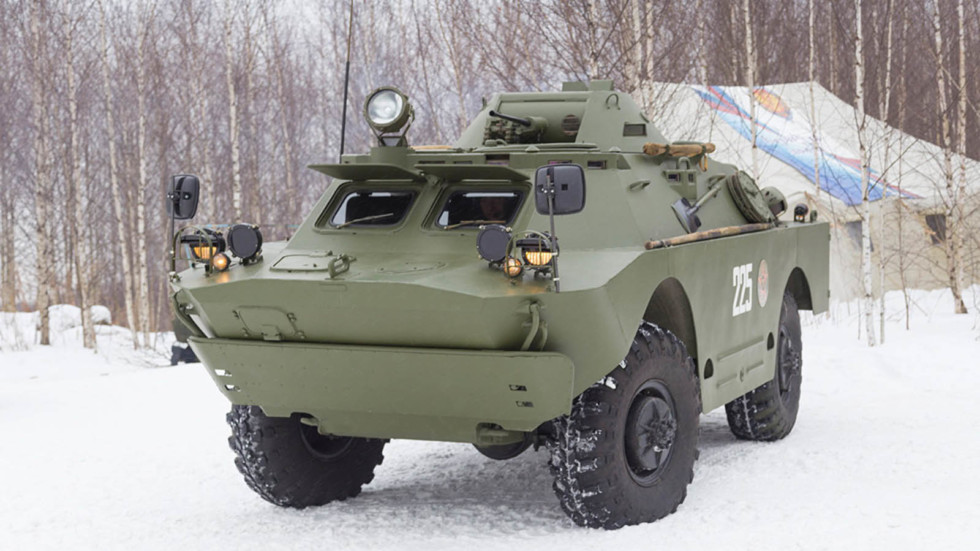

г. В попытке улучшить амфибийные характеристики и повысить боевую мощь своих колесных разведывательных машин Советы произвели БРДМ-2. Эта машина отличается от исходной БРДМ модернизированной силовой установкой, перенесенной в корму, а также установленной небольшой башней с 14,5-мм пулеметом. Эта башня идентична той, что установлена ​​на бронетранспортере БТР-60ПБ. Первоначальная БРДМ (БТР-40П) впервые появилась в 1959 году. БРДМ-2 также известна как БТР-40П-2 или БТР-40ПБ (отсюда также БТР-40П-2рх или БТР-40ПБ-рх и т. д.). Впервые его увидели в 1966 и к середине 1980-х быстро вытеснил БРДМ в советской армии и армии Варшавского договора. Следует проявлять осторожность, чтобы отличить БРДМ-2 от венгерских амфибийных разведывательных машин FUG (OT-65) и FUG-70, которые также имеют задние двигатели, но имеют сдвоенные водометы.

Серия БРДМ-2 с максимальным бронированием 14 мм может быть пробита артиллерийскими осколками и огнем пулеметов калибра .50. Его шины не защищены броней и особенно уязвимы к проколам от огня всех видов.

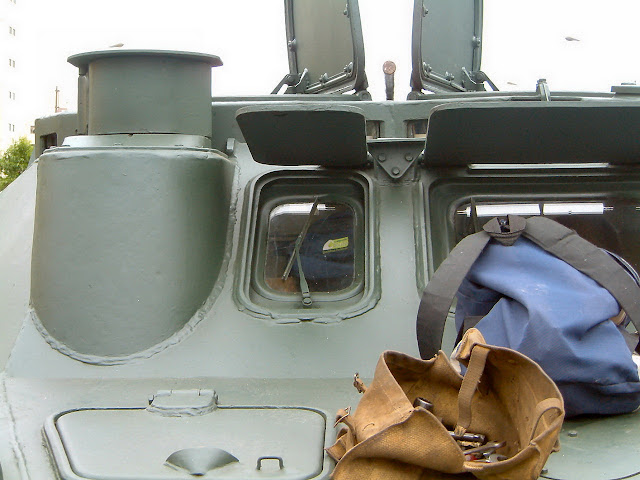

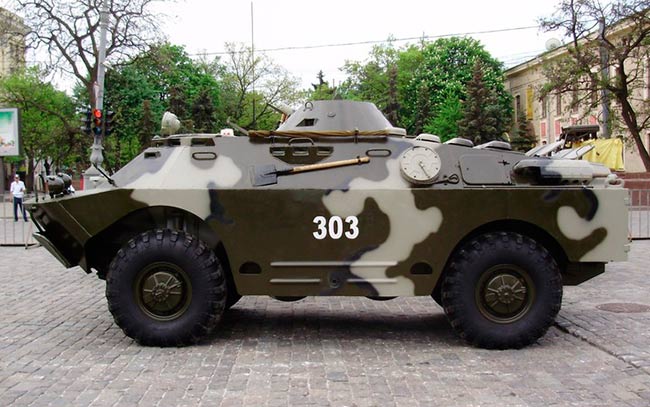

Как и предыдущая БРДМ, БРДМ-2 представляет собой полностью бронированную полноприводную плавающую разведывательную машину с двумя парами нижних колес и централизованной системой регулирования давления в шинах для повышения проходимости и одним водометом для движения через вода. Внешне отличается от БРДМ более крупным коробчатым корпусом. Он сохранил лодкообразную носовую часть БРДМ, но боевое отделение было сдвинуто вперед, а двигатель — назад. В базовой модели небольшая коническая башня установлена ​​на корпусе в центральной позиции над нижними колесами. Передних башен две, а блоки обзора расположены по центру с обеих сторон. Двигатель больше, чем у БРДМ (140 л.с. V-8 против 90 л.с., 6-цилиндровый). БРДМ-2 оснащена ИК-прожектором и ИК-фарами дальнего света, а также системой фильтрации ОМП.

ВАРИАНТЫ

Как и БРДМ, БРДМ-2 существует в нескольких модификациях, первые четыре из которых имеют те же роли, что и их аналоги БРДМ:

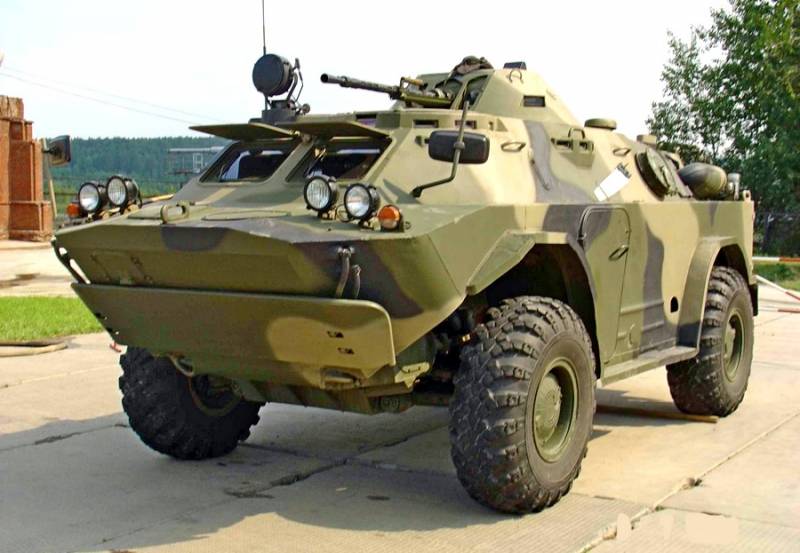

• Разведывательная машина БРДМ-2 отличается башней, такой же, как и на БТР-60ПБ. Коническая башня, в которой установлены два пулемета (1 4,5-мм и 7,62-мм), необычна тем, что не имеет верхнего люка. Экипаж этой модели состоит из четырех человек (командир, наводчик, водитель и штурман). Он также имеет наземную навигационную систему, которая дает показания координат.

• Пусковая установка ПТУР (БРДМ-2) используется для AT-2/SWATTER, AT-3/SAGGER и AT-5/SPANDREL. Пусковая установка ПТРК заменяет башню. Этот образец имеется в полковых и дивизионных противотанковых частях мотострелковых дивизий и в противотанковом полку или бригаде артиллерийского дивизиона фронта .
  • Вариант 9П122 с 6-рельсовой пусковой установкой ПТУР АТ-3
  • Вариант 9П124 с 4-рельсовой пусковой установкой ПТУР AT-2 MCLOS
  • Вариант 9П133 с 6-рельсовой пусковой установкой ПТРК AT-3C SACLOS
  • Вариант 9П137 с 5-рельсовой пусковой установкой ПТУР АТ-5
  • Вариант 9П148 с 5-рельсовой пусковой установкой ПТУР АТ-4 или АТ-5.
• Машина радиационно-химической разведки БРДМ-2рх в/ч оснащена дозаторами для установки предупредительных флажков вокруг зараженных территорий. Он находится в полковой роте химической защиты и на уровне дивизии в батальоне химической защиты, а также в разведывательном батальоне.
• Командирская машина БРДМ-2У без башни, но с генератором и дополнительными радиостанциями. Увеличенное количество антенн характеризует эту версию как командно-штабную машину. Он находится в батальонных и полковых штабах маневренных частей, а также широко используется артиллерийскими частями.
• Транспортно-монтажно-пусковая установка (ТЭЛ) СА-9/ГАСКИН также базируется на шасси БРДМ-2. Система запуска ракет класса «земля-воздух» с четырьмя контейнерами заменяет пулеметную башню в верхней части машины и способна поворачиваться на 360 градусов и ограничена по высоте. Экипаж этой версии оценивается в четыре человека.

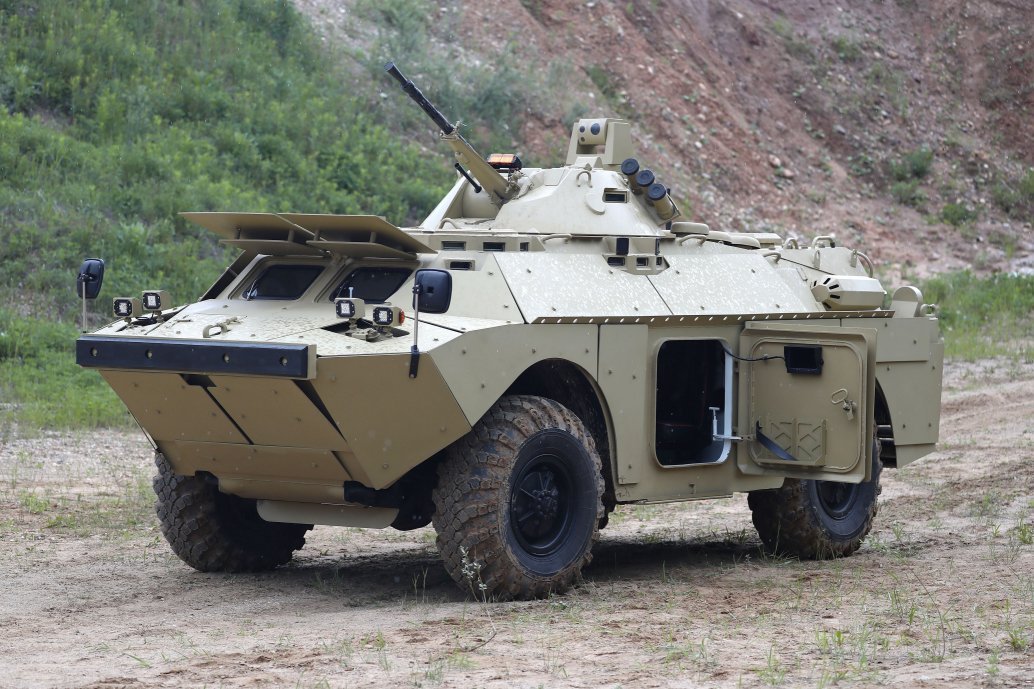

• Польский модернизированный вариант предлагался в пяти версиях, с
  модернизации, такие как: 12,7-мм пулемет, улучшенная установка пулемета ПКТ, на крыше
  ПТРК АТ-4, обзорная РЛС, улучшенное управление огнем и т.д.

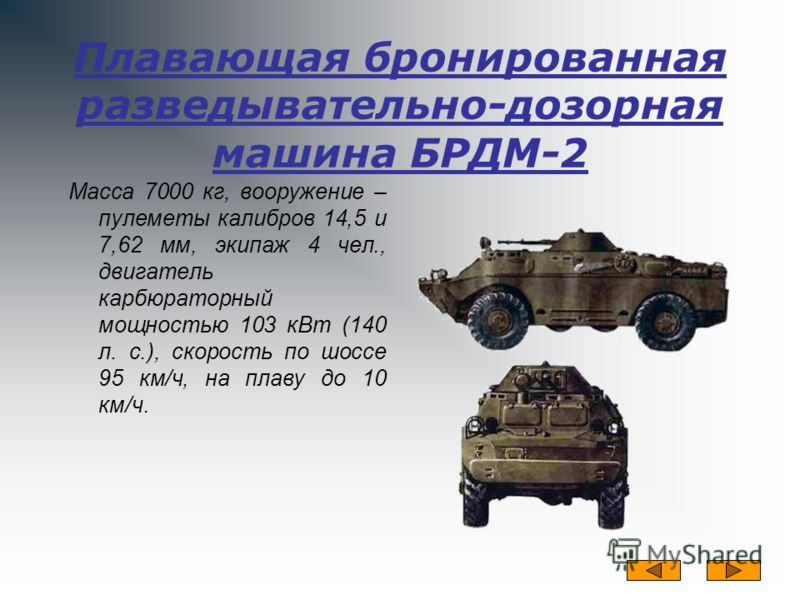

Альтернативные обозначения	ГАЗ 41-08
Дата введения	1963
Распространение	Не менее 45 стран
Описание
Экипаж	4
Вместимость войск	0 (для этой конфигурации)
Боевая масса (т)	7,0
Общая длина шасси (м)	5,75
Высота общая (м)	2,31
Ширина Габаритная (м)	2,75
Давление на грунт (кг/см 2 )	INA
Drive Formula	4 x 4 (+ 4 вспомогательных колеса)
Автомобильная производительность
Тип двигателя	140 л. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment * Name * Email * Website Save my name, email, and website in this browser for the next time I comment
