инструкция как включить и настроить автосигнализацию на запуск по времени или температуре, как запустить машину с брелка

Сигнализация с автозапуском Томагавк оснащена множеством дополнительных функций, таких как автозапуск двигателя или автономный режим работы. Кроме этого, система подходит для установки на автомобили с любым типом двигателя и коробки передач.

Содержание

• 1 Описание сигнализации Томагавк
  • 1.1 Комплектация
  • 1.2 Технические характеристики
  • 1.3 Преимущества
  • 1.4 Недостатки
• 2 Основные принципы установки «сигналки»
• 3 Вход в режим программирования функций дистанционного запуска
  • 3.1 Таблица: программирование запуска
  • 3.2 Общие настройки
  • 3.3 Отличие в программировании TW-9010
  • 3.4 Отличия в программировании TW-9020/9030
• 4 Настройка автозапуска
  • 4.1 Выполнение «Программной нейтрали»
  • 4.2 Принцип работы автозапуска
  • 4. 3 Таблица: дистанционный запуск двигателя
  • 4.4 Запуск по температуре
  • 4.5 Запуск по времени
  • 4.6 Таблица: отключение функций
• 5 Основные неисправности автозапуска, причины и способы устранения
• 6 Скачать инструкцию к сигнализации Tomahawk в формате PDF
• 7 Видео: подготовка машины к автозапуску

Описание сигнализации Томагавк

Автосигнализация Tomahawk представляет собой противоугонное устройство в виде небольшого блока, который устанавливается в салоне автомобиля. Система имеет функцию обратной связи с владельцем. Контроль и управление машиной осуществляется путем подачи команд через карманный брелок-пейджер. Сигналы можно подавать с расстояния до 800 метров на открытом пространстве и 400 метров в черте города.

Комплектация

В стандартную комплектацию автосигнализации входит:

• 2 брелка — с ЖК-дисплеем и односторонний;
• основной блок;
• 2 уровневый датчик удара;
• встроенный температурный датчик;
• модуль приема/передачи;
• реле;
• кнопка-переключатель Valet;
• кнопка-переключатель Anti-hi-Jack;
• красный светодиодный индикатор;
• 1 концевой выключатель;
• минимальный комплект для монтажа;
• 10 жгутов.

Технические характеристики

Характеристики охранной системы:

• двухзонный датчик удара;
• 5 охранных зон;
• программирование пассивного иммобилайзера;
• ПИН-код для аварийного снятия с охраны;
• режим «Автосервис»;
• активация сирены с брелка;
• раздельное открывание дверей;
• защита при работающем двигателе;
• дистанционная активация и блокировка двигателя;
• самодиагностика системы;
• режим бесшумной охраны;
• защита от ложных срабатываний;
• звуковое подтверждение выполнения задач;
• охрана дверей, капота и багажника;
• встроенный в брелок часы-будильник;
• режим экономии заряда на брелке;
• функция защиты водителя от нападения;
• функция «Антиграббер»;
• двухшаговое открытие центрального замка и снятие с охраны.

Ниже представлен видеообзор автосигнализации Томагавк. Снято каналом Иван Васильевич.

Преимущества

Отзывы владельцев автомобилей, установивших сигнализацию Томагавк, в большинстве положительные. Среди основных преимуществ выделяют дистанционный запуск двигателя. Это особенно актуально в районах с суровым климатом или в зимнее время. Дополнительный плюс — возможность поддерживать мотор в рабочем состоянии до 2 часов после выключения зажигания. Или его активация каждые два часа. Владельцы машин с турбированным двигателем оценили опцию постепенного охлаждения турбины, что увеличивает срок службы подшипников.

Даже базовые модели Томагавк с минимальным количеством функций имеют несомненное преимущество перед другими охранными системами. Заключается оно в обездвиживании реле двигателя и дальности действия.

Недостатки

По отзывам автовладельцев можно выделить такие недостатки:

• в черте города возможна задержка при активации режима охраны;
• неприятный писк при нажатии на клавишу запуска;
• через год эксплуатации начинает подвисать брелок.

Основные принципы установки «сигналки»

Перед тем как самостоятельно установить автосигнализацию, необходимо ознакомиться с инструкцией. Расположение нужно выбирать так, чтобы модуль непросто было обнаружить потенциальному грабителю или угонщику. Важно избегать источников тепла и влаги. Антенна должна размещаться на максимально возможном расстоянии от электроники автомобиля и блоков сигнализации.

Пошаговая установка сигнализации с автозапуском Томагавк выглядит так:

1. Отключаем бортовое питание.
2. Электронный блок управления размещаем в салоне. RF-антенна должна быть достаточно высоко. Следует избегать соприкосновения со жгутами электропроводки и металлическими предметами.
3. Сирену устанавливаем в моторном отсеке рупором вниз.
4. Сильноточные сети (габариты, центральный замок и прочие) защищаем плавками предохранителя.
5. Триггеры капота и багажника устанавливаем в труднодоступных местах подальше от влаги.
6. Датчик удара должен располагаться в центре автомобиля.
7. Контакты в местах разрыва цепей зажигания желательно пропаять.

Схема подключения автосигнализации

Развернутая схема подключения сигнализации Томагавк

Вход в режим программирования функций дистанционного запуска

Чтобы произвести вход в меню программирования сигнализации с автозапуском Томагавк, выполняется следующий алгоритм:

1. В автомобиле включается система зажигания, для этого ключ устанавливается в положение «АСС». Силовой агрегат при этом не заводится.
2. Кнопка входа в аварийный режим обслуживания нажимается шесть раз подряд. Если монтаж противоугонной системы выполнялся не самостоятельно, место размещения клавиши следует уточнить у установщика.
3. Затем зажигание отключается установкой ключа в режим «Off».
4. С помощью кнопки входа в аварийный режим обслуживания производится выбор строки с необходимой опцией в соответствии с таблицей программирования. При каждом нажатии клавиши система переходит к последующей функции.
5. Используя коммуникатор и его кнопки, производится выбор нужного параметра в соответствии с таблицей.
6. Для выхода из меню настроек пользователю нужно не предпринимать никаких действий на протяжении десяти секунд.

Таблица: программирование запуска

Общие настройки
Количество нажатий на аварийную кнопку	Описание опции	Кнопки брелка
1 раз	Турботаймер	1 мин	2 мин	3 мин	6 мин
2 раза	Время функционирования силового агрегата после удаленного старта	5 мин	10 мин	15 мин	20 мин
3 раза	Интервал для почасового пуска двигателя авто	1 час	2 часа	4 часа	24 часа
4 раза	Температура воздуха, при которой будет заводиться мотор	-5 градусов	-10 градусов	-20 градусов	-30 градусов
5 раз	Включение режима охраны с закрытием дверных замков при удаленном старте двигателя	Отключено	Включено
6 раз	Активация внешних световых приборов при удаленном запуске мотора	Мигают	Работают постоянно без моргания	Отключены
7 раз	Закрытие дверных замков при включенной защитен после удаленной остановки силового агрегата	Отключено	Включено
8 раз	Режим подготовки транспортного средства к дистанционному старту	Автоматический	Безопасный
9 раз	Включение проводника зажигания АСС при удаленном запуске двигателя	АСС. Активируется одновременно с контактом IGN1 и отключается при включении стартерного механизма	IGN. Активируется одновременно с контактом IGN1 и не отключается при прокручивании стартера	Стартер 2, включается при прокручивании механизма	Стартер 3, включается до активации стартерного устройства
10 раз	Контроль функционирования силового агрегата по импульсу/время работы стартерного механизма при запуске	Контроллер давления моторной жидкости/0,8 с	Контроллер давления моторного масла/1,2 с	Контроллер давления моторной жидкости/2 с	Тахометр, время работы стартера – менее 3,6 с
11 раз	Тип силового агрегата	Бензиновый	Дизельный
12 раз	Единицы измерения температуры для автозапуска мотора	Цельсия	Фаренгейта
Отличие в программировании TW-9010
Количество нажатий на аварийную кнопку	Описание опции	Кнопки брелка
4 раза	Контроль работы силового агрегата по показаниям	Напряжения в бортовой сети автомобиля	По сигналам контроллера давления моторной жидкости	По тахометру	—
7 раз	Запирание дверных замков при удаленном запуске двигателя	Контакт IGN2 активирован, но дверные замки не запираются при автозапуске	Контакт IGN2 отключен, но замки дверей не закрываются при удаленном старте	Контакт IGN2 активирован и дверные замки запираются при автозапуске	Контакт IGN2 отключен и замки дверей закрываются при удаленном старте
8 раз	Задержка активации стартерного механизма перед удаленным пуском силового агрегата для дизельных и бензиновых моторов	2 секунды – рекомендовано для бензинового двигателя	10 секунд – рекомендовано для дизельных силовых агрегатов
15 раз	Единицы измерения уровня температуры в салоне авто для автозапуска/тип блокировки двигателя	Цельсия, дополнительная блокировка нормально-разомкнутая	Фаренгейта, дополнительная блокировка нормально-замкнутая	Цельсия, дополнительная блокировка нормально-замкнутая	Фаренгейта, дополнительная блокировка нормально-разомкнутая
16 раз	Турботаймер	Отключен	1 минута	3 минуты	6 минут
Отличия в программировании TW-9020/9030
Количество нажатий на аварийную кнопку	Описание опции	Кнопки брелка
1 раз	Активация контакта IGN3 при удаленном старте силового агрегата	АСС. Отключается при активации и прокручивании стартерным механизмом коленвала	IGN. Контактный элемент не отключается при включении стартерного устройства.	Стартер 2. Активируется при срабатывании стартерного механизма.	Стартер 3. Включается до момента прокручивания стартером коленвала.
3 раза	Выбор типа трансмиссии/режим подготовки к удаленному старту двигателя	Автоматическая коробка передач	Механическая трансмиссия с автоматической подготовкой к удаленному запуску	Механическая коробка передач с безопасной подготовкой к дистанционному старту двигателя

Настройка автозапуска

Использование опции автозапуска невозможно при следующих условиях:

• в автомобиле включена система зажигания;
• открыт моторный отсек транспортного средства;
• включен сервисный режим обслуживания автомобиля;
• на машине с механической трансмиссией не была выполнена подготовка к удаленному запуску силового агрегата.

Каждой модели сигнализации соответствует определенная комбинация клавиш, которую нажимают на брелке. Перед тем как включить автозапуск, необходимо поставить машину на ручной тормоз, а коробку передач перевести в нейтральное положение. Затем нажать соответствующие кнопки пульта. После чего можно дополнительно запрограммировать варианты запуска двигателя.

Если владелец автомобиля попытался активировать режим автозапуска, но раздалось 4 звуковых сигнала, это значит, что одно из вышеописанных условий не соблюдено.

Выполнение «Программной нейтрали»

Двигатель автомобиля сможет запускаться автоматически после того, как пользователь произведет правильную настройку установленной опции:

1. В машине поднимается рычаг стояночного тормоза. При выполнении этой задачи силовой агрегат автомобиля должен быть включен.
2. На коммуникаторе нажимается кнопка с индикатором в виде ключа. Если сигнализация «разрешит» автовладельцу использовать функцию автозапуска, на брелоке должна включаться мелодия. На экране коммуникатора отобразится значок в виде дыма из глушителя.
3. В течение последующих 30 секунд автовладелец должен извлечь ключ из замка зажигания. Если все условия выполнены верно, силовой агрегат продолжит работать.
4. Затем владельцу нужно покинуть салон транспортного средства и запереть все двери.

Принцип работы автозапуска

Чтобы устанавливать и пользоваться удаленным запуском двигателя, рекомендуется разобраться с принципом работы данной функции:

1. На первом этапе пользователь отправляет сигнал с коммуникатора на блок управления противоугонной системой. Импульс обрабатывается микропроцессорным модулем и отправляется на реле автозапуска. Если удаленный старт производится не по команде, а при определенном алгоритме (по температуре или времени), то блок управления сразу отправляет сигнал на реле.
2. Если транспортное средство оснащено иммобилайзером, то перед передачей импульса на реле выполняется его обработка модулем обхода. Обходчик должен разрешить отправку сигнала, в противном случае запуск будет невозможен.
3. На реле происходит замыкание контактов для удаленного пуска мотора. Блоком управления сигнализацией производится проверка наличия топлива в бензобаке. Если горючего хватает и реле топливного насоса рабочее, реле подает сигнал на стартерный механизм.
4. Стартер начинает прокручивание коленчатого вала двигателя. Если аккумуляторная батарея заряжена и все элементы силового агрегата в рабочем состоянии, мотор заведется и проработает в течение определенного времени.

Таблица: дистанционный запуск двигателя

Команда	Реакция автомобиля	Реакция коммуникатора
Запустить машину с помощью брелка можно нажатием на значок «Ключа».	При этом парковочные огни трижды включатся и пикнет сирена.	На дисплее отобразятся буквы St (попытка запуска двигателя)
		Если завести агрегат не получилось, появляется — SP
		Иконка с изображением машины и звуковым сигналом означает, что двигатель запущен.

Запуск по температуре

Нужную температуру выбираем и программируем.

Применение ежедневного автопрогрева возможно при температуре:

• -5°C;
• -10°C;
• -20°C;
• -30°C.

Когда датчик зафиксирует в салоне машины или под капотом заданную температуру, автомобильный двигатель будет активирован. Допускается 6-разовый прогрев в течение 120 минут.

Таблица: настройка автозапуска по температуре

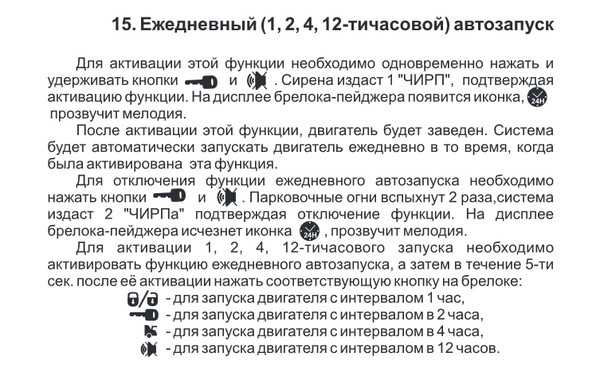

Запуск по времени

Для этого по инструкции следует запрограммировать время, в течение которого мотор будет заводиться и работать. Часы можно регулировать нажатием на иконки «Ключа» и «Замка». А также клавишами с символами “Перечеркнутого рупора” и “Открытого багажника”. При этом на дисплее будет отображаться информация до автоматического глушения.

Автозапуск может производиться каждые:

• 1 час;
• 2 часа;
• 4 часа;
• 12 часов.

Таблица: настройка запуска по времени

Таблица: установка временного интервала

Таблица: отключение функций

Отключить автозапуск можно комбинацией следующих клавиш:

Команда	Реакция автомобиля	Реакция коммуникатора
Для того чтобы заглушить двигатель дистанционно, нужно нажать на кнопку «Ключ»	Внешние световые приборы моргнут два раза. Раздастся 2 звуковых сигнала и двигатель заглохнет.	Коммуникатор воспроизведет кратковременный мелодичный сигнал, а с его дисплея исчезнет индикатор в виде дыма из глушителя
Нажатием иконок с изображением «Ключа» и «Багажника»  можно деактивировать прогрев салона автомобиля по заданной температуре	Внешние световые приборы моргнут дважды, а сирена сигнализации подаст двойной звуковой сигнал	Коммуникатор воспроизведет мелодичный импульс, а с его дисплея пропадет значок в виде вентилятора
Запуск по времени отключается нажатием на клавиши «Ключ» и «Зачеркнутый экран».	Габаритные огни или аварийная световая сигнализация моргнут дважды	Брелок сработает кратковременным мелодичным сигналом, а с его дисплея исчезнет значок в виде часов

Основные неисправности автозапуска, причины и способы устранения

Когда автозапуск перестал работать после нормального функционирования, можно выполнить следующие действия:

1. Поменять батарейки в брелке, скорее всего, причина в них.
2. Затем производится разбор коммуникатора и его ремонт при необходимости. Меняются поврежденные кнопки, перепаиваются вздутые конденсаторы. Если пульт падал в воду, необходимо извлечь из него плату и просушить ее в теплом и сухом месте.
3. Возможно, автомобиль находится в районе с выраженными радиопомехами.
4. Иногда происходят сбои в работе охранной системы и нужно настроить автозапуск еще раз.
5. Неисправность пульта или разряд батареек в брелоке. В первую очередь надо убедиться в работоспособности элементов питания и выполнить их замену, если они вышли из строя.
6. Повреждение проводников или окисление контактных элементов на одном из конструктивных устройств автосигнализации. Нужно проверить все компоненты противоугонной системы, в частности, их проводники. Если на кабеле стерлась изоляция, его необходимо менять, окисленные контакты подлежат очистке или перепайке. При замене следует использовать провода с аналогичным сечением. Чтобы не допустить быстрого износа электроцепей, их рекомендуется дополнительно обмотать изолентой.
7. Поломка температурного контроллера. При такой проблеме двигатель не сможет заводиться только по температуре воздуха, в остальных случаях старт будет осуществляться успешно. Требуется проверка датчика и его проводов, если кабель поврежден, электроцепь меняется на новую. Возможная причина может состоять в попадании капель влаги на разъем, тогда устранить проблему позволит просушка колодки.
8. Если перечисленные действия не помогают, следует обратиться к специалисту для перепрограммирования системы.

Если автозапуск Tomahawk не работает изначально, возможны следующие причины:

1. В модели X5 были некорректно внесены настройки для брелка-пейджера. Их можно самостоятельно перенастроить.
2. В процессе установки была допущена ошибка. Некорректный монтаж блока управления или других конструктивных элементов противоугонной системы. Помимо микропроцессорного модуля, неверно могли быть смонтированы датчик температуры, а также реле автозапуска. Если один из компонентов неверно подключен, автозапуск не будет работать вовсе или начнет функционировать некорректно. Требуется диагностика правильности установки всех деталей и их переподключение при необходимости.
3. Конфликт штатного иммобилайзера с блокиратором противоугонной системы. Чтобы решить проблему, потребуется дополнительно установить модуль обхода иммо.

 Загрузка …

Скачать инструкцию к сигнализации Tomahawk в формате PDF

Загрузить сервисное руководство для монтажа и настройки противоугонной системы Томагавк можно по ссылке:

Видео: подготовка машины к автозапуску

Канал «remgar» в своем видеоролике рассказал о подготовке автомобиля с сигнализацией Томагавк к реализации дистанционного пуска двигателя.

инструкция по применению, как пользоваться пультом, функции

Штатная инструкция по применению брелка Томагавк содержит полный список информации о возможностях охранного комплекса и его эксплуатации. Здесь можно найти данные:

• необходимые блоки для нормального функционирования;
• последовательность установки деталей;
• стандартная комплектация;
• схема подключения всех частей цепи;
• рекомендации по расположению блоков;
• программные настройки системы;
• доступные режимы работы;
• принцип действия узлов;
• работа с брелками и их настройкой;
• пользовательские калибровки.

Благодаря информации, содержащейся в паспорте производителя, автолюбитель может самостоятельно установить и настроить сигнализацию. Также сведения помогут в случае непредвиденных поломок или неисправностей основных блоков.

Содержание

1. Описание брелка Томагавк
2. Инструкция по брелку Tomahawk: скачать PDF
3. Как пользоваться брелком Томагавк

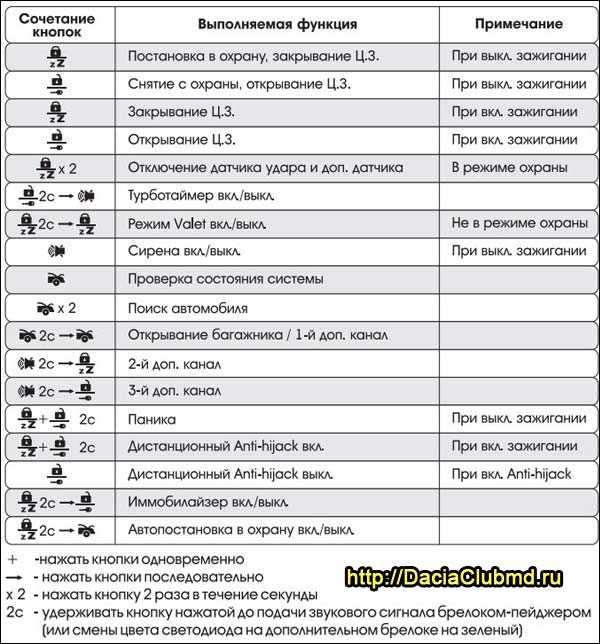

4. Функции брелка Томагавк: комбинации кнопок
5. Режимы охраны
6. Автопрогрев по температуре
7. Удаленное включение мотора
8. Автопуск по таймеру
9. Состояние Валет
10. Режим Антивор
11. Как перезагрузить брелок
12. Добавление пультов в систему
13. Неисправности автосигнализации
14. Как пользоваться брелком Томагавк: видео

Будьте осторожны и используйте точную инструкцию своей модели брелка и сигнализации Tomahawk! Далее описаны действия для одной из разновидностей Томагавк!

Смотрите как отключить 1 2 temp start tomahawk.

Описание брелка Томагавк

Независимо от комплектации и модификации, сигнализация Tomahawk поставляется на рынок с двумя пультами.

Первый представляет собой основной элемент и оборудован полным набором органов управления. Здесь обычно присутствует пять клавиш и жидкокристаллический дисплей. На экране отображается основная информация о состоянии системы в режиме реального времени. Дополнительно здесь имеется набор вспомогательных опций:

• таймер;
• будильник;
• текущее время;
• оповещение водителя в виброрежиме;
• подсветка (зависит от модели).

Инструкция по брелку Tomahawk: скачать и читать мануал PDF

В руководстве пользователя отдельно присутствует инструкция пульта Томагавк. Документ содержит информацию о доступных режимах, калибровках и настройках. Штатное руководство по применению с картинками также имеет иллюстрации всех индикаторов и режимов. Здесь можно увидеть опции:

• дистанционный запуск двигателя;
• автоматический прогрев по заданному времени или температуре;
• доступные режимы охраны и методы их активации;
• программирование модуля;
• отображение состояния системы в режиме реального времени;
• калибровка дополнительных опций.

Тут можно скачать или читать онлайн одну из полных инструкций по эксплуатации брелка Томагавк в формате ПРФ.

Узнайте где находится кнопка Валет на сигнализации Томагавк.

Как пользоваться брелком Томагавк

Мануал по применению охранного комплекса Tomahawk имеет информацию о том, как правильно использовать пульт сигнализации.

После включения пейджера управление осуществляется так. Для постановки машины в охрану необходимо ввести соответствующее сочетание клавиш. Аналогично выполняется снятие с защиты.

Функции брелка Томагавк: комбинации кнопок

В самых распространенных моделях Tomahawk есть два стандартных пульта. Основной элемент имеет пять кнопок и представляет собой инструмент, оборудованный всеми необходимыми органами управления.

В зависимости от комбинации клавиш, охранный комплекс можно настроить под потребности автомобилиста, что гарантирует достаточный комфорт во время эксплуатации устройства. В инструкции по применению содержится подробное описание кнопок и опций.

1. F–клавиша предназначена для входа в настройки брелка и калибровки опций сигнализации.
2. Перечеркнутый динамик – управление звуковым сопровождением охранного модуля.
3. Элемент с рисунком открытого багажника – отвечает за положение крышки грузового отделения и капота.
4. Ключик – кнопка вызова охранной функции и активации противоугонной системы.
5. Замок – элемент конструкции предназначен для управления запором дверей и ЦЗ.

В зависимости от введенной комбинации клавиш, пульт вызывает определенную опцию или режим работы сигналки. Полный список возможностей находится в инструкции.

Режимы охраны

Благодаря наличию обновленной прошивки, все устройства Томагавк имеют несколько режимов.

1. Стандартная защита. Режим предусматривает обычную охрану автомобиля с включением всех сирен и осветительных приборов.
2. Постановка в тихом режиме подразумевает отключение сирен. Информация о попытке взлома передается только на брелок водителю.
3. Авто постановка. Опция позволяет владельцу не беспокоиться о возможности забыть включить сигнализацию. Если расширение активно – машина самостоятельно после глушения двигателя и закрытия всех дверей становится на охрану.
4. Иммобилайзер – включается автоматически спустя 30 сек, после закрытия машины. При этом завести двигатель обычным ключом невозможно.

Узнайте как определить сигнализацию Tomahawk по брелку.

Автопрогрев по температуре

На большинстве моделей Томагавк присутствует возможность автоматического прогрева силовой установки по температуре. Встроенный датчик позволяет достаточно точно настроить термометр на срабатывание режима. В некоторых модификациях присутствует возможность подключения дополнительного термоэлемента, и прогревать мотор по температуре в подкапотном пространстве (повышается точность и экономичность процедуры).

Помимо активации можно выставить параметры:

• нижний порог запуска двигателя;
• время прокручивания стартера;
• давление масла или обороты коленвала, при которых отключается реле запуска;
• верхний порог глушения силовой установки.

Удаленное включение мотора

В некоторых модификациях устройств имеется возможность удаленного пуска двигателя. Расширение крайне удобно для водителей, кому требуется заранее подогреть мотор перед выездом. Таким образом, можно сидя дома запустить машину и к приходу владельца транспортное средство будет сразу готово к выезду.

Главным параметром является необходимость правильной подготовки – процесс для всех сигнализаций универсален:

• выключить зажигание;
• поставить коробку передач в нейтральное положение;
• поднять рычаг ручного тормоза до упора;
• выйти из машины и закрыть все двери.

После выполнения операции, на пульте вводится соответствующая комбинация.

Автопуск по таймеру

Аналогично с другими опциями, в брелках Томагавк доступен автозапуск двигателя по таймеру. Расширение пользуется спросом среди группы владельцев, кому необходимы быстрые выезды разное время.

В зависимости от модели интервал срабатывания можно выставить с зазором 2, 4, 12 или 24 часа. Также как и с пуском по температуре, процедура требует предварительной подготовки (механическая коробка передач).

Состояние Валет

Многие пользователи не могут разобраться с режимом Valet. Функция предназначена для возможности предоставления автомобиля третьим лицам для выполнения ремонта или сервисного обслуживания. При активации, охранный комплекс полностью отключается, кроме части, ответственной за управление центральным замком.

Для включения режима Valet на каждом устройстве следует ввести уникальную комбинацию символов. При этом на дисплее основного брелка загорится индикатор Zz, указывающий на работу спящего режима.

Режим Антивор

Наравне с современными аналогами сигнализаций сторонних фирм, в охранном комплексе Томагавк присутствует функция Anti-hijack. Антиграббер помогает водителю сохранить имущество при попытке угона. В случае незаконного проникновения в автомобиль устройство глушит двигатель и саботирует работу основных систем. Таким образом, уехать на авто становится невозможно.

Для активации программы Анти Хайджек обычно необходимо выполнить действия:

• завести мотор;
• одновременно зажать закрытый замок + открытый багажник.

Если все сделано правильно, двигатель будет продолжать работать в течение 30 секунд параллельно с мигающими габаритами. После истечения таймера двигатель будет заблокирован. Отсечка моторного отсека на старых машинах выполняется путем перекрытия топливной магистрали и подачи напряжения на свечи. Для современных иномарок, блокировка выполняется на уровне электронных систем управления (ЭСУД). Таким образом, повторно завести силовой агрегат будет невозможно.

Как перезагрузить брелок

Перезагрузка пультов Томагавк требуется в случае программных сбоев или ошибок, когда устройство некорректно реагирует на запросы пользователя или импульсы головного модуля. Для перезагрузки достаточно вынуть батарейку из пейджера и подождать 15 секунд. Затем элемент питания вернуть на место.

После включения и выключения передатчик полностью обновится, и будут сброшены присутствующие ошибки.

Добавление пультов в систему

Привязка новых брелков Томагавк выполняется индивидуально на каждой модели сигнализации. Однако принцип действия аналогичен:

• заглушить двигатель;
• войти в сервисный режим Оверрайд;
• выбрать необходимы раздел;
• ввести на привязываемом пульте определённую комбинацию;
• подтвердить действие.

Все комплексы имеют возможность подключить минимум один дополнительный пейджер.

Неисправности автосигнализации Tomahawk с автозапуском

Среди самых распространенных поломок пользователи выделяют:

• отказ брелков;
• нарушение в работе внутренних модулей;
• отсутствие сигнала от антенны.

Как правило, неисправности вызываются механическими повреждениями, попаданием воды или отсутствием необходимого напряжения внутри бортовой цепи. В зависимости от рода повреждения осуществляется ремонт:

• намокшие детали просушиваются;
• блоки с механическими поломками меняются на заведомо исправные;
• подзаряжается или ставится новый элемент питания.

Как пользоваться брелком сигнализации Томагавк: видео

Новинки авто > Автосигнализации >

TOMAHAWK TW-9010 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Download

Содержание

2

• страница

  из
  40

• Содержание

• Оглавление

• Закладки

Advertisement

Table of Contents

• Table of Contents

• System Main Features

• Remote Control Trinkets

• LCD Features

• Arming Mode

• Arming with Siren Disabled

• Автоматическая постановка и повторная постановка на охрану

• Снятие с охраны

• Иммобилайзер имеет

• Открытие/закрытие дверей с работой двигателя

• Удаленное отсечение двигателя

• Стартапию удаленного двигателя

• Turbo Timer

• Turbo Timer

• Turbo Timer

• Turbo Timer

• Turbo Timer

• Прогрев двигателя до заданной температуры

• Ежедневно (1, 2, 4, 12 часов) Автоматический запуск

• Удаленное сканирование состояния

• 2-й вспомогательный канал

• Режимы тревоги

• Поиск автомобилей

• Отключение дистанционного ботинка

• Сенсор с удаленным ударом отключение

• 22,22,22,22,22,22,22,22,22,22,22,2124. Режим

• 24 Режим «Служащий»

• 26 Функции кнопки «Отмена»

• Вызов водителя

• Аварийная постановка/снятие с охраны

  010

• Программирование вспомогательные безделушки

• Удаленное запуск подготовки к автомобилям с ручной передачей

• Режимы работы индикатора

• Trinktet-Pager Замена батареи

23

40024 Trinktet-Pager замена батареи

23

40024 Trinktet-Pager. Функции пейджера

• Таблица программирования

• Описание программируемых функций

  • Инструкции по установке

  • Basic Installation Principles

  • Choosing Locations for Main Units

  • Wire Connections

  • Wire Connections

  • Selection of Manual or Automatic Transmission

  • Connection of Central Lock

  • Настройка датчика удара

    • Схема подключения

    • Технические данные

Tomahawk TW-9010

®

Tomahawk

Автомобильные сигналы

TW-9010

Двухчастотная система автомобилей

Руководство пользователя

Инструкции для установки

Содержание

Предыдущая страница

Следующая страница

Содержание

Связанные руководства для Tomahawk TW-9010

Нет связанных руководств

Обзор содержимого для Tomahawk TW-9010

Сигнализация «Томагавк 9030».

«Томагавк 9030»: инструкция и отзывы

Для автовладельцев наиболее актуальным вопросом является безопасность и защита транспортного средства. Самый эффективный способ защитить свой автомобиль – установить сигнализацию. Автосигнализация «Томагавк 9030» на сегодняшний день является одной из самых популярных и востребованных на отечественном рынке.

Особенности системы

Сигнализация «Томагавк» характеризуется следующими отличительными особенностями:

• Комплект сигнализации Томагавк 9030 комплектуется брелоком с ЖК-дисплеем и пятью ключами.
• Система усиленной защиты от перехвата сигнала.
• Последние модели сигнализации Tomahawk TZ 9030 оборудованы системой обратной связи с владельцем.

Функциональный охранный комплекс

Широкая популярность на российском рынке охранной сигнализации Томагавк 9030 заслужил благодаря преимуществам, которые дает его использование. Комплекс предлагает следующие функции:

• «Антисканер».
• «Интегрируемый».
• Автоматизированная система диагностики.
• Запуск двигателя.
• Позвоните владельцу автомобиля.
• Защита от ложных срабатываний.

В качестве сигнализаций «Томагавк 9030» в случае внезапного отключения питания остается без изменений за счет энергонезависимой памяти. Комплекс двухуровневый с интегрированным датчиком питания и иммобилайзером. В модели 9030 дальность срабатывания брелка сигнализации увеличена до 1200 метров.

Среди других функций системы «Томагавк 9030» — автозапуск и остановка двигателя, обратная связь с владельцем и дистанционное открывание багажника автомобиля. На установку охранного комплекса не влияют технические особенности автомобиля, в том числе и тип коробок передач, которые последний отличает. Преимуществом автосигнализации «Томагавк 9030» можно считать функцию автозапуска двигателя, что наиболее полезно в холодное время года: запуск двигателя можно осуществлять согласно выбранному режиму работы.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Энергонезависимая память также является одним из достоинств и особенностей сигнализации «Томагавк». Помимо этих функций, в системе есть дополнительные опции, такие как: поиск автомобиля, автопостановка автозащиты, защита от угонщиков и ложных срабатываний, двухуровневый датчик удара.

Сигнализация «Томагавк 9030»: инструкция

По утверждению Изготовителя в инструкции, поставляемой с охранным комплексом, должна содержаться следующая информация:

• Оборудование.
• A Полный список функций автосигнализации «Томагавк 9030».
• Схема подключения.
• Подробная инструкция по установке

Установка и эксплуатация производится по инструкции для «Томагавк 9030» с учетом всех особенностей и нюансов.

Настройка автосигнализации

В справке к «Томагавк ТZ 9030» подробно описан процесс установки сигнализации, после чего идет настройка системы. Функционал и интерфейс комплекса настраиваются нажатием соответствующих клавиш или их комбинаций на брелке, что также подробно описано в инструкции по эксплуатации.

Чувствительность Настройка датчиков

Многочисленные датчики, входящие в состав системы, отвечают за правильность и своевременность ее срабатывания. После установки оборудования в обязательном порядке производится настройка их чувствительности. Ошибки в работе автосигнализации могут быть вызваны неправильной настройкой, низкой чувствительностью или плохой фиксацией датчиков в автомобиле. В заявлении для «Томагавк 9030» подробно описан процесс регулировки и настройки датчиков:

• В большинстве случаев мастера сервисных центров устанавливают датчики автосигнализации под переднюю панель машины. Желательно найти расположение каждого из них.
• Режим брелка запускает программирование охранного комплекса
• Шкала чувствительности рассчитана на 10 уровней Стандартная чувствительность датчиков выставляется на 4–5
• A Изменение степени восприятия датчиков производится осторожно и постепенно с одновременной проверкой их работоспособность

Сброс заводских данных

Для возврата к заводским настройкам необходимо выполнить следующие действия для «Tomahawk TZ 9030» шаги:

• Заглушить двигатель автомобиля.
• Девять раз нажать кнопку OVERRIDE.
• Запуск двигателя в сопровождении звукового сигнала.
• Еще раз один раз нажмите OVERRIDE. При этом будильник должен ответить звуковым сигналом.
• Клавиша Pressed с изображением ее замков.
• Двигатель автомобиля выключен. При правильном выполнении всех процедур парковки сигналы автомобиля будут мигать пять раз подряд.

Для сброса дистанционного пускателя к заводским настройкам необходимо повторить все вышеперечисленные действия за одним исключением: клавиша OVERRIDE нажимается десять раз, а не девять. После постановки автомобиль оповестит водителя шестью вспышками габаритных огней.

Аварийный сигнал AutoPlay

Функция автозапуска активируется после парковки автомобиля и переключения рычага трансмиссии в нейтральное положение путем постановки машины на ручной стояночный тормоз. На автомобильном брелке нажимается соответствующая клавиша, на что система должна ответить звуковым сигналом. После выключения зажигания на тридцать секунд закройте все двери автомобиля. При нажатии mute, передатчика будильника, на дисплее появляется соответствующий символ, удостоверяющий включение будильника.

Для программирования основных функций системы нажмите кнопку OVERRIDE. В охранном комплексе «Томагавк» представлена ​​большая черная кнопка OVERRIDE со встроенным светодиодом. Находится кнопка в непосредственной близости от блока предохранителей — в большинстве случаев под рулевой колонкой.

Неисправность автосигнализации «Томагавк 9030»

Причин отсутствия срабатывания сигнализации на нажатие клавиш на брелке может быть несколько:

• Низкий заряд батареи брелока.
• Необходимо перенастроить брелок.
• Наличие помех в зоне стоянки автомобилей.

Обращение в сервисный центр, к мастерам, производившим установку охранного комплекса, требуется при наличии серьезной проблемы — например, отсутствие реакции насоса на команду от сигнализации. Электропривод центрального замка диагностируется, если двери автомобиля после нажатия клавиши брелока не запираются. При возникновении проблем с брелком в первую очередь его аккумулятор. Перепрограммировать брелок стоит, если замена батарейки не исправила дефект.

При проблемах с модулем шлейфовой связи автовладелец оповещается системой сигнальной лампой — фары автомобиля мигают десять раз подряд. Беспричинное срабатывание охранного комплекса в большинстве случаев вызвано неисправностью или неправильной чувствительностью датчиков, корректируется их настройка.

Комплект сигнализации «Томагавк»

Установка автомобильной охранной системы Томагавк 9030 требует соблюдения некоторых нюансов:

1. Электронный блок управления размещен внутри салона автомобиля.
2. Сирена установлена ​​в моторном отсеке.
3. Электропитание, центральные замки и освещение должны быть защищены предохранителями.
4. Датчики удара устанавливаются в автомобиле.

Дополнительные датчики могут быть установлены в любом месте, выбранном мастером. Подключение и настройку систем желательно доверить специалистам сервисного центра.

Управление сигнализацией

Вся система «Томагавк» привязана к двум брелокам в комплекте. На дисплее основного управления отображаются символы, отображающие функции комплекса. В инструкции по эксплуатации приведено полное описание каждой опции и условных обозначений. Брелок позволяет выполнять следующие действия:

• Изменение температуры в машине.
• Автомобиль слежения.
• Дистанционное открывание и закрывание багажного отделения.
• Запуск двигателя по таймеру.

Состояние системы отображается на дисплее брелка. Благодаря широкому функционалу и наличию дополнительных опций системы «Томагавк 9030» прост и удобен в эксплуатации, надежен и эффективен.

Valet Mode

Во время технического обслуживания автомобиля сигнализация «Томагавк» переводится в Valet режим, что накладывает определенные ограничения на функциональность системы: активация безопасности и дистанционный запуск двигателя недоступны. Этот режим, по сути, является услугой. Его включение следующее:

1. Автомобиль снят с охраны.
2. На передатчике нажата и удерживается клавиша 1.
3. После повторного нажатия клавиши мелодического сигнала.

В случае модели «Tomahawk TZ 9030» производитель предоставляет дополнительный способ активации режима, не требующий FOB:

1. Запуск двигателя при включенном режиме охраны.
2. Кнопка OVERRIDE удерживается в течение трех секунд.

После выполнения вышеуказанных действий система переводится в режим Valet.

Отключаются аналогичным образом. При активном режиме Valet на дисплее брелока отображается соответствующий символ. На антенном блоке размещен светодиод, который должен работать постоянно.

Отключение режима Valet во время ремонтных и профилактических работ может быть вызвано замыканием контактов OVERRIDE.

Стоимость автосигнализации Томагавк

Цена автосигнализации Томагавк в зависимости от конкретной модели может варьироваться от 1500 до 5 тысяч рублей. За дополнительные брелки автовладельцу придется заплатить около 1200-2300 рублей. Затраты третьих лиц могут повлечь за собой установку охранного комплекса специалистами сервисного центра.

БЫТЬ: https://tostpost.com/be/a-tamab-l/19782-s-gnal-zacyya-tamaga-k-9030-tamaga-k-9030-nstrukcyya-vodguk.html

Германия: https://tostpost.com/de/autos/19792-alarm-tomahawk-9030-tomahawk-9030-anleitung-und-feedback.html

ES: https://tostpost.com/es/coches/19803-el-sistema-de-alarma-tomahawk-9030-tomahawk-9030-la-instrucci-n-y-los-.html

КК: https://tostpost.com/kk/avtomobil-der/19780-dabyl-tomagavk-9030-tomagavk-9030-n-s-auly-zh-ne-p-k-rler.html

PL: https://tostpost.com/pl/samochody/19753-alarm-tomahawk-9030-tomahawk-9030-wskaz-wki-i-opinie.html

PT: https://tostpost.com/pt/carros/19754-o-alarme-de-tomahawk-9030-tomahawk-9030-a-instru-o-e-coment-rios.html

TR: https://tostpost.com/tr/arabalar/19787-alarm-tomahawk-9030-tomahawk-9030-deyim-ve-yorumlar.
