Предохранители Хендай Акцент: правила замены
Рубрика: Accent
Хендай Акцент оснащен бортовой сетью с напряжением в 12 В. Электрооборудование в этом автомобиле выполнено по однопроводной схеме, для которой характерно соединение потребителей с «массой». Если двигатель Хендай выключен, тогда потребители функционируют за счет блока питания. В противном случае питание подается от генератора переменного тока.
Основные задачи
Каждая электрическая цепь Hyundai Accent защищена электроэлементами, которые находятся в монтажном блоке реле. Блоки предохранителей расположены в салоне и в моторном отсеке.
Необходимо учесть, что такие мощные агрегаты, как фары и электробензонасос, подключаются через реле, установленные в соответствующем блоке. Схема данных элементов, изображенная на внешней стороне крышки, позволяет правильно заменить вышедший из строя агрегат.
Блок реле размещен в салоне автомобиля слева (под панелью приборов). Монтажный блок предохранителей закрыт специальной крышкой, на внутренней стороне которой начерчена соответствующая схема расположения предохранителей.
Предохранители Hyundai предназначены для разрыва цепи при достижении силы тока определенного значения. Это позволяет защитить провод и элементы данной системы от повреждения. Резкое увеличение силы тока связано с коротким замыканием цепи.
Чтобы снять предохранитель прикуривателя либо иного агрегата, потребуется выключить зажигание, демонтировав его из контактов. Если он перегорел, тогда провод будет расплавленным либо порванным. Рекомендуется использовать электрозащиту нужной мощности. Нельзя заменять данный прибор иной деталью и больше 1 раза.
Нужно учесть, что для каждого устройства характерен определенный цвет, с учетом которого идентифицируется предохранитель. Если он предназначен для защиты нескольких цепей, тогда потребуется отыскать то соединение, из-за которого перегорел рассматриваемый агрегат. Автомеханики рекомендуют иметь в автомобиле запасные предохранители разной мощности. Их крепят к основанию соответствующего блока.
Правила замены
Необходимо отметить, что автомобили производителя ТагАЗ, как и Хюндай, могут быть оснащены блоками нового и старого образов. Первая система состоит из ножевидных предохранителей. Следует учесть, что между блоками разных конструкций нет взаимосвязи.
Чтобы заменить электрозащиту на старой системе, потребуется освободить 2 защелки. Затем снимают крышку данного блока. С помощью схемы демонтируют вышедшее из строя реле. Снимают предохранитель. Перед его заменой устраняют причину перегорания. Нельзя заменять вышедший из строя элемент иным по номиналу аналогом, в том числе жучками из проволоки.
Если необходимо провести подобные работы на блоке нового образца, тогда потребуется снять крышку. Ее защелки расположены сбоку. Чтобы вытащить предохранитель, применяют пинцет. Его установка производится в обратном порядке.
Если вышло из строя реле топливного насоса, тогда данное устройство демонтируют из колодки. При необходимости применяют отвертку. Ее потребуется вставить между колодкой и корпусом реле. Первый элемент монтируется во второе устройство. Если рассматриваемый механизм перегорел, тогда его потребуется вытащить щипцами. Определить его состояние можно по состоянию перемычки.
Предохранитель нужно заменить, если последний элемент пришел в негодность. При проведении вышеописанной работы нужно помнить, что новое реле устанавливают после выявления и устранения причины неисправности старого аналога. Можно применять на Акценте только предохранители стандартной комплектации, величина тока которых соответствует аналогичному показателю, указанному на их корпусе.
Замена осуществляется своими руками с помощью специальной схемы. В случае необходимости может понадобиться помощь профессионалов. Несмотря ни на что, рекомендуется покупать только качественные предохранители и реле, так как у них длительный эксплуатационный срок.
Понравилась статья? Поделиться с друзьями:
Hyundai Accent | Предохранители | Хендай Акцент
ОБЩИЕ СВЕДЕНИЯ |
Центральный блок предохранителей
| Центральный блок предохранителей расположен
на боковой стенке со стороны водителя под панелью приборов и закрывается панелью отделки. |
Блок реле и предохранителей
| Блок реле и предохранителей расположен в двигательном
отсеке. |
Расположение блока предохранителей на моделях с кондиционером
| На моделях с кондиционером блок предохранителей
и реле расположен возле аккумулятора. |
Предохранитель – тип А
| Слева – хороший Справа – перегоревший |
Предохранитель – тип В
| Слева – хороший Справа – перегоревший |
Предохранитель – тип С
| Слева – хороший Справа – перегоревший |
Электрические цепи автомобиля защищены набором предохранителей, автоматических
выключателей и пережигаемых перемычек.
Блоки предохранителей расположены под панелью приборов, на левой или на правой
(на некоторых моделях) стенке, а также, в двигательном отсеке возле аккумулятора
(см. рис. Центральный блок предохранителей, Блок
реле и предохранителей и Расположение блока предохранителей
на моделях с кондиционером).
Каждый из предохранителей защищает свою цепь и на панели предохранителя имеется
обозначение защищаемой этим предохранителем цепи.
В блоке предохранителей используются три типа миниатюрных предохранителей.
Эти компактные предохранители с контактами в форме пластинок можно снимать и
устанавливать пальцами.
Если какой-либо из элементов электрооборудования перестает работать, всегда,
прежде всего, проверьте предохранитель.
Перегоревший предохранитель легко определить, посмотрев на соединительную проволочку
через прозрачный пластиковый корпус. Осмотрите корпус предохранителя на наличие
повреждений (см. рис. Предохранитель – тип А,
Предохранитель тип В и Предохранитель
тип С). Если необходимо проверить, не перегорел ли предохранитель типа А,
то, если он перегорел, его контактные пластинки выступают из корпуса предохранителя.
При замене перегоревшего предохранителя всегда используйте новый предохранитель
такой же мощности, что и старый. Предохранители различной мощности физически
взаимозаменяемы, однако необходимо использовать предохранители только требуемой
мощности. Замена предохранителя на предохранитель большей или меньшей мощности
не рекомендуется. Различным электрическим цепям требуется различная защита.
Мощность предохранителя указана на самом предохранителе. Если новый предохранитель
сразу же перегорает, необходимо отыскать причину этого прежде, чем устанавливать
новый предохранитель. Наиболее вероятной причиной перегорания предохранителя
является короткое замыкание в цепи, вызванное порвавшимся или износившимся проводом.
Схема блока предохранителей Hyundai Accent (LC; 2000-2006)
Объявление vertisements
В данной статье мы рассмотрим второе поколение Hyundai Accent (LC), выпускавшееся с 2000 по 2006 год. Здесь вы найдете схемы блока предохранителей Hyundai Accent 2000, 2001, 2002, 2003, 2004, 2005 и 2006 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
См. другие Hyundai Accent:
Использована информация из руководств по эксплуатации 2003, 2004, 2005 и 2006 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранитель прикуривателя (розетка) в Hyundai Accent — это предохранитель №15 в блоке предохранителей панели приборов.
Содержание
Расположение блока предохранителей
Пассажирское отделение
Блок предохранителей расположен под приборной панелью, со стороны водителя (кик-панель).
Автомобили с левым рулем
Автомобили с правым рулем

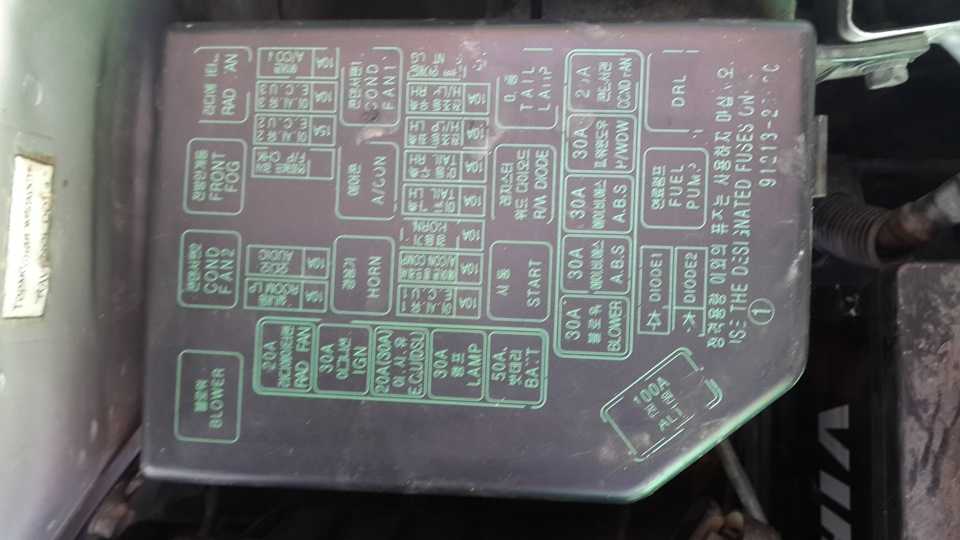

Моторный отсек
Блок предохранителей расположен в моторном отсеке (слева).
Ad vertisements
Схемы блока предохранителей
Салон
Назначение предохранителей в салоне
№ | МОЩНОСТЬ | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
---|---|---|
1 | 10A | Предупреждение об опасности, выключатель фонаря заднего хода, переключатель диапазонов коробки передач, блок управления коробкой передач и блокировкой ключа |
2 | 10A | ETACM, резистор предварительного возбуждения, комбинация приборов, таймер ремня безопасности |
3 | 10A | Комбинация приборов |
4 | 15А | Подушка безопасности |
5 | 10A | ECM, рычаг переключения передач, переключатель диапазонов коробки передач, датчик массового расхода воздуха, датчик скорости автомобиля, датчик воды |
6 | 10A | Замок двери с электроприводом |
7 | 10A | Предупреждение об опасности, ETACM |
8 | 10A | Стоп-сигнал, рычаг переключения передач, соленоид блокировки ключа коробки передач |
9 | 20A | Обогрев заднего стекла |
10 | 10A | Фары, электрические стеклоподъемники, регулировка угла наклона фар, омыватели фар, ETACM, передние противотуманные фары, управление вентилятором, задний прерывистый омыватель, реле топливного фильтра |
11 | 20A | Передний стеклоочиститель и омыватель |
12 | 20А | Обогрев сиденья |
13 | 10A | Управление АБС, прокачка АБС |
14 | 10A | Цифровые часы, аудиосистема, модуль переключения передач и блокировки кнопок |
15 | 15A | Прикуриватель |
16 | 10A | Наружное зеркало с электроприводом |
17 | 10A | Обогрев заднего стекла и наружных зеркал |
18 | 20А | Задний стеклоочиститель |
Моторный отсек
Дополнительный блок предохранителей (только дизель):
Ad vertisements
Назначение предохранителей в моторном отсеке
НАЗВАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
---|---|---|
ПЛАВКАЯ ВСТАВКА: | ||
ALT | 120A | Зарядка (генератор) |
АККУМУЛЯТОР | 50A | Предохранитель 6, 7, 8, 9, предохранитель звукового сигнала, предохранитель освещения салона |
ЛАМПА | 50A | Предохранитель фар, предохранитель передних противотуманных фар, реле задних фонарей, предохранитель омывателя высокого/низкого давления |
ЭБУ | 20A | Реле управления двигателем, генератор, реле топливного насоса, предохранитель №3 ЭБУ |
IGN | 30A | Источник питания зажигания, пусковое реле |
ВЕНТИЛЯТОР RAD | 20A | Управление вентилятором радиатора |
ВЕНТИЛЯТОР | 30A | Управление вентилятором |
АБС | 30A | Управление АБС, разъем для прокачки АБС |
АБС | 30A | Блок управления АБС, разъем для прокачки АБС |
P/WDW | 30A | Электрические стеклоподъемники |
ВЕНТИЛЯТОР КОНДИЦИОНЕРА | 20A | Управление вентилятором конденсатора |
HTR | 60A | Вспомогательный обогреватель |
HTR | 30A | Вспомогательный обогреватель |
НАПИТАНИЕ | 80A | Реле свечей накаливания |
F/HTR | 30A | Подогреватель топлива |
ПРЕДОХРАНИТЕЛИ: | ||
ECU #1 | 10A | Вентилятор радиатора, вентилятор конденсатора, ECM, датчик кислорода, клапан управления продувкой, SMATRA, реле свечей накаливания, реле отопителя, выключатель стоп-сигналов |
КОМПЛЕКС КОНДИЦИОНЕРА | 10A | Реле кондиционера |
СИГНАЛ | 10A | Реле звукового сигнала |
ЗАДНЯЯ ЛЕВАЯ | 10A | Лампы освещения, левый задний комбинированный фонарь, номерной фонарь, управление ДХО, габаритный фонарь, реле омывателя высокого/низкого давления |
TAIL RH | 10A | Правый задний комбинированный фонарь, номерной фонарь, габаритный фонарь |
H/LP LH | 10A | Левая фара, управление ДХО, комбинация приборов |
H/LP RH | 10A | Правая фара |
ПРОТИВОТУМАННЫЕ ПЕРЕДНИЕ | 15A | Реле передних противотуманных фар |
ROOM LP | 10A | Комбинация приборов, подсветка салона, лампа освещения багажника, ETACM, DLC, сигнализация открытия двери, многоцелевой контрольный разъем |
АУДИО | 15A | Аудиосистема, цифровые часы, антенна с питанием, выключатель кондиционера, выключатель задних противотуманных фар |
ECU #2 | 15A | Привод холостого хода, ECM, датчик положения распределительного вала, привод EGR, привод дроссельной заслонки |
ЭБУ №3 | 10А | ЭБУ |
ОМЫВАТЕЛЬ В/Л | 25A | Электродвигатель омывателя фар |
F/PUMP CHK (E50) | Реле топливного насоса, электродвигатель топливного насоса |
Узнать больше:
Блок предохранителей Акцент 2013 | Вдавите выпускной язычок | Нажмите на заднюю защелку |
Это учебник по обслуживанию автомобилей был специально написан, чтобы помочь владельцы четвертого поколения (2011, 2012, 2013, 2014 и 2015 гг.) Hyundai Accent в проверке или замене перегоревшего предохранителя или реле в электрооборудование моторного отсека или салона автомобиля расположение панелей. Владельцы других автомобилей Hyundai или Kia Этот Акцент 2013 года оснащен Сменные предохранители в различных | ||
Схема расположения предохранителей | Блок предохранителей в моторном отсеке | Инструмент для снятия пластиковых предохранителей |
Блок предохранителей в моторном отсеке Чтобы снять крышку, осторожно Снять крышку коробки. Так же есть еще один предохранитель Должен быть белый пластик Если инструмент отсутствует, вы можете | ||
Панель приборов со стороны водителя | Снять крышку блока предохранителей | Схема на другой стороне |
Для доступа к блок предохранителей в салоне, сначала нужно снять пластиковая панель. Панель расположена на Вставьте два пальца в отверстие на Сзади есть схема расположения предохранителей. | ||
Внутренняя панель предохранителей | Поместите губки на предохранитель | Вытащите старый предохранитель |
Сожмите вместе конец съемника предохранителя и поместите губки на предохранитель, который вам нужен. проверить или изменить. Вытащите старый предохранитель | ||
Держите до лампочки | Вставить новый предохранитель | Инструмент для замены предохранителей |
Держите старый предохранитель до источника света. Если тонкий металл Если тонкий металлический стержень в центре Нажмите | ||
Наденьте крышку блока предохранителей | Заменить панель доступа | Защелкивающийся нижний край |
Выстроить двигатель крышку блока предохранителей отсека и задвиньте ее на место. |
