в чем причины и как предотвратить

Одна из страшных тем в разговорах автомобилистов – почему гнутся клапана, на каких автомобилях возможна эта поломка, и как ее предотвратить. Сегодня мы подробно расскажем о причинах, по которым выходят из строя клапана двигателя и мерах профилактики этой неисправности.

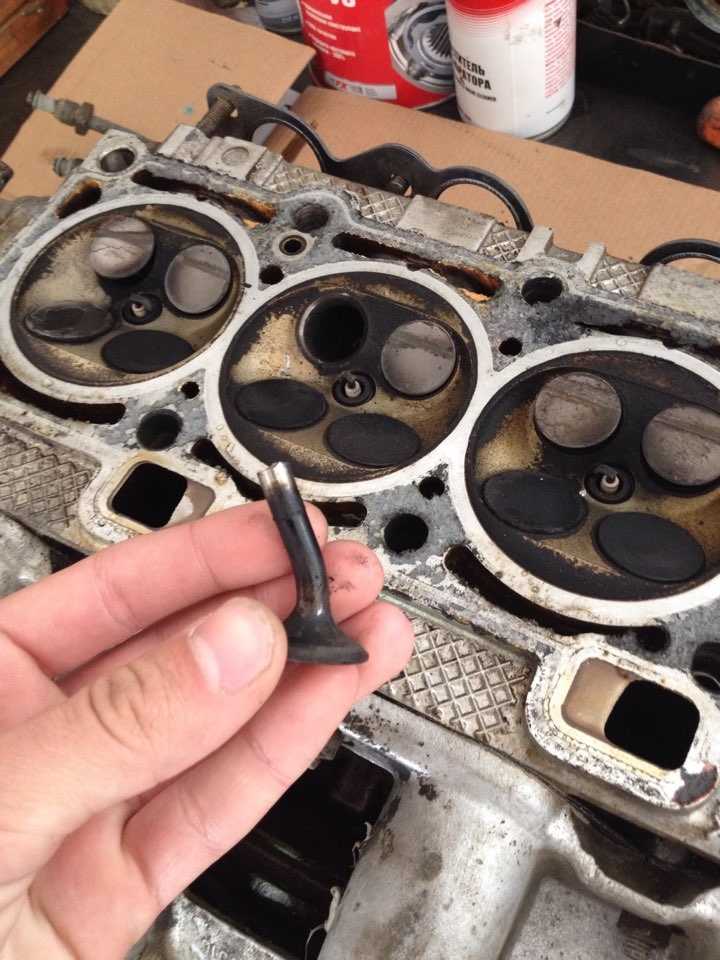

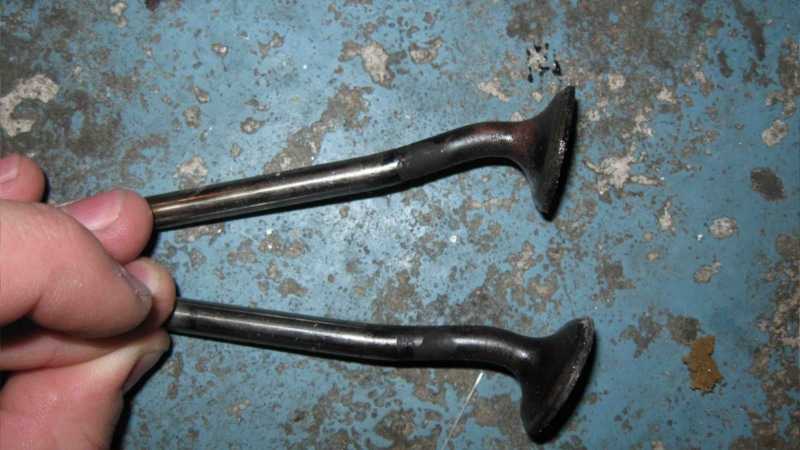

Гнутые клапана

За что отвечают клапаны в моторе

Для начала немного теории. Наверняка каждый автолюбитель знает, сколько цилиндров в моторе его автомобиля, а вот сколько в нем клапанов – на этот вопрос ответ дадут не все. В большинстве современных двигателей насчитывается от восьми до шестнадцати клапанов (по два или четыре на один цилиндр), есть силовые установки (восьми или двенадцатицилиндровые), у которых количество клапанов – от 24 до 32-х.

Клапан – важная деталь газораспределительного механизма (ГРМ) двигателя машины, которая располагается в головке блока цилиндров, отвечает за своевременную подачу воздуха в цилиндр и вытеснения из него отработанного газа.

Причем, один и тот же клапан не может выполнять указанные функции, а потому каждый цилиндр оборудован двумя видами клапанов – впускными, которые подают в камеру сгорания воздух, и выпускными, которые выдавливают из этой камеры продукты сгорания топливовоздушной смеси.

Устройство двигателя

Есть двигатели, у которых на один цилиндр приходятся по два выпускных и впускных клапана, а есть такие, где впускных клапанов больше, чем выпускных (трех и пятиклапанные цилиндры). В строении клапана различают две части: тарелку и стержень. Именно стержень клапана и попадает под удар, когда из строя выходит один из элементов газораспределительного механизма.

В рабочее состояние клапаны приводит распределительный вал, который, вращаясь вокруг своей оси в головке блока цилиндров, поднимает одни и опускает в цилиндры другие клапаны – это так называемые газораспределительные фазы. В свою очередь, распредвал в движение приводит коленчатый вал – оба этих элемента ГРМ связаны между собой приводом, который может быть зубчатым, ременным или цепным. Зубчатая передача вращает распределительный вал в блоке цилиндров, а ременная или цепная – в головке блока цилиндров.

В настоящее время наибольшее распространение получили двигатели, в газораспределительном механизме которых используется ремень или цепь. Ременной тип привода проще по своей конструкции, но менее надежен, чем цепной. Цепной тип привода, в свою очередь, устроен сложнее – в его механизм входят натяжные ролики и успокоители. Мы неслучайно столько внимания уделили деталям газораспределительного механизма – понимание принципа его работы поможет нам в дальнейшем определить причины, по которым гнет клапана.

Почему гнутся клапаны

И у газораспределительного механизма с ременным приводом, и у ГРМ с цепным приводом может настать момент, когда выходит из строя ременная или цепная передача. Обрыв ремня ГРМ или растяжение звеньев цепи ГРМ, которые не в состоянии зацепиться за зубья шестерен распределительного вала (проскальзывание) ведет к тому, что распредвал резко останавливается, а коленчатый вал продолжает свое движение.

обрыв ремня ГРМ

В этот момент клапаны утапливаются в цилиндр, а им навстречу поднимается поршень. Сила подъема поршня намного больше, чем у опускающихся клапанов, поэтому поршень ударяет по тарелке клапана, а стержень, не выдерживая этого удара, сгибается или даже ломается. Происходит полная остановка двигателя, заводить который снова не рекомендуется, чтобы не спровоцировать более серьезной поломки – выхода из строя поршней, что чревато дорогостоящим ремонтом головки блока цилиндров.

Как определить, что клапана погнулись

Установить на глаз, что при обрыве ремня или проскальзывании цепи ГРМ загнуло клапана, нельзя. Для этого нужно провести две нехитрые операции.

Для начала установим на ролики по меткам новый ремень ГРМ и потихоньку прокрутим коленчатый вал. Достаточно от двух до пяти оборотов чтобы определить, что клапана погнуты: если вращение свободное, то стержни клапанов целы, если затруднено – клапана загнулись.

новый ремень ГРМ

Бывает так, что коленвал прокручивается, а клапана все равно загнулись. Как в таком случае определить поломку? Надо замерить компрессию в цилиндрах, предварительно выкрутив свечи зажигания. Если в цилиндре компрессии нет — клапана погнулись.

Как не допустить поломки клапанов

Разберем причины, по которым мог порваться ремень, чтобы понимать, как предотвратить такую поломку.

Причина 1. Истек срок эксплуатации ремня ГРМ. Как и любой другой расходный материал, ремень газораспределительного механизма имеет свой ресурс работы. Производитель автомобиля в руководстве по эксплуатации указывает срок замены ремня ГРМ – для большинства моторов он наступает при пробеге 100-120 тысяч километров. Надеяться на то, что до этого момента ремень будет служить верой и правдой, конечно, можно, но для пущей верности рекомендуем на каждом плановом ТО проводить осмотр состояния ремня и при необходимости провести его замену. В таком случае мы не допустим его обрыва, и, как следствие, не будем расхлебывать проблемы с загнутыми клапанами.

Причина 2. Использование контрафактного ремня ГРМ. Некоторые автолюбители, желая сэкономить, покупают неоригинальные, дешевые ремни ГРМ, которые рвутся на малых пробегах – 5-7 тысяч километров. Совет – относитесь ответственно к покупке ремня ГРМ, лучше заплатить больше за этот расходник, чем потом раскошелиться на дорогостоящий ремонт головки блока цилиндров.

Причина 3. Поломка помпы ГРМ. В конструкции газораспределительного механизма некоторых двигателей помпа соприкасается с ремнем, и при выходе из строя этого узла его заклинивает, в результате чего ремень трется о помпу и перетирается, что приводит к его обрыву. Помпа изнашивается на тех же пробегах, что и ремень ГРМ, поэтому при замене ремня рекомендуем установить новую помпу.

Помпа

Причина 4. Износ распределительного вала. Эта поломка происходит на больших пробегах двигателя (от 150 тысяч км и более), а потому встречается не так часто. Заклинивание распредвала может привести к разрыву ремня ГРМ. Именно поэтому при покупке подержанного автомобиля с большим пробегом настоятельно советуем взглянуть на состояние распредвала.

Износ распредвала

Причина 5. Неисправность навесного оборудования привода ГРМ. Ремень газораспределительного механизма движется на роликах, которые тоже могут изнашиваться, заклинивать, что приводит к разрыву ремня и загибании клапанов.

Ролики ГРМ

Рекомендуем на каждом ТО проверять состояние натяжных роликов, регулярно смазывать и подтягивать их крепления, и при необходимости заменять их новыми.

Хотя двигатели с цепным приводом ГРМ считаются более надежными, бывает, что гнет клапана и у них. Происходит это по двум причинам: звенья цепи растягиваются или выходит из строя навесное оборудование привода (натяжные ролики и успокоители). Основная причина, по которой растягиваются звенья цепи ГРМ – некачественный материал, из которого она изготовлена. Такая беда случилась с двигателями Volkswagen TSI в середине 2000-х годов: немецкий автопроизводитель заказал цепи у недобросовестного подрядчика, и они начали выходить из строя на 20-40 тысячах пробега, провоцируя загибание клапанов. Чтобы у таких моторов не гнули клапана, следует периодически проводить диагностику цепи ГРМ и навесного оборудования и по необходимости менять их на новые.

Помимо этих способов предотвратить загиб клапанов можно, сделав на головках поршней специальные углубления, которые по своим габаритам будут соответствовать стержням клапанов. Если случится обрыв ремня или проскочит цепь, то, при остановке распредвала стержни клапанов не уткнутся в головки поршней, а войдут в углубления и остановятся там. Правда, у этого способа есть и свои минусы: двигатель с такими «тюнингованными» поршнями теряет до семи процентов своей мощности. Готовы ли вы дефорсировать мотор своего «железного коня» ради сохранности клапанов при выходе из строя привода ГРМ?

в чем причина и что с этим делать

Порой автомобили доставляют владельцам немало проблем. Одна из самых страшных поломок – загнутые клапаны. Это случается при обрывах ремня привода ГРМ. После обрыва клапаны полностью выходят из строя. Давайте разберемся в причинах, а также узнаем способы профилактики и ремонта.

Зачем клапаны нужны в двигателе?

Вначале нужно изучить теорию. Наверное, каждый автолюбитель знает количество цилиндров в двигателе своего автомобиля, но на вопрос о количестве клапанов сможет ответить не каждый. В большинстве современных ДВС может быть от 8 до 16 клапанов. Существуют такие силовые агрегаты, где их может быть 24 и более. Клапан является важной частью газораспределительного механизма двигателя. Он отвечает за подачу топливной смеси в камеру сгорания и за выход отработанных газов в выхлопную систему. На каждый цилиндр приходится от двух клапанов: один впускной, второй — выпускной. В 16-клапанных моторах на каждый цилиндр приходится по четыре клапана, если мотор четырехцилиндровый. Также существуют двигатели, где впускных элементов больше, чем выпускных. Это трех- и пятицилиндровые двигатели.

Клапан состоит из двух частей – это тарелка и стержень. Под удар при обрыве ремня ГРМ попадает именно стержень. Клапаны приводятся в движение посредством воздействия на них распределительного вала. Он, вращаясь вокруг своей оси в ГБЦ, может поднимать и опускать клапаны.

Распределительный вал приводится в действие от коленчатого вала – два этих элемента в любом ДВС связаны между собой ременным, зубчатым либо же цепным приводом. Посредством зубчатой передачи распредвал вращается внутри блока цилиндров. Данная передача вращает распредвал в ГБЦ. Сегодня более распространены ДВС, где в механизме ГРМ применяются ремни.

Последние имеют простую конструкцию, такой механизм дешевле в производстве. Однако надежность их значительно ниже, чем в случае с цепным приводом. Последний устроен сложнее – здесь имеются и дополнительные элементы. Это успокоители цепи и натяжные ролики.

Почему гнутся?

Ситуация, когда загнуло клапаны, может случиться в любом двигателе любой конструкции. При этом не имеет значения, сколько цилиндров в двигателе и сколько в нем клапанов. Причина поломки проста, и она одна. Это обрыв ремня в приводе или же цепи. Последние рвутся значительно реже по сравнению с ремнями. В случае с цепью она растягивается, а звезды перескакивают.

Распределительный вал после обрыва ремня ГРМ резко останавливается. Коленчатый при этом продолжит свое движение. Так, клапаны, которые утоплены в цилиндрах, столкнутся с поршнями, когда те достигнут положения верхней мертвой точки. А так как поршни обладают большой ударной энергией, то с легкостью согнут или сломают открытые клапаны.

Устранение последствий этой поломки очень дорогостоящее. Нужно вытаскивать из двигателя все испорченные клапаны. Также обязательно страдает весь механизм ГРМ и головка блока цилиндров. Далеко не всегда удается восстановить ГБЦ, и тогда поможет только замена на новую или контрактную.

Причины обрыва ремня ГРМ

Наиболее распространенные причины, которые приводят к обрывам приводного ремня, – это несоблюдение владельцами предписаний производителя по замене. Когда машина новая и находится на гарантии, то владельцы очень редко заглядывают под капот – всю работу по обслуживанию выполнит официальный дилер. Когда гарантия заканчивается, многие пытаются сэкономить на замене ремня.

Нередко может выйти из строя помпа. Во многих моделях авто она приводится от ремня ГРМ. Если помпа выходит из строя, то систему заклинит, а ремень протрется за несколько часов. Также одна из самых популярных причин – это некачественные ремни. Поэтому лучше приобретать качественные и оригинальные расходные материалы.

Могут выходить из строя и распределительные валы, а также натяжные ролики механизма ГРМ. Последние отваливаются или же могут заклинить – ремень или слетает с шестеренок или происходит обрыв. Вот из-за чего на ВАЗ загнуло клапаны.

С ремнем может случатся не только обрыв. Нередко зубья срезаются, а обнаружить их не так просто. Зубья могут проскакивать, если поломалась пружина натяжного ролика. На некоторых моторах шестеренка распределительного вала имеет специальную коническую посадку. В качестве страховки от проворачивания шестерни служит только затянутый болт. Если его не дотянуть, то есть риск, что шестерня провернется, а в результате гнет клапаны. Замена — единственный выход из ситуации.

Как избежать неприятностей?

Существует только один способ. Нужно точно соблюдать регламент производителя по замене расходных материалов. Замене подлежит не только ремень ГРМ, но и натяжные ролики, а также прочие элементы, которые находятся в зацеплении с ремнем и указаны производителем в регламенте.

Все комплектующие следует приобретать только в проверенных автомобильных магазинах.

Можно ли загнуть стартером?

Стартер гнет клапаны, причем легко. Такое случается, если неправильно устанавливать звезды или шестерни газораспределительного механизма по соответствующим меткам. Затем достаточно покрутить стартером. Если мотор запустится, то водитель сразу научится, как распознать, что клапаны загнулись. Но если промахнуться в метках незначительно, то поломки можно избежать. Для того чтобы решить проблему полностью, остается собрать привод по правилам.

Как определить гнутые клапаны?

Определить на глаз, что загнуло клапаны, невозможно. Для этого потребуется проведение простых, нехитрых действий. Вначале нужно установить ремень ГРМ по меткам, а затем крутить коленчатый вал вручную. Обычно требуется сделать от двух до пяти оборотов, чтобы выяснить, что клапаны действительно загнуты. Если коленчатый вал будет вращаться легко и спокойно, то элементы ГРМ целы. Когда вращение затрудненное, клапаны повреждены.

Бывает и так, что при свободном и легком вращении коленчатого вала клапаны все же согнулись. В таком случае выявить проблему можно при помощи замера компрессии. Если компрессия на нуле, то элементы ГРМ повреждены. Многие не знают, как проверить, загнуло ли клапаны. Это будет слышно. Двигатель будет работать неровно. Это хорошо ощущается даже на больших двигателях, где шесть и более цилиндров.

На каких двигателях не гнет клапаны?

Такие моторы существуют. Некоторые двигатели производил даже «АвтоВАЗ». Весь секрет — в поршнях со специальными выемками на рабочей части поршня. Эти выемки сделаны специально под клапана. При обрыве ремня ГРМ элемент просто уйдет в эти ямки, и конструкция останется целой. Необходимо будет только выставить шестерни по меткам и установить новый ремень.

Как узнать, гнет ли двигатель клапаны

А вот это сделать не получится. Здесь никаких хитростей и признаков нет. Визуально выявить, безопасен ли мотор, не получится.

Также отсутствуют надписи или какие-либо упоминания. Информацию можно получить в инструкции по эксплуатации или у официального дилера.

Заключение

Чтобы не заниматься заменой клапанов, рекомендуется вовремя менять ремень привода ГРМ. Если это автомобиль марки «АвтоВАЗ», то можно установить специальные защищенные поршни. Но они съедают часть мощности и увеличивают расход топлива. Нужно обязательно помнить, что при обрыве ремня газораспределительного механизма выходят из строя не только клапаны – может сломаться и вся головка. А это делает ремонт еще более дорогостоящим. На ремне ГРМ не стоит экономить.
