Регулировка клапанов альмера классик: Nissan Almera Classic Регулировка клапанов Киев (Ниссан Альмера Классик)

Регулировка клапанов двигателя ниссан алмера классик

  • Для этого необходимо снять клапанную крышку, замерить клапанные зазоры, после чего снять распредвалы, снять размерные стаканчики, с помощью математических расчетов и размеров стоящих у вас стаканчиков (с обратной стороны) высчитать новые размеры, заказать их, установить и проверить размеры заново.

    Россия, Renault Fluence

  • Вот это да… .говорили ,что шайбы.Ну ладно,раз уж женился на Альмере,то где можно найти справочник с полным описанием этой операций,какие инструменты ,какие зазоры и. т.д. Дело то в том ,что хочу установить газовое оборудование.А с газом нужно ведь часто проверять зазоры.Если сможете подскажите пожалуйста.

    Казань, Nissan Almera Classic

  • Не понял, этих сменных шайб называют стаканчиками что ли? А нужно ли снимать распредвалы для этого? Если так ,кто то из нас…….. . Я или конструктор или…… .

    Казань, Nissan Almera Classic

  • При эксплуатации ГБО рекомендуется чаще проверять зазоры. Скиньте свою почту- попробую вам найти и скинуть руководство по регулировке.

    Россия, Renault Fluence

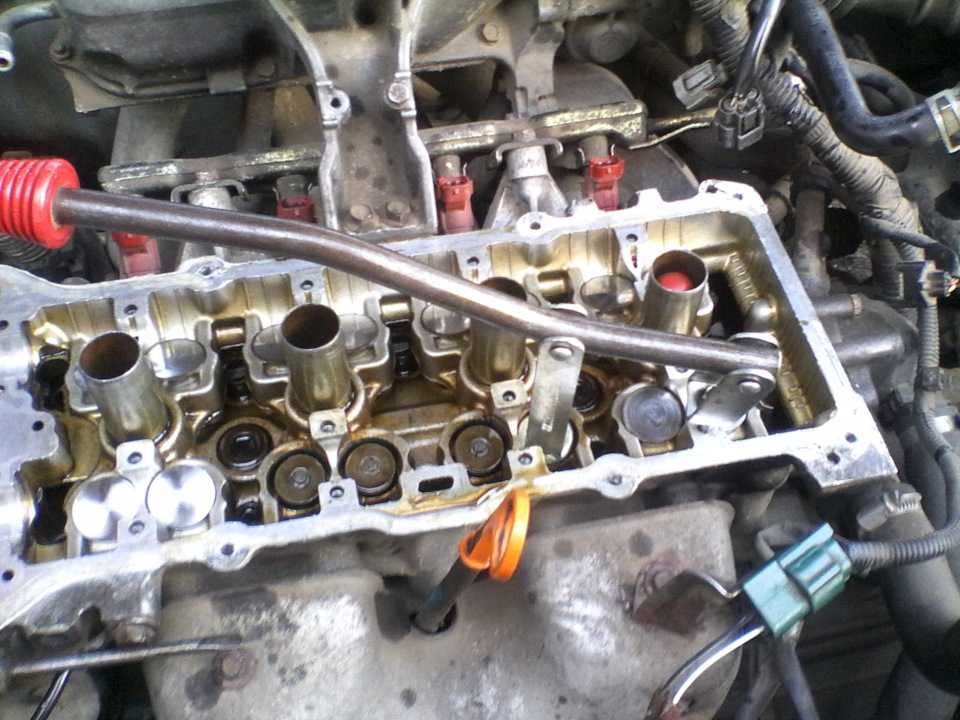

  • В корпус стаканчика сверху вставлена регулировочная шайба, на которую с обратной стороны написан ее размер. Без специнструмента шайбу, не снимая стаканчика (соответственно распредвалов) не извлечь. Поэтому проще снять для этого валы. Всего есть 73 заводских размера регулировочных шайб, размером от 2,00 до 2,98 мм..
    Формулы для расчета толщины новых шайб:
    Для клапанов впускного распределительного вала: N = R + (M – 0,37) мм, для клапанов выпускного распределительного вала: N = R + (M – 0,40) мм, где N – толщина новой шайбы, мм; R – толщина снятой шайбы, мм; M – измеренный клапанный зазор.

    Россия, Renault Fluence

  • спасибо, [email protected]

    Казань, Nissan Almera Classic

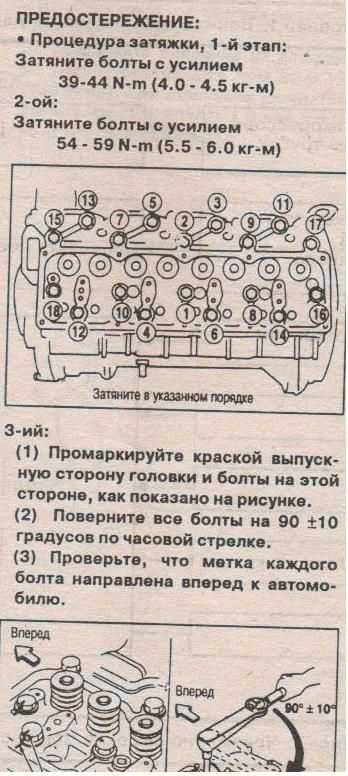

  • Вот вырезка из книги по ремонту.

    Россия, Renault Fluence
