Признаки неисправности обратного клапана «обратки» ВАЗ 2109

Один из элементов топливной системы карбюраторного двигателя автомобиля ВАЗ 2109 (2108, 21099) — обратный клапан на сливной магистрали («обратке»).

Он необходим для предотвращения выливания бензина из топливного бака в случае переворачивания автомобиля и устанавливается в разрыв трубки сливной обратной магистрали из карбюратора в бак.

Сливная магистраль — «обратка» топливной системы карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Чтобы обеспечить предотвращение выливания бензина обратный клапан устроен так, что пропускает топливо только в одном направлении (от карбюратора в бак), но ни как обратно.

Признаки неисправности обратного клапана сливной магистрали ВАЗ 2109

1. Двигатель автомобиля плохо запускается.

Холодный еще более менее, а вот прогретый с первой попытки завести не удастся.

2. Двигатель троит на холостых и пытается заглохнуть.

Холостой ход не устойчивый, регулировке винтами «качества» и «количества» подается с трудом или вообще не поддается.

Причины неисправности обратного клапана

Основная причина его неисправности — засорение отложениями или выход из строя. В следствии чего сливная магистраль перестает нормально функционировать, возрастает давление топлива на игольчатый клапан, он начинает больше чем надо пропускать его в поплавковую камеру, уровень в ней поднимается, вызывая попадание лишнего топлива через систему ГДС карбюратора в двигатель. Топливная смесь сильно обогащается. Как следствие залив свечей зажигания и перебои в работе двигателя на разных режимах.
hr>
Помимо прочего бензонасос сильно перегревается (так как он охлаждается за счет постоянного протока бензина). В нем, и в подающей магистрали, образуются паровые пробки, которые опять же давят на игольчатый клапан вызывая переобогащение топливной смеси. Двигатель глохнет. В ряде случаев, быстро восстановить работоспособность бензонасоса, помогает мокрая тряпка, положенная на бензонасос сверху.

Что делать если имеются признаки неисправности обратного клапана?

— Клапан нужно снять и продуть. Исправный клапан легко продувается ртом только в одном направлении (указано стрелкой на его корпусе). Неисправный не продувается ни в каком направлении. И его нужно заменить.

— Рекомендуется  периодически проверять (продувать, в направлении к бензобаку, при снятой с его заливной горловины крышке) проходимость обратной магистрали и обратного клапана топливной системы, в случае засорения производить ее прочистку.

Примечания и дополнения

— В ряде случаев владельцы карбюраторных восьмерок и девяток удаляют обратный клапан и ставят цельную трубку взамен разорванной чтобы предупредить его возможную неисправность и облегчить слив топлива в бак. Такая доработка на работу топливной системы ни как не влияет и может быть проделана, но из соображений безопасности лучше обратный клапан не удалять, так как от случайностей в нашей жизни зависит очень многое.

— Так же система возврата топлива в бензобак и ее обратный клапан  предотвращает резкое увеличение давления топлива на игольчатый клапан карбюратора после остановки двигателя автомобиля.

— Возрастание давления топлива на входе в карбюратор может так же случиться по причине неисправности клапанов бензонасоса или неправильной регулировки его привода.

Еще статьи по топливной системе карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

— Проверка системы вентиляции бензобака на автомобилях ВАЗ 2108, 2109, 21099

— Из выхлопной трубы глушителя пахнет бензином, почему?

— Топливные фильтры системы питания двигателей 2108, 21081, 21083

— Неисправности топливной системы автомобилей ВАЗ

— Не держит игольчатый клапан поплавковой камеры, причины

Подписывайтесь на нас!

Автор MechanikОпубликовано 26.05.202103.09.2022Рубрики Топливная система ВАЗ 2108, 2109, 21099Метки ВАЗ 2109, карбюратор, неисправность обратного клапана, обратка, обратный клапан 9 949 views

Обратный клапан топливной системы ваз 2107. Система питания двигателя

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

«Обратка» топливной системы двигателя с карбюратором Солекс, автомобилей ВАЗ 2108, 2109, 21099

Система питания (топливная система) двигателя с карбюратором Солекс, переднеприводных автомобилей ВАЗ 2108, 2109, 21099, имеет две магистрали: топливоподающую из бензобака в карбюратор и обратную из карбюратора в бензобак («обратка»). Обратная магистраль предназначена для слива лишнего топлива из карбюратора при работе двигателя автомобиля на разных режимах.

Устройство системы возврата топлива карбюратора Солекс

— Штуцер возврата топлива с калиброванным отверстием

Предназначен для ограничения объема сливаемого в «обратку» топлива. Тем самым достигается оптимальное давление в топливной магистрали от бензонасоса до игольчатого клапана карбюратора.

— Топливная возвратная магистраль

Резиновые шланги и металлическая трубка под днищем автомобиля от топливовозвратного штуцера карбюратора до штуцера на топливозаборнике в топливном баке, по которым лишнее топливо сливается в топливный бак.

— Обратный клапан

Пропускает топливо только в одном направлении. Предназначен для предотвращения выливания топлива из бензобака при опрокидывании автомобиля.

Принцип действия системы возврата топлива карбюратора Солекс

При работе двигателя бензонасос создает определенное давление в топливоподающей магистрали до игольчатого клапана. Это давление избыточно для нормальной работы игольчатого клапана карбюратора (возможен «перелив»). Поэтому лишнее топливо сбрасывается через топливоотводящий штуцер с калиброванным отверстием в обратную магистраль и далее в бензобак. Тем самым обеспечивается нормальная работа карбюратора и двигателя автомобиля, охлаждение бензонасоса и проходящего через него топлива за счет его постоянной циркуляции, удаление воздушных пробок из бензонасоса и топливоподающей магистрали. Калиброванное отверстие в топливовозвратном штуцере, дозирующее объем сливаемого топлива, обеспечивает поддержание необходимого давления перед игольчатым клапаном карбюратора.

Неисправности системы возврата топлива

Основные неисправности – засорение обратной магистрали и выход из строя обратного клапана. В следствии чего сливная магистраль перестает нормально функционировать, возрастает давление топлива на игольчатый клапан, он начинает его пропускать в поплавковую камеру, уровень в ней поднимается, вызывая попадание лишнего топлива через систему ГДС карбюратора в двигатель. Топливная смесь сильно обогащается. Как следствие залив свечей зажигания и перебои в работе двигателя на разных режимах. Помимо прочего бензонасос сильно перегревается, в нем и подающей магистрали образуются воздушные пробки. Двигатель глохнет. В ряде случаев, быстро восстановить работоспособность бензонасоса, помогает мокрая тряпка, положенная на бензонасос сверху.

Поэтому проходимость обратной магистрали и обратного клапана топливной системы необходимо периодически проверять (продувать, в направлении к бензобаку, при снятой с его заливной горловины крышке), в случае засорения производить ее прочистку.
Примечания и дополнения
— Помимо перечисленного выше система возврата топлива в бензобак предотвращает резкое увеличение давления топлива на игольчатый клапан карбюратора после остановки двигателя автомобиля.

— Возрастание давления топлива на входе в карбюратор может так же случиться по причине неисправности клапанов бензонасоса или неправильной регулировки его привода.

Еще статьи по топливной системе карбюраторных двигателей

— Система вентиляции бензобака карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

— Прочистка бензобака автомобилей ВАЗ 2108, 2109, 21099

— Нет подачи топлива в карбюратор, причины, устранение

Разновидности клапанов

• 1 Разновидности клапанов
• 2 Немного о ТНВД

В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.

1. В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
2. Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
3. Он обеспечивает улучшение наполнения насоса топливом.
4. Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
5. Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.

Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.

Грибовидный нагнетательный клапан
Наибольшее распространение	Дизельные системы
Клапанс отсасывающим пояском	Прижимается к гнезду пружиной а его подъем зависит от ограничителя
Принцип действия	В процессе нагнетания топливо давит снизу на грибок клапана, вследствие чего он поднимается и открывает доступ к форсунке. При прекращении подачи пружина опускает клапан вниз, а затем плотно прижимает его к гнезду. При входе отсасывающего пояска в направляющую происходит увеличение объема нагнетательной линии и снижение давления в системе.
Цилиндрические клапаны
Форма	Стакан
Масса	Масса цилиндрических клапанов по сравнению с грибовидными меньше. Они позволяют обеспечить заметное уменьшение объема штуцера.
Пластинчатые клапаны
Устройство	Просты по устройству, обладают малой массой, поэтому малоинерционны.
Принцип действия	При повышении давления поднимаются обе пластины. Когда нижняя пластина упирается в выступ гайки, верхняя продолжает передвигаться вверх и открывает доступ топливу к штуцеру.
Комбинированные клапаны
Назначение	Комбинированные клапаны применяют для устранения колебаний в нагнетательном топливопроводе.
Принцип действия	Клапансостоит из двух пластиодна из которых нагружена пружиной. При ходе нагнетания пластина 1 передвигается вверх и выступами упирается в корпус. Топливо проходит через отверстие в нижней пластине, обтекает верхнюю пластину и поступает в нагнетательный топливопровод. После отсечки давлением топлива верхняя пластина прижимается к нижней, разобщая топливопровод и насос высокого давления.
Двойные клапаны
Сфера применения	Двойные клапаны устанавливают в ответственных тяжелых дизелях.
Назначение	Наличие двух последовательно расположенных клапанов обеспечивает большую надежность работы топливной системы, так как создается большая герметичность узла. Кроме того, в случае выхода из строя одного из них при заедании или попадании под конус твердых загрязнений другой продолжает самостоятельно выполнять функции разобщения трубопровода и насоса.

Регулятор давления ВАЗ 21083, 21093, 21099, инжектор

Регулятор давления является элементом системы подачи топлива (системы питания) инжекторного двигателя автомобилей ВАЗ 21083, 21093, 21099.

Назначение регулятора давления

Регулятор давления предназначен для регулировки величины давления топлива в системе питания и поддержания его в заданных пределах, обеспечивающих правильное функционирования системы впрыска на разных режимах работы двигателя.

Расположение на двигателе

В топливных системах автомобилей ВАЗ 21083, 21093, 21099 регулятор давления топлива установлен на топливной рампе двигателя, слева по ходу движения автомобиля.

Устройство регулятора давления топлива

Регулятор давления топлива ВАЗ 21083, 21093, 21099 представляет собой клапан мембранного типа, открывающийся при повышении давления топлива и пропускающий его через сливную магистраль обратно в бензобак. Регулятор крепится к рампе двумя болтами (под шестигранник на 5 мм). Соединение регулятор – рампа уплотнено резиновым кольцом. Сверху, на штуцер регулятора давления, одевается шланг подачи разрежения, снизу, гайкой на 24 мм, крепится сливная трубка обратной магистрали.

Внутри регулятора давления установлена мембрана (диафрагма), разделяющая его полость на две изолированные части (одна с топливом, соединенная с рампой, в другую подается разрежение из под дроссельной заслонки). Мембрана соединена с клапаном, который отпирает, или наоборот, запирает выход в сливную магистраль. С противоположной стороны мембрана подперта возвратной пружиной.

Устройство регулятора давления топлива автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем

Принцип действия регулятора давления

Регулятор давления поддерживает давление топлива в топливной рампе в пределах 2,8 – 3,2 бар. Такое давление необходимо для правильной работы форсунок. Если давление топлива превышает указанные пределы, мембрана перемещается вовнутрь корпуса регулятора, преодолевая сопротивление возвратной пружины и открывая соединенный с ней запорный клапан. Топливо через клапан сбрасывается в обратную магистраль. Давление падает, мембрана перемещает клапан обратно, перекрывая слив топлива.

Помимо этого на работу регулятора влияет открытие, либо закрытие дроссельной заслонки и соответственно увеличение или уменьшение нагрузки на двигатель. При повышении нагрузки требуется большее давление в топливной рампе, при понижении меньшее. Для этого в пространство за мембраной регулятора подается разрежение из ресивера двигателя. При его наличии, либо отсутствии мембрана, воздействуя на клапан, закрывает или открывает сброс топлива.

Когда дроссельная заслонка закрыта (например, холостой ход), разрежение во впускном коллекторе двигателя велико и мембрана оттягивается назад, отпирая клапан. Топливо сбрасывается, давление в топливной рампе падает.

После нажатия на педаль «газа» разрежение за дроссельной заслонкой падает и соответственно это падение через шланг передается в задиафрагменное пространство регулятора. Диафрагма (мембрана) под действием пружины перемещается вперед, воздействует на клапан и тот перекрывает сброс топлива. Давление в топливной рампе повышается, что улучшает эффективность работы форсунок.

Неисправности регулятора давления

Основной неисправностью регулятора давления топлива является зависание диафрагмы в определенном положении из-за потери подвижности. В зависимости от того, в каком положении зависла диафрагма давления в топливной рейке или не будет совсем, или оно будет повышенным. Для выявления неисправности следует провести проверку регулятора давления. Неисправный регулятор следует заменить.

Применяемость регулятора давления в топливных системах автомобилей ВАЗ 21083, 21093, 21099

Автомобили ВАЗ 21083, 21093, 21099: ЭСУД с блоком управления GM ISFI-2S – регулятор давления 2112-1160010-01 (производства GM). С блоками Январь, BOSH, VS – регулятор давления 2112-1160010 (отечественного производства).

Примечания и дополнения

— Возвратная пружина мембраны регулятора давления топлива подобрана таким образом, чтобы своей упругостью поддерживать мембрану в определенной зоне.

— При нажатии на педаль «газа» давление в топливной рампе повышается на 0,5 бар за счет регулятора давления. Производительность форсунок в этом случае сразу увеличивается.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по инжектору автомобилей ВАЗ 21083, 21093, 21099

— Нет давления в топливной рампе, признаки и причины

— Применяемость контроллеров (блоков управления) в системах впрыска топлива автомобилей ВАЗ 2108, 2109, 21099

— Схема системы подачи топлива автомобилей ВАЗ 2108, 2109, 21099 (под нормы ЕВРО-2)

— Датчик положения коленчатого вала двигателя (ДПКВ) ЭСУД ВАЗ 2108, 2109, 21099

— Дроссельный патрубок (узел) системы впрыска двигателя автомобилей ВАЗ 2108, 2109, 21099

— Порядок работы системы впрыска двигателя автомобилей ВАЗ 2108, 2109, 21099

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Регулятор давления топлива (редукционный клапан) – устройство и функции

В автомобильных моторах с системой впрыска используется регулятор давления топлива (его еще называют редукционным клапаном). В двигателях данного типа количество впрыскиваемого топлива определяется продолжительностью впрыска и составом горючей смеси (ее пропорциями).

В системах с рециркуляцией горючего РДТ, установленный на топливной рампе, сливает излишки поступившего к форсункам топлива обратно в бак. В системах без рециркуляции РДТ устанавливается в корпусе топливного насоса или в баке, и обеспечивает стабильное давление горючего в системе по отношению к атмосферному давлению. Мощность двигателя в такой системе регулируется продолжительностью впрыска горючего в форсунки.

Конструктивно РДТ представляет собой мембрану, которая уравнивает давление горючего, с одной стороны, и давление прижимной пружины и поступающего в мотор воздуха – с другой.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.

Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.

Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.

Особенности топливной системы

«Семерка» является усовершенствованной версией «Шестерки». Последняя, в свою очередь, как и все ее предшественники, отличалась карбюраторной системой питания. На ВАЗе-2107 для подачи горючей смеси может использоваться инжектор. Данная система отличается более надежной и эффективной работой. Использование инжекторной системы питания на ВАЗе-2107 позволило увеличить на 5 процентов мощность и снизить на 7 процентов расход топлива.

Инжекторные система — это целый комплекс деталей, объединяющий в себе следующие элементы:

• Блок управления.
• Датчики (массового расхода воздуха и лямбда-зонд).
• Регулятор холостого хода.
• Топливный бак с клапаном адсорбера.
• Насос.
• Фильтр.
• Форсунки.
• Соединяющие трубки и шланги, а также проводку.

Более подробная ВАЗа-2107 (инжектор) представлена ниже.

Как это работает? Горючее подается на форсунки под давлением. Оно намного выше, чем у карбюраторных авто, но закачивается оно не механическим, а уже электрическим насосом. На инжекторных «Семерках» насос погружного типа установлен прямо в бак. На карбюраторных же он механический и находится в подкапотном пространстве. Из-за этого он часто перегревался в жаркие дни.

Погружной насос выкачивает топливо из бака, куда оно посредством трубок попадает во впускной коллектор под давлением 3 — 3,5 атмосферы. Предварительно бензин проходит процедуру очистки. Для этого предусмотрен фильтр тонкой и грубой очистки (последний находится прямо перед насосом). Количество топлива, что поступает в цилиндры, дозируется самими форсунками при помощи электроники. Лишний бензин поступает через топливный обратный клапан в бак. Этот элемент двухходовой. Обозначен он цифрой 10 на схеме топливной системы ВАЗа-2107 (инжектор), которая представлена выше.

Все процессы по подаче и приготовлению смеси бензина происходят автоматически. Как отмечают отзывы, система довольно надежная и не требует регулировок, как в случае с карбюратором. Но с ней иногда могут возникать проблемы. Например, внезапно появляется запах бензина в салоне ВАЗа-2107 (инжектор). Что делать и чем это опасно, рассмотрим далее.

Характерные признаки неисправности обратного клапана

Это может быть: неожиданная смена оборотов силового агрегата при запуске или во время движения; пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера; нестабильная работа мотора на низких или холостых оборотах; потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена. В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом. Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей. Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти. К сведению. Этот способ только для автомобилей, в которых установлены резиновые шланги. Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

Где находится обратный клапан

Врага нужно знать в лицо, поэтому начнем с поисков обратного клапана в системах питания автомобилей. Клапан может быть установлен в корпусе бензонасоса инжекторных двигателей, на топливной рампе и просто в топливопроводе между бензобаком и топливными форсунками. На дизелях его устанавливают между ручным насосом низкого давления и ТНВД для того, чтобы давление на входе в насос высокого давления всегда было стабильно. Такая система установлена на всех двигателях КАМАЗ 740, Tatra, MAN и Рено Магнум. В дизелях с системой предпускового подогрева топлива обратный клапан в обязательном порядке установлен перед системой подогрева, как в грузовиках Магирус, тех же КАМАЗ арктического исполнения, да и многих других.

Обратный клапан инжекторных двигателей может находиться на топливной раме

В легковых автомобилях отечественного производства с инжекторами, 16-клапанном ВАЗ 2110, 2114 обратный клапан установлен в бензонасосе и на топливной рампе, по аналогии с дизельной системой. В старых карбюраторных автомобилях, ВАЗ 2108, 2109, классических заднеприводных моделях роль обратного клапана играет сам бензонасос, который установлен на блоке цилиндров и не пропускает топливо обратно в бак, благодаря герметичному выпускному клапану бензонасоса. Когда клапан теряет герметичность, бензин уходит в бак полностью, и запуск двигателя возможен только при условии ручной подкачки.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см2 (для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным.

АКПП Tiptronic — что это такое и зачем он нужен?

Аккумулятор с технологией AGM — что это такое и как работает?

Как работает система EBD в автомобиле?

Об установке фильтра тонкой очистки топлива

Не следует забывать о том, что такая неисправность карбюратора, как «чихание» или внезапная потеря мощности, движение «рывками» может говорить о засорении топливных жиклеров. Это может произойти из – за мелких частиц, попадающих в топливо. Причиной может служить как некачественный бензин с завода, так и слив последней партии топлива из цистерны бензовоза, попавшей именно в ваш бак. Если топливо не фильтровать, то ремонт карбюратора или бензонасоса «не за горами».

Насколько эффективна эта «ловушка», видно на рисунке.

Если фильтр не установлен, то его нужно установить самостоятельно. В среднем, ресурс фильтра составляет 20-30 тысяч километров пробега. В процедуре установки нет никакой сложности, нужно только помнить про три основных момента:

Существует правило, по которому фильтр тонкой очистки должен быть установлен до бензонасоса. В таком случае бензонасос прослужит дольше, и ремонт не потребуется. Например, на рисунке видим неправильную установку фильтра – после бензонасоса, кроме того, фильтр расположен в сильно греющейся зоне двигателя. В случае трещины корпуса может вытечь бензин, увлечься назад током воздуха на горячие выпускные коллекторы, и вызвать пожар.

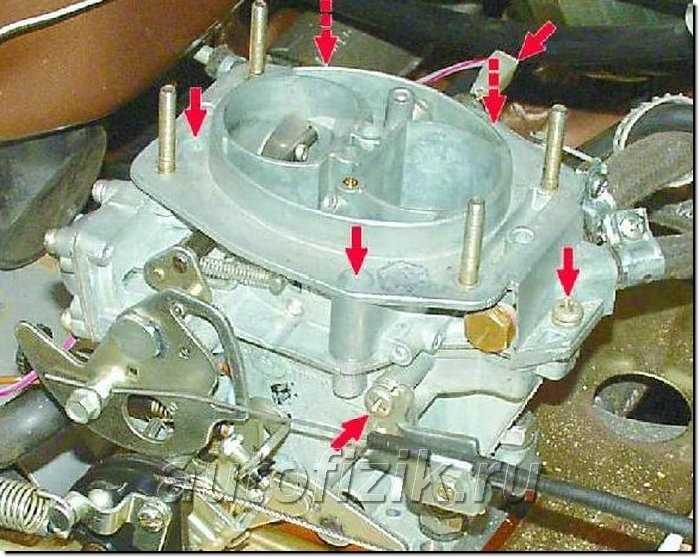

Как устроен карбюратор ВАЗ-2109?

Карбюратор ВАЗ-2109 — устройство, выполняющее функцию подготовки рабочей смеси для дальнейшего ее проникновения в камеру сгорания двигателя. По сути, эта деталь дозирует нужное количество воздуха, который необходимо смешать с бензином, чтобы готовое вещество полностью сгорело внутри ДВС. А для того, чтобы в мотор попала нормальная смесь, не очень бедная и не обогащенная, существуют специальные устройства, такие как экономостат, экономайзер, пуско-обогащающее устройство и ускорительный насос. Они входят в состав каждого дозирующего элемента на ВАЗ-2109.легковые автомобили. Карбюратор «девятки» и его устройство подробно рассмотрены в этой статье.

Экономостат и ускорительный насос:

• Поплавковая камера;
• Небулайзер ускорительного насоса;
• Диск привода акселератора;
• Распылитель экономостата;
• Насос струйный;
• Напорные и топливные клапаны;
• Жиклер экономостата;
• Рычаг дроссельной заслонки;
• Пружина поршня;
• Обратный клапан ;
• Вал привода ускорительного насоса;
• Дроссельный клапан;
• Поршень ускорительного насоса.

Экономайзер

Без него не обходится ни один карбюратор ВАЗ-2109. Это устройство, которое обогащает топливную смесь при полной нагрузке двигателя. Чаще всего этот механизм взаимодействует с основной системой дозирования, тем самым увеличивая количество поступающего бензина на смесеобразование. Дополнительное топливо поступает в жиклер форсунки через клапан с пневматическим или механическим приводом.

Экономостат

Имеет аналогичную функцию (как и первый прибор) — обогащение смеси при нагрузке двигателя. Однако от экономайзера он отличается более простой конструкцией.

Принцип работы экономостата

При работе двигателя в диффузоре создается разрежение, при котором бензин поступает в воздушный поток из поплавковой камеры. При этом он проходит через топливный жиклер экономостата (эти детали также устанавливаются в карбюратор на ВАЗ-2109). Попадая в воздушный поток, готовая смесь рассеивается. Если двигателю нужна более обогащенная смесь, в ячейку поступает больше бензина. Таким образом, экономостат может регулировать расход и дозировку топливно-воздушной смеси для прохождения в камеру сгорания.

Зачем в карбюратор ВАЗ-2109 установлен ускорительный насос?

Если первые два устройства служили для обогащения топливно-воздушной смеси при полной нагрузке двигателя, то насос работает при открытии дроссельной заслонки. Может иметь вакуумный или механический привод. Ускоренный насос состоит из таких частей как:

• Воздушная заслонка;
• Предохранительный клапан ;
• Дроссельный клапан;
• Пружина клапана.

И последний механизм системы питания бензиновых двигателей внутреннего сгорания, из которых состоит карбюраторный ВАЗ-2109, это пусковое устройство. Служит для обогащения при запуске холодного двигателя. По своей конструкции это воздушная заслонка, которая установлена ​​в воздушном патрубке карбюратора. Этот механизм управляется с помощью троса.

Игольчатый и электромагнитный клапаны карбюратора ваз 2109

«Самара» (ВАЗ 2109), сам по себе — автомобиль долговечный и надежный. А если что-то и «летает», то это, как правило, результат экстремальных температур или неправильной эксплуатации. Но время не щадит никого, даже автомобили. Поэтому в один прекрасный день он может просто не запуститься. И причина такой неисправности может быть не в двигателе, не в зажигании. Часто к таким повреждениям приводит выход из строя клапанов.

Проверка и ремонт клапана

Проверка клапанов – обязательный процесс диагностики автомобиля. Поможет отсеять некоторые варианты причин неисправности

Часто бывает так, что игольчатый клапан карбюратора ВАЗ 2109 иногда может просто «залипнуть». И это вызывает проблемы. Если топливный игольчатый клапан неисправен, его необходимо очистить или заменить.

Бывает, что клапан перестает работать в очень жаркую погоду. Это может выражаться в том, что машина заводится, но через десять-двадцать секунд двигатель глохнет. Внешне определить причину очень проблематично.

Иногда в таких случаях помогает постукивание по крышке карбюратора, а затем производится несколько ударов по ручному приводу топливного насоса.

Когда игольчатый клапан прекращает свою работу в закрытом состоянии, то видимо ничего не происходит и никаких звуков вы не услышите. А открытый клапан дает звук бензина, заполняющего поплавковую камеру.

Процесс замены игольчатого клапана карбюратора ВАЗ 2109

Рекомендуем не издеваться над автомобилем и заменить клапан. В противном случае рано или поздно вам придется заняться более серьезным ремонтом карбюратора ВАЗ 2109..

Внимание! Замена осуществляется только на холодном автомобиле.

• Необходимо ослабить болты крепления троса и оплётки приводного «подсоса». После этого его можно свободно снять с карбюратора.
• Теперь нужно до упора хомуты снять с карбюратора шланг, подающий бензин и «обратку». Можно отсоединить провод от клапана экономайзера принудительного холостого хода.
• Когда вы это сделаете, вам нужно открутить пять винтов, которые крепят крышку карбюратора. Очень важно не повредить ни прокладку, ни поплавки. Теперь можно снять крышку.
• Переверните крышку так, чтобы поплавки оказались вверху. После этого можно взять шило и надавить на ось поплавков, чтобы снять их. Делаем все аккуратно, во избежание повреждения язычков. В противном случае уровень топлива может быть нарушен.
• Теперь снимите старый клапан. Новые сделаны таким образом, что его игла по сути является отдельной деталью. Это очень удобно, так как теперь уздечка легко надевается на язык.
• Перед установкой нового клапана обязательно замочите новую иглу на десять минут в бензине.
• Установите новый клапан.
• Иглу надевают на уздечку языка. При этом он вставляется в сам корпус. Далее устанавливаются поплавки, с совмещением отверстий под ось кронштейна и поплавки. Возвращаемся на законное место, ось плывет.
• Теперь крышку можно вернуть на место. Но в идеале помыть еще и топливный фильтр. Для этого откручиваем пробку, которая находится напротив входного отверстия и вытаскиваем фильтр. После этого его промывают в бензине и ставят на место.
• Закрутите винты на крышке карбюратора.
• Возвращаем на место шланги и кабель, прикручиваем.

Рекомендуемый артикул: Новые автомобили до 500 000 рублей в хорошей комплектации

После этого проблем с залипанием клапана точно не будет. При необходимости проверить электромагнитный клапан карбюратора ВАЗ 2109.

Проверка электромагнитного клапана карбюратора ВАЗ 2109 и его блока управления

В карбюратор ВАЗ 2109 установлен электромагнитный клапан и его блок управления. Этот блок включает вентиль в 1900 об/мин и отключается при 2100 об/мин. Как только двигатель достигнет заданной частоты вращения коленчатого вала, произойдет разрыв в цепи электропитания электромагнитного клапана карбюратора ВАЗ 2109 и подача бензина прекратится.

И наоборот, при снижении частоты вращения до 1900 об/мин цепь снова замыкается и подача топлива восстанавливается. Для того, чтобы проверить правильность работы электромагнитного клапана ВАЗ 2109, выполните следующие действия:

• включить двигатель и прогреть его до рабочей температуры;
• затем следует отсоединить разъем от провода клапана и замкнуть его на массу;
• Постепенно увеличить обороты двигателя до 2100 и зафиксировать их в этой точке.
• при достижении двигателем 2100 об/мин вы почувствуете появление автоколебательного режима с пульсацией оборотов. Это связано с тем, что подача топлива прекратилась — клапан закрыт.
• как только вентиль закрывается, то естественное постепенное снижение оборотов до 19Далее следует 00 оборотов, и как только эта отметка будет достигнута, электромагнитный клапан автоматически откроется и топливо снова начнет поступать в двигатель — начнутся обороты до 2100 об/мин.

В большинстве случаев режим включения/выключения клапана является циклическим процессом и происходит каждые 1-2 секунды. Итак, если вы не увидели этого цикличного процесса при проверке, но уверены, что клапан исправен, то вам следует разобраться с блоком управления. Или поменять клапан на новый для большей уверенности.

Рекомендуемый артикул: Панель приборов ВАЗ 2114 (обозначение, описание и схема)

Для проверки блока управления электромагнитным клапаном карбюратора ВАЗ 2109 следует подготовить дополнительный провод, длины которого должно хватить от нашего клапана до батареи, а именно к плюсовой клемме. Кроме того, требуется контрольная лампа напряжения. Далее необходимо проделать следующие действия:

• отсоединить кабель питания от электромагнитного клапана карбюратора ВАЗ 2109 и предварительно подготовленным проводом подключить клапан к клемме аккумулятора, не тревожа мотор;
• Питающий кабель клапана, который был отключен, подключить к плюсовой клемме контрольной лампы, а минус к массе.
• запустить двигатель и дать ему поработать на холостом ходу при частоте вращения коленчатого вала 850-900 об/мин, при этом контрольная лампа должна гореть.
• плавно увеличивать скорость до 2100 скорость и при достижении этой отметки лампа погаснет, а уменьшив скорость до 1900 она загорится снова.
