Как выставить зажигание на ВАЗ-2114 8 клапанов: инжектор, видео

Вторая Самара стала первой машиной среди ВАЗовских переднеприводников с инжекторной системой питания изначально. Первые экземпляры ВАЗ-2114 ещё выходили в продажу с восьмерочным инжекторным мотором и бесконтактной системой зажигания, а следующие двигатели — уже имели полностью электронную систему при тех же 8 клапанах. Перед тем как выставить зажигание нужно узнать, какая система установлена на двигателе, чем мы сейчас и займёмся.

Содержание

• 1 Системы зажигания 8-клапанной инжекторной ВАЗ-2114
  • 1.1 Бесконтактная электронная система зажигания
• 2 Выставляем зажигание на инжекторном двигателе
  • 2.1 Проверяем выполненную работу. Пошаговая инструкция
• 3 Видео о проверке зажигания на ВАЗ-2114

Системы зажигания 8-клапанной инжекторной ВАЗ-2114

Модуль системы зажигания

Вычислить какая стоит система зажигания на ВАЗ-2114 достаточно просто — если установлен прерыватель, аналог трамблёра контактной системы зажигания, это значит, что система бесконтактная, но с прерывателем-распределителем. В этом случае угол опережения зажигания выставляется проворачиванием распределителя на определённый градус. Точность регулировки зависит от опыта мастера, а также применяемого оборудования. Тем не менее такая система позволит гибко и точно выставит зажигание при помощи стробоскопа.

Бесконтактная электронная система зажигания

На большинстве двигателей, которые устанавливали на вторые Самары и ВАЗ десятого семейства, система зажигания бесконтактная электронная. Здесь нет никакого распределителя, поэтому регулировка угла опережения зажигания производится автоматически в реальном времени и исключительно средствами системы управления двигателем, электроникой. Система не требует обслуживания, а её схема представлена на фото ниже.

Выставляем зажигание на инжекторном двигателе

Как видно из приведённой схемы, которая реализована в инжекторных восьмиклапанниках, для корректной работы системы зажигания электронному блоку управления двигателем необходимо подать нужную информацию с датчиков. Основной датчик для работы системы — датчик положения коленчатого вала. Он находится на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть в торец коленвала.

Датчик положения коленчатого вала

На шкиве коленвала установлен задающий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подаётся на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подаёт сигнал на модуль зажигания, который и распределяет искру между свечами.

Кроме этого, датчик положения коленвала задаёт момент впрыска топлива, поэтому в первую очередь проконтролируем его состояние.

1. Снимаем защитный кожух с привода газораспределительного механизма.

   Снимаем защитный кожух ГРМ

2. Контролируем зазор между датчиком и задающим зубчатым диском. Он не должен быть больше 0,5-0,7 мм, в противном случае импульс от датчика на ЭБУ будет слишком слабым, а это чревато пропусками в искрообразовании.

   Схема поступления сигнала от датчика коленвала: 1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала

3. Если зазор между датчиком и диском в норме, контролируем соответствие меток. Это необходимо для того, чтобы убедиться в том, что шкив на коленвале не сместился на шпонке. В таком случае датчик будет давать неверные показания и система подачи топлива и система зажигания не смогут работать корректно.
4. Совмещаем метку на маховике с меткой на картере КПП. Для этого существует лючок, в котором видно обе метки. Проворачивая коленвал, добиваемся полного совмещения двух меток.

   Совмещаем метку на маховике с меткой на картере КПП

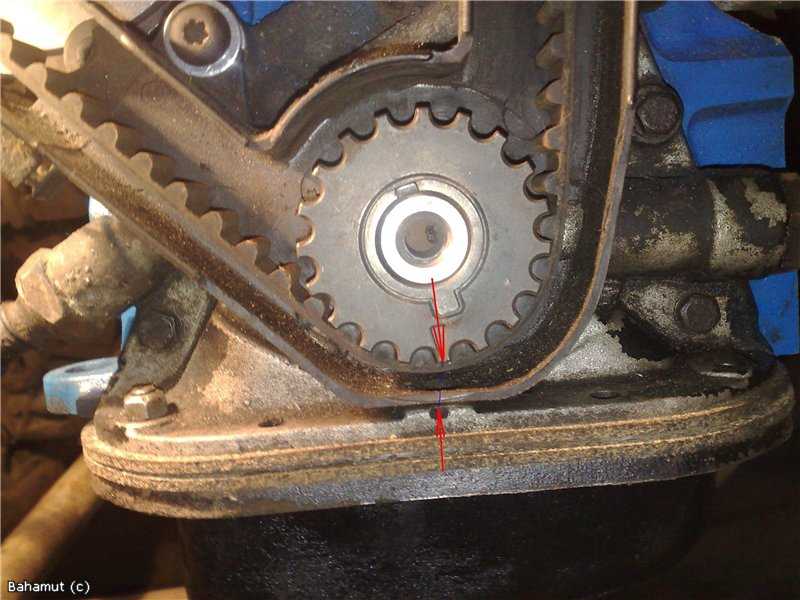

5. Вторая метка находится на шкиве масляного насоса, она в этот момент должна совпадать с приливом на блоке цилиндров.

   Контролируем совпадение меток на шкиве масляного насоса и прилива на блоке цилиндров

6. Третья метка находится на зубчатом шкиве привода распредвала. Она должна совпасть с приливом на головке блока (крышки ремня ГРМ). Подробнее о натяжении ремня ГРМ здесь.

   Контролируем совпадение меток на зубчатом шкиве привода распредвала и крышке ремня ГРМ

Если три метки совпали, значит в этот момент поршни первого и четвёртого цилиндров находятся в верхней мёртвой точке. Именно в этот момент пропуск между зубьями на задающем диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от пропуска — с датчиком положения коленвала. Именно в этот момент датчик подаёт импульс на блок управления двигателем, указывая ему, что поршень первого цилиндра находится в верхней мёртвой точке такта сжатия.

Проверяем выполненную работу. Пошаговая инструкция

Как видно из приведённой выше схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые надо знать при проверке системы.

Высоковольтные провода работают под напряжением порядка сорока тысяч вольт. Для жизни такое напряжение в нашем случае не опасно, но получить разряд даже с невысокой силой тока и таким напряжением едва ли будет полезно для здоровья и настроения. Поэтому работать желательно в прорезиненных перчатках и пользоваться инструментом с изолированными ручками.

Для проверки состояния системы будут необходимы плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр. Обращаем внимание, что проверяем мы только работу цепей, а не работу микропроцессорной части. Для этого необходимо компьютерное оборудование и специальная подготовка.

1. Проверяем при отключённом зажигании контакты на всех разъёмах в системе. В первую очередь — плотность посадки и контакт высоковольтных проводов в модуле зажигания.
2. Снимаем колодку с модуля и проверяем напряжение на клеммах С и В. Мультиметр выставляется в режим контроля низкого переменного тока. Подробнее см. «проверка модуля зажигания«.

   Проверяем напряжение на клеммах С и В модуля зажигания

   Проверка 2 и 4 контакта катушки зажигания мультиметром

3. Проверяем высоковольтные провода. Для этого вставляем в колпачок заведомо рабочую свечу и плотно прикладываем её к блоку цилиндров или к головке. Проворачиваем двигатель стартером, при исправном проводе должная проскочить искра. Так проверяют все четыре провода высокого напряжения.

   Проверяем провода высокого напряжения

4. Если искры нет ни на одном проводе, модуль зажигания подвергается детальной проверке, а чаще всего — замене.
5. Если после проверки цепей и заведомо исправных свечах зажигания и выставленных метках двигатель не запускается или работает некорректно, причину следует искать в системе питания.

Таким образом можно своими руками проверить и выставить зажигание на ВАЗ-2114 с инжекторным 8-клапанным двигателем. Удачной всем работы!

Видео о проверке зажигания на ВАЗ-2114

Установка зажигания ВАЗ-2114 инжектор по меткам: фото и видео

Любой инжекторный двигатель, в том числе и 8-ми клапанный ВАЗ-2114, практически полностью управляется электроникой и не требует регулировок в процессе эксплуатации. Тем не менее появляется необходимость в точном выставлении меток на шкивах и маховике в нескольких случаях — когда рвётся приводной ремень газораспределительного механизма, а также после ремонта головки блока. С причинами и следствиями разберёмся позже, а пока правильно установим зажигание по меткам.

Содержание

• 1 На видео процесс замены ГРМ с выставлением меток на ВАЗ-2114
• 2 Как правильно выставить зажигание
  • 2.1 Ослабление или демонтаж ремня привода ГРМ на ВАЗ-2114 (8 клапанов)
  • 2.2 Проверка выставленного зажигания
• 3 Выводы

На видео процесс замены ГРМ с выставлением меток на ВАЗ-2114

Как правильно выставить зажигание

Выставление меток на инжекторном двигателе корректирует не только угол опережения зажигания, но и согласовывает работу газораспределительного механизма и системы впрыска.

Поэтому правильно выставляя метки на двигателе ВАЗ-2114, мы полностью регулируем работу всех его систем.

Начать регулировку стоит с подготовки — установки автомобиля на ровной площадке и затяжке ручника. Можно воспользоваться несколькими методиками, но мы предложим одну из оптимальных, без особых акробатических трюков, которые не особо желательны, тем более в зимнее время.

Работа проводится в следующем порядке:

1. Для удобства выполнения работы рекомендуется снять правое переднее колесо. Оно откроет полный доступ к механизму привода газораспределительного механизма, а так можно выставить метки точнее и быстрее. Кроме этого предварительно нужно снять пластиковый кожух приводного ремня ГРМ из-под капота.

   Сняли колесо и пластиковую защиту

2. Срываем крепление переднего колеса, устанавливаем противооткатный башмак под левое заднее колесо, после чего можно приподнять автомобиль домкратом, и снять колесо полностью.
3. Из колёсной арки получаем доступ к брызговику двигателя. Его можно снимать не полностью, а открутить только два болта ключом на 8, после чего слегка отогнуть его в сторону. Он полностью откроет доступ к шкиву коленвала и ремню привода ГРМ.

Ослабление или демонтаж ремня привода ГРМ на ВАЗ-2114 (8 клапанов)

1. Перед тем как выставить зажигание по меткам или заменить ремень привода ГРМ, необходимо ослабить или же вовсе снять ремень привода генератора. Если ремень привода ГРМ в норме, то менять его не нужно, тогда отпадает необходимость в демонтаже и генераторного ремня.
2. Чтобы точно выставить и проверить положение коленвала, необходимо снять сам шкив привода генератора. Это делается головкой на 19. Если с первого раза не получится, можно упереть вороток в нижний рычаг передней подвески, и прокрутить коленвал стартером. Болт сорвётся обязательно.
3. Теперь нужно ослабить ролик натяжения ремня привода ГРМ. Делаем это при помощи обычного рожкового ключа на 13.
4. Контролируем положение шестерни привода распредвала. На ней есть метка, которая должна соответствовать метке на щитке механизма привода ГРМ. Подводим шестерню к метке.
5. Проверяем нижнюю метку на коленвале, точнее, на шестерне, которая жёстко зафиксирована на нем. Метка на шестерне должна совпасть с меткой в верхней части прилива блока цилиндров.

Проверка выставленного зажигания

1. Проверяем соответствие метки на маховике с меткой на картере коробки передач. Для этого снимаем лючок в КПП, должна быть видна метка на маховике, которая в таком положении вала обязана совпадать с меткой на картере.

   Сверка меток на лючке

2. Метки проверены или выставлены, осталось только подтянуть ремень привода ГРМ. Для этого используем специальный ключ или же вороток и два длинных винта на 5. Ролик подтягивает ремень до того момента, пока ремень не будет с усилием проворачиваться на 90 градусов на самой длинной ветке справа.

   Ремень одет и натянут

3. Проверяем метки ещё раз, затягиваем гайку на натяжном ролике.
4. Прокручиваем несколько раз коленвал, после чего можно устанавливать шкив привода генератора.
5. Натягиваем ремень генератора, фиксируем его, после чего можно запускать двигатель. После прогрева можно ещё раз проверить метки на шестерне распредвала и на маховике, после чего можно устанавливать защитный кожух привода ГРМ и брызговик двигателя.

Выводы

Таким образом можно быстро и эффективно проверить или выставить метки зажигания на инжекторном ВАЗ 2114. Удачной всем работы!
