Замена ремня генератора на Лада Гранта с кондиционером

Ремень генератора присутствует в любом современном автомобиле. Он являет собой особую деталь машины, которая передаёт вращение коленчатого вала на генераторный вал. В результате производится электрическая энергия, доступная в электрической сети транспортного средства.

Содержание

• 1 Осмотр старого ремня
• 2 Процесс замены ремня генератора
  • 2.1 Особенности на версии с кондиционером
  • 2.2 Особенности на версии без кондиционера
  • 2.3 Особенности натяжения ремня на Лада Гранта
  • 2.4 Дополнительные советы
• 3 Виды ремней генератора

Осмотр старого ремня

Завод-изготовитель рекомендует проводить проверку состояния ремня генератора каждые пятнадцать тысяч километров пробега. А каждые тридцать тысяч необходимо менять ремень, даже если его вид полностью вас устраивает.

Что же касается внештатных случаев замены ремня генератора, то они происходят тогда, когда вы провели его осмотр, и заметили повреждения на поверхности.

Ремень уже плох, а вот ролик генератора еще походит

Такой ремень уже никуда не годится

Порванный ремень генератора

Среди основных видов повреждений можно выделить потертости, трещины, отслоения резины от основы, выполненной из ткани и так далее.Если ремень имеет хоть какие-то недостатки, то это значит о необходимости его замены.

Процесс замены ремня генератора

• ключ «на 8»,
• ключ «на 10»,
• ключ «на 13»
• ключ «на 18»,
• баллонный ключа для демонтажа колеса,
• а также специального приспособления, каталожный номер которого выглядит, как 67.7834-9703. В принципе, если данного приспособления у вас нет, то можно обойтись и без него. Но повышается вероятность повреждения ремня.

Если вы готовитесь заменить ремень генератора на версии с кондиционером, то позаботьтесь о том, чтобы у вас под руками были все вышеперечисленные инструменты.

Ремень генератора с завода на Гранту c кондиционером установлен Gates MICRO-V 6PK995.

1. Ключом «на 13», которым ослабляем гайку.
2. Теперь на помощь приходит ключ «на 10», которым регулировочный болт откручивается.
3. Далее необходимо провести сдвиг генератора и заменить его ремень. С этой целью аккуратно сдвигаем генератор в сторону к двигателю.
4. Таким образом, мы открываем возможность по дальнейшей работе, которая заключается в откручивании переднего правого колеса. Оно должно быть полностью демонтировано с автомобиля.
5. Аналогичные действия должны быть проделаны и с соответствующим подкрылком. Теперь уже можно свободно снять старый ремень генератора, заменив его новым.

Особенности на версии с кондиционером

Что же касается особенностей, которые характеризуют работы на автомобиле с кондиционером, то они присутствуют. Мы говорим о том, что изначально придётся смочить болты крепления подушки мотора и кронштейна. Для этого достаточно будет стандартной смеси WD40. Время действия смеси составит около четверти часа. После этого можно будет аккуратно открутить гайку кронштейна.

Берём домкрат, который подставляем под правую переднюю часть автомобиля. «Баллонным» ключом ослабляем гайки, после чего откручиваем переднее правое колесо, с полным его демонтажем. Снова опускаем автомобиль, откручивая натяжной ролик. Теперь мы можем отогнуть ремень и открутить болты, которые и фиксируют подушку.

Говоря о сдвигании подушки, нужно учитывать, что автомобиль должен быть опущен максимально аккуратно, дабы он начал лишь немного вывешиваться. После этого подушка отодвигается в направлении до силового агрегата. Достаточно будет лишь небольшого усилия, чтобы ремень генератора полностью открылся нашему взору, и мы смогли его снять, проведя после этого установку нового ремня.

И, конечно же, не забудьте установить колесо на своё место. Для этого автомобиль нужно поднять на домкрате, таким образом, дабы опустить мотор. Старайтесь контролировать положение подушки, а также ремня генератора. После этого должны быть установлены болты подушки, и закручены до своего максимума. Это же касается гайки фиксации кронштейна. И лишь после этого можно надеть колесо, а автомобиль опустить на все «свои четыре».

Особенности на версии без кондиционера

Замена ремня генератора в обычной версии намного проще, некоторые Грантоводы меняют ремень не снимая колёс и не поднимая автомобиль на домкрате.

Особенности натяжения ремня на Лада Гранта

Изначально должен быть установлен кронштейн и надет ремень на шкив коленчатого вала со шкивом генератора. Далее подходящим ключом накидного типа фиксируем на шестиграннике регулировочной шпильки устройства для натяжения.

Удерживая шпильку ключом, нужно немного ослабить затяжку контргайки, и вращать регулировочную шпильку по направлению против часовой стрелки. В этот момент натяжной ролик будет немного сильнее надавливать на верхнюю ветвь ремня, что натянет его.

Натягиваем ремень, одновременно затянув контргайку шпильки. Если усилие составляет 10 кг/с, то ремень должен прогибаться на десять миллиметров.

Учитывайте и то, что после недолгой эксплуатации ремня, его нужно подтянуть, так как присутствует фактор естественного провисания.

Дополнительные советы

После демонтажа старого ремня и перед установкой нового, сравните эти два ремня, дабы убедиться в их идентичности.

Бывали случаи, что, даже при совпадении каталожных номеров, ремни были совершенно разными. А от этого зависит работоспособность автомобиля и продолжительность его службы.

После замены ремня нужно завести мотор, и дать максимальный уровень нагрузки на электрическую сеть авто. Для этого нужно включить дальний свет, фары, отопительные приборы. В это время активно «подгазовывайте». Если присутствует свист, то это говорит о необходимости подтянуть ремень, так как он провисает.

Виды ремней генератора

Как правило, ремни бывают нескольких основных видов.

Клиновидный ремень. В первую очередь, мы говорим о моделях клиновидной формы, которые имеют очертания трапеции. Они способны передавать повышенные усилия, а также работать в условиях перегрузки.

Характерным для таких ремней можно считать то, что они не ориентированы на обратный перегиб, так что для передачи вращения от коленчатого вала можно применять не более чем к двум приборам.

Поликлиновый ремень.

Далее следует поликлиновый ремень, форма которого схожа с парой склеенных клиновидных ремней.

Зубчатые ремни. И, конечно же, бывают зубчатые ремни, которые на своей внутренней стороне располагают поперечными канавками.

Ключевой характеристикой такого ремня нужно считать то, что он располагает максимальной точностью передачи вращения, так что именно этот ремень применяется для обеспечения работы ГРМ.

Что же касается варианта ремня генератора для Лада Гранта с кондиционером, то по его замене присутствуют некоторые замечания, которые мы описывали выше.

Лада Гранта и Калина- замена ремня привода вспомогательных агрегатов — журнал За рулем

LADA

УАЗ

Kia

Hyundai

Renault

Toyota

Volkswagen

Skoda

Nissan

ГАЗ

BMW

Mercedes-Benz

Mitsubishi

Mazda

Ford

Все марки

В соответствии с регламентом технического обслуживания автомобилей Лада Гранта и Лада Калина проверку состояния ремня привода вспомогательных агрегатов проводим через каждые 15 тыс. км пробега, а замену — через каждые 90 тыс. км независимо от состояния ремня.

Работу удобнее выполнять на смотровой канаве или эстакаде.

Снимок 789

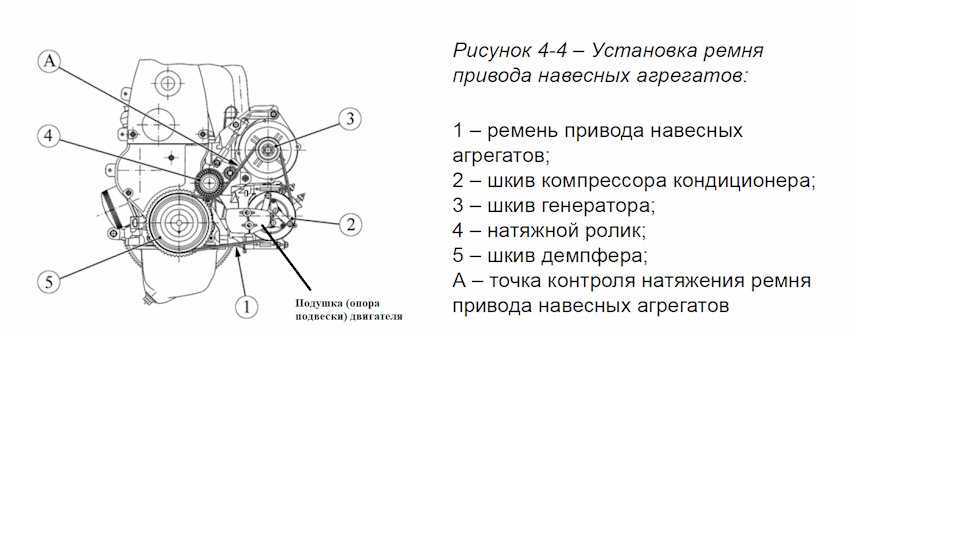

Схема привода вспомогательных агрегатов: 1 — шкив привода вспомогательных агрегатов; 2 — ролик натяжного устройства; 3 — натяжное устройство; 4 — шкив генератора; 5 — шкив муфты компрессора кондиционера; 6 — ремень привода вспомогательных агрегатов; 7 — кронштейн правой опоры силового агрегата

Схема привода вспомогательных агрегатов: 1 — шкив привода вспомогательных агрегатов; 2 — ролик натяжного устройства; 3 — натяжное устройство; 4 — шкив генератора; 5 — шкив муфты компрессора кондиционера; 6 — ремень привода вспомогательных агрегатов; 7 — кронштейн правой опоры силового агрегата

Снимок53252323

Маркировка ремня привода вспомогательных агрегатов 6РК 995 (шестиклиновой, длина — 995 мм).

Маркировка ремня привода вспомогательных агрегатов 6РК 995 (шестиклиновой, длина — 995 мм).

С целью улучшения визуального контроля снимаем пластмассовый кожух двигателя. Для проверки состояния ремня включаем пятую передачу в механической коробке передач, толкаем автомобиль (либо вращаем вывешенное колесо) и осматриваем ремень по всей длине. На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и, вращая коленчатый вал за болт шкива привода вспомогательных агрегатов, проверяем состояние ремня.

С любой из коробок передач возможен и следующий способ: мелом наносим метки на участки ремня и, включая стартер на короткие промежутки времени, проворачиваем коленчатый вал на небольшие углы. Осматриваем ремень по всей длине, контролируя по меткам пройденные участки.

На ремне не должно быть трещин, разрывов и отслоений резины от тканевой основы. Дефектный ремень необходимо заменить. Для этого со стороны моторного отсека…

2302-3-2-13-03 (Копировать)

…накидным ключом «на 19» ослабляем затяжку контргайки ходового винта натяжного устройства ремня, удерживая винт ключом или головкой «на 8».

…накидным ключом «на 19» ослабляем затяжку контргайки ходового винта натяжного устройства ремня, удерживая винт ключом или головкой «на 8».

2302-6-01-03_cr

Придерживая гайку, вращаем ходовой винт по часовой стрелке, ослабляя натяжение ремня.

Придерживая гайку, вращаем ходовой винт по часовой стрелке, ослабляя натяжение ремня.

До сих пор мы показали операции, которые позволят при необходимости изменить натяжение ремня привода вспомогательных агрегатов. Но для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень.

Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Как это сделать, можно посмотреть в статье «Замена охлаждающей жидкости Lada Granta». Далее нам следует снять подкрылок правого переднего колеса или, освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

Сним777777777ок

Места крепления брызговика и подкрылка: 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

Места крепления брызговика и подкрылка: 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

Устанавливаем под поддон картера двигателя регулируемый по высоте упор так, чтобы он принял на себя вес двигателя.

Сним

Головкой Е-14 отворачиваем два винта крепления опоры к кронштейну блока цилиндров двигателя. Головкой «на 17» отворачиваем две гайки и болт крепления опоры к лонжерону кузова (показаны стрелками).

Головкой Е-14 отворачиваем два винта крепления опоры к кронштейну блока цилиндров двигателя. Головкой «на 17» отворачиваем две гайки и болт крепления опоры к лонжерону кузова (показаны стрелками).

Снимокььь8888888888888

Правая опора силового агрегата.

Правая опора силового агрегата.

Итак, мы ослабили натяжение ремня привода вспомогательных агрегатов и теперь можем…

2302-3-2-13-04 (Копировать)

…сняв со шкивов, вывести ремень из подкапотного пространства.

.. .сняв со шкивов, вывести ремень из подкапотного пространства.

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

2302-3-2-13-05 (Копировать)

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора.

Далее сборку осуществляем в обратной последовательности.

При этом обратите внимание, что…

Сн323

Верхний винт крепления опоры к кронштейну короче нижнего — не перепутайте при сборке.

Верхний винт крепления опоры к кронштейну короче нижнего — не перепутайте при сборке.
