Многие автолюбители считают, что клапан EGR нужно обязательно глушить. Но другие уверены, что не стоит этого делать. Давайте разберемся в том, что собой представляет эта система.

Система рециркуляции отработанных газов(EGR) часто выходит из строя и вызывает нестабильность работы двигателя на ХХ. В некоторых случаях из-за такой неисправности машина может просто заглохнуть в самый ненужный момент, например на обгоне(. Естественно, никакой радости такие проблемы не доставляют. Причем не все мастера могут справиться с этой бедой.

Многие привыкли «лечить» стандартные неисправности, когда двигатель троит, дергается или не заводится. Поломка EGR — весьма сложная для решения проблема, которая может маскироваться под пропуск воспламенения или же «притворяться» подсосом воздуха. Двигатель сначала может нормально завестись и хорошо работать, но вскоре выдать странные перебои. Поэтому диагностировать поломку системы непросто. Да и не в каждой мастерской есть оборудование для проверки ЕГР.

Для чего нужна система EGR?

Изначальное ее назначение — защита окружающей среды. Часть отработанных газов направляется в цилиндры по патрубкам системы, за счет чего снижается температура горения и, соответственно, количество СО2. Но не все так идеально, слабое звено этой великолепной системы — клапан ЕГР. Многие считают, что эта деталь вообще не нужна, но он постоянно опрашивается «мозгами» машины и влияет на систему впрыска. Поэтому если просто отключить клемму от этой детали, блок управления замучает жалобами на ошибку управления двигателем. К тому же работа мотора будет корректироваться с учетом неисправности, что приведет к увеличению расхода топлива, потере мощности и прочим проблемам. Но здесь возможны варианты. В некоторых авто управление происходит через электромагнитный клапан ЕГР и вакуум из впускного коллектора, а в других — на основании данных датчика температуры охлаждающей жидкости и других датчиков.

Признаки неисправности системы EGR

Обычно это выражается в виде рывков при движении на низких оборотах. Может теряться мощность и повышаться расход. Но самый надежный показатель — соответствующая ошибка.

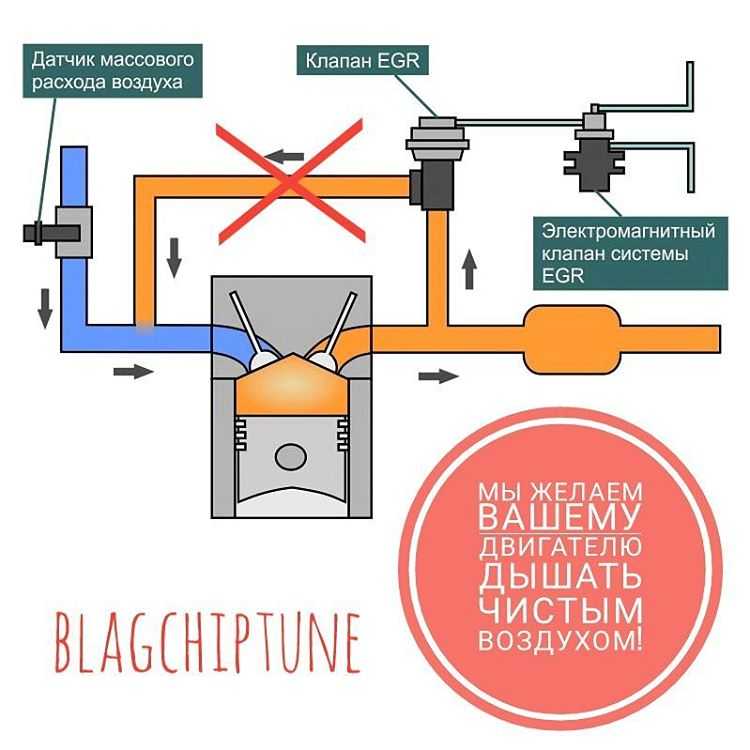

Стоит или нет глушить клапан EGR?

Сначала о цели. Глушат клапан, чтобы сажа и выхлопные газы не поступали обратно в коллектор. В итоге в цилиндры поступает больше чистого кислорода, и топливо сгорает лучше. Многие приходят к решению о том, что стоит заглушить клапан ЕГР после нескольких его прочисток. Обычно борцам за экологию достаточно лишь пару раз взглянуть на не слишком приятную субстанцию, налипшую на клапан, чтобы понять, что им не хочется, чтобы это летело обратно во впускной коллектор. Чтобы перекрыть клапан ЕГР, нужно открутить болты и достать прокладку. Далее из листа стали вырежьте по ее форме новую глухую прокладку, в которой должно быть только 2 отверстия для болтов. Теперь ставим обе прокладки на место. Можно также отсоединить вакуумный шланг. Многие автовладельцы отмечают, что после таких действий пропадает турбояма, уходит дымность при резком ускорении, подъеме в гору и на повышенных оборотах, улучшается динамика.После этого в обязательном порядке следует отключить клапан EGR программно.

Принцип работы егр на дизеле

Система EGR. Принцип работы

Пишет android-jzx90 в своём блоге.

• Система EGR. Принцип работы
• Как работает ЕГР на турбодизеле
• Для чего глушат клапан ЕГР
• Как правильно заглушить клапан ЕГР на дизеле
• Неисправность клапана EGR
• Можно ли эксплуатировать авто с неисправным клапаном EGR?
• Удаление ЕГР-системы и возможные последствия
• Как устроена рециркуляция выхлопных газов EGR
• Частые проблемы клапана EGR
• Источники:

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно.

Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом.

В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания.

При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше.

На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, так как при определеном изное двигателя выхлопные газы имеют высокую степень загрязнения. Их смешивание с картерными газами даёт толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

1. Механический способ глушения клапана.
2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана:

1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
3. Извлекают прокладку, расположенную на месте крепления клапана.
4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Неисправность клапана EGR

— При разгоне автомобиль набирает скорость рывками

 — Колебания на холостом ходу

 — Потеря мощности двигателя

 — Появление на приборной панели значка «Check Engine» (Чек двигателя – аварийная программа работы двигателя)

 — В выхлопных газах повышается уровень оксида азота

— Черный дым из выхлопной трубы

 — Повышенный расход топлива

Можно ли эксплуатировать авто с неисправным клапаном EGR?

Кратковременные признаки неисправности системы рециркуляции выхлопных газов не грозят масштабными последствиями, однако игнорировать их не стоит. Обратитесь в сервисный центр за консультацией, если наблюдаете симптомы, указанные выше.

Удаление ЕГР-системы и возможные последствия

Время эксплуатации ЕГР-системы ограничено её сроком службы. Необходимость замены клапана является основной причиной отказа многих водителей от его использования.

Среди других причин удаления клапана EGR:

• дорогостоящие ремонт и обслуживание узла;
• сложность технического обслуживания;
• риск поломки ещё более дорогих деталей двигателя при неправильной работе (поломке) рециркуляционной системы;
• на работу мотора удаление ЕГР-клапана никак не влияет.

Плюсы от удаления:

• не загрязняется впускной коллектор;
• снижается дымность выхлопа;
• увеличивается мощность на средних оборотах;
• пропадает необходимость обслуживания и замены дорогостоящих комплектующих;
• появляется возможность снятия ограничения мощности двигателя.

Минусы:

• возрастает температура воспламенения горючего;
• увеличивается содержание оксида азота в выхлопных газах.

Последствия отказа от EGR-клапана:

• появляется детонация на определённых скоростях;
• повышается расход масла;
• есть риск образования микроповреждений в головке блока цилиндров.

Как устроена рециркуляция выхлопных газов EGR

Работа клапана EGR контролируется компьютером двигателя.

Типичное, простое устройство включает в себя:

• Металлическая труба, соединяющая выпускной коллектор (впуск перед катализатором и лямбда-датчик) с впускным коллектором (впуск за расходомером воздуха) и его соединителями и прокладками.
• клапан
• Клапан привода — пневматический или электрический. Контроллер клапана подключен электрическим проводом к ЭБУ, который контролирует степень открытия и закрытия.
• Датчик положения клапана, также подключенный к ЭБУ.
• Охладитель выхлопных газов — заполнен выхлопными трубами, охлажденными стандартным хладагентом.

В более сложных системах используются несколько клапанов, электродвигатели, дополнительные датчики и т. д. В зависимости от типа двигателя (бензин, дизель) и мощности двигателя используются клапаны с различной пропускной способностью.

Чтобы правильно выбрать степень открытия клапана рециркуляции отработавших газов, компьютер двигателя получает информацию от

• Расходомер воздуха
• Датчик скорости
• Датчик температуры охлаждающей жидкости

Отказ любого из трех датчиков, упомянутых выше, вызывает проблемы с правильной работой EGR.

Частые проблемы клапана EGR

• Запирание клапана в закрытом положении. Причина — загрязнение клапана. Решение  — снять и очистить клапан или заменить на новый.

• Блокировка клапана в открытом положении — вызывает возврат части выхлопного газа в систему впуска в течение всей работы двигателя. Признаки — проблемы с запуском двигателя, значительную потерю мощности, не ровную работу двигателя на холостом ходу. Решение — как и прежде — чистка или замена на новый.
• Отказ контроллера клапана — также вызывает блокировку клапана. Требуертся замена всей системы.
• Неправильная работа клапана EGR из-за повреждения расходомера воздуха (неисправность, загрязнение датчика или обрыв провода) — почистите расходомер или замените его новым.
• Отказ охладителя рециркуляции отработавших газов — из-за потери герметичности отработавшие газы, проходящие через него, попадают в охлаждающую жидкость. Признаки этого сбоя можно спутать с повреждением прокладки под головкой. Причина — некачественное топливо (с большим количеством серы), старой охлаждающей жидкости, которая утратила свои антикоррозионные свойства, или воды в системе охлаждения.

Рециркуляция выхлопных газов EGR — виды ремонта и затраты

В случае отказа клапана EGR водитель может выбрать один из следующих способов ремонта (в зависимости от повреждения):

• Покупка полного клапана EGR
• Покупка отдельных элементов, если возможна их замена (труба, радиатор, клапан)
• Очистка заблокированных клапанов очистителями
• Покупка восстановленного клапана
• Покупка клапана с разборки

Возможность самостоятельного ремонта зависит от степени доступности к клапану.

Источники:

• Drive2.ru
• VoditelAuto.ru
• Пикабу!
• 1gai.ru
• life-with-cars.ru
• remontpeugeot.ru
• automanya.ru
• Авто-чип.рф

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 4 чел.
Средний рейтинг: 3.8 из 5.

СИСТЕМА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (EGR): ПРИНЦИП РАБОТЫ, КОНСТРУКЦИЯ И ПРЕИМУЩЕСТВА

18 июля 2019 г.
Автор: INGENIERIA Y MECANICA AUTOMOTRIZ

Дизельные двигатели имеют тенденцию выделять больше оксидов азота (NOx), которые вредны для человека. Это происходит из-за высоких температур в цилиндрах двигателя из-за более высокой степени сжатия. Для контроля и снижения выбросов NOx производители используют в двигателях технологию «рециркуляции выхлопных газов».

Термин EGR означает рециркуляцию выхлопных газов. Это часть современных автомобилей с дизельными двигателями, которая помогает уменьшить выбросы оксида азота (NOx). Рециркуляция выхлопных газов — это технология, используемая для снижения содержания оксидов азота как в дизельных двигателях внутреннего сгорания, так и в бензиновых двигателях.

ПРИНЦИП РАБОТЫ

Выхлопной газ, добавленный к топливу, кислороду и продуктам сгорания, увеличивает удельную теплоемкость содержимого цилиндра, что снижает адиабатическую температуру пламени.

В типичном автомобильном двигателе с искровым зажиганием (SI) от 5% до 15% выхлопных газов направляется обратно на впуск в виде EGR. Максимальное количество ограничено потребностью смеси поддерживать непрерывный фронт пламени во время горения; чрезмерная рециркуляция отработавших газов в плохо настроенных приложениях может вызвать пропуски зажигания и частичные ожоги. Хотя EGR значительно замедляет сгорание, это можно в значительной степени компенсировать опережением момента зажигания. Влияние EGR на эффективность двигателя во многом зависит от конкретной конструкции двигателя и иногда приводит к компромиссу между эффективностью и выбросами NOx. Правильно работающая система рециркуляции отработавших газов теоретически может повысить эффективность бензиновых двигателей за счет нескольких механизмов:

• Уменьшены потери на дросселирование.

Добавление инертных выхлопных газов во впускную систему означает, что для данной выходной мощности дроссельная заслонка должна быть открыта больше, что приводит к увеличению давления во впускном коллекторе и уменьшению дроссельных потерь.

• Пониженный отвод тепла.

Пониженные пиковые температуры сгорания не только уменьшают образование NOx, но также уменьшают потери тепловой энергии на поверхности камеры сгорания, оставляя больше энергии для преобразования в механическую работу во время такта расширения.

• Пониженная химическая диссоциация.

Более низкие пиковые температуры приводят к тому, что большая часть высвобождаемой энергии остается в виде ощутимой энергии вблизи ВМТ (верхней мертвой точки), а не связывается (в начале такта расширения) при диссоциации продуктов сгорания. Этот эффект незначителен по сравнению с первыми двумя.

Система рециркуляции отработавших газов обычно не используется при высоких нагрузках, поскольку это снижает пиковую выходную мощность. Это связано с тем, что он снижает плотность всасываемого заряда. EGR также не включается на холостом ходу (низкая скорость, нулевая нагрузка), потому что это может вызвать нестабильное сгорание, что приведет к неровному холостому ходу.

Поскольку система рециркуляции отработавших газов рециркулирует часть выхлопных газов, со временем клапан может засориться углеродистыми отложениями, которые препятствуют его нормальной работе. Забитые клапаны рециркуляции ОГ иногда можно очистить, но если клапан неисправен, его необходимо заменить.

КОНСТРУКЦИЯ

Вакуумный клапан EGR регулирует количество выхлопных газов, поступающих в цилиндры. Он состоит из подпружиненной вакуумной диафрагмы. Он связан с дозирующим клапаном, который контролирует прохождение выхлопных газов. Вакуум от калиброванного сигнального порта, расположенного над дроссельной заслонкой, соединяется с вакуумной камерой EGR.

На холостом ходу клапан рециркуляции отработавших газов находится в закрытом положении из-за давления пружины и низкого разрежения в канале. Инженеры спроектировали это так, потому что если выхлопные газы будут рециркулировать на холостом ходу, это вызовет неровный/неустойчивый холостой ход. При открытии дроссельной заслонки подается вакуум и постепенно открывается конический клапан. Это приводит к тому, что выхлопные газы попадают во впускной коллектор.

Однако при полном открытии дроссельной заслонки во впускном коллекторе нет разрежения. Таким образом, он закрывает конический клапан и предотвращает попадание выхлопных газов во впускной коллектор.

ПРЕИМУЩЕСТВА

Система рециркуляции отработавших газов возвращает часть отработавших газов обратно в цилиндры двигателя через камеру сгорания. Логика системы EGR очень проста. Выхлопной газ горячее свежего воздуха, всасываемого двигателем. Так, выхлопные газы значительно уменьшают содержимое цилиндра для сгорания. Из-за отсутствия кислорода (O2) выхлопным газам нечему гореть, поскольку они не содержат ни топлива, ни частиц кислорода.

Таким образом, снижается температура отвода тепла и температуры цилиндра. Он также уменьшает образование оксида азота (NO2). Неактивный выхлопной газ, присутствующий в цилиндре, также ограничивает пиковые температуры. Это также снижает потери, возникающие из-за дросселирования в бензиновых двигателях, и увеличивает срок службы двигателя за счет снижения температуры цилиндров. Трехступенчатый каталитический нейтрализатор дополнительно снижает выбросы NOx до приемлемого уровня.

ОГРАНИЧЕНИЯ

Инженеры спроектировали систему рециркуляции отработавших газов таким образом, что она рециркулирует выхлопные газы только тогда, когда двигатель образует оксид азота (NOx). Таким образом, система рециркуляции отработавших газов НЕ влияет на работу «полной нагрузки».

Система рециркуляции отработавших газов также имеет терморегулирующий клапан в вакуумной линии, который предотвращает работу EGR при более низких температурах двигателя. Эта система особенно полезна в дизельных двигателях, где каталитический нейтрализатор не может стимулировать химическое восстановление из-за высокого содержания кислорода. Таким образом, выбросы NOx в таких условиях остаются прежними.}

Automotive World

Опубликовано в Sistema de emisiones

Как работает клапан рециркуляции отработавших газов?

Содержание

• 1 Что такое клапан EGR?
• 2 Работа клапана EGR
• 3 Типы клапанов EGR
  • 3.1 1) Дизельный клапан EGR высокого давления
  • 3.2 2) Дизельный клапан EGR низкого давления
  • 3.3 3) Бензиновый клапан EGR

  3.4um управляемые клапаны EGR

  • 3.5 5) Цифровые клапаны EGR
• 4 Признаки неисправности клапана EGR
  • • 4.0.1 1) Низкая производительность двигателя
    • 4.0.2 2) Сигнальная лампа двигателя
    • 4.0.3 3) Запах несгоревшего топлива
    • 4.0.4 4) Непройденный тест на выбросы
    • 4.0. 5 5) Неровный холостой ход
    • 4.0.6 6) Сильная вибрация
    • 9) Стук в двигателе
  • 5 Как очистить клапан EGR
  • 6 Стоимость замены клапана EGR
  • 7 Как узнать, что пора чистить клапан EGR?
  • 8 Лучшие очистители клапана EGR
  • 9 Раздел часто задаваемых вопросов
    • 9.1 Каковы признаки неисправности клапана EGR?
    • 9.2 Можно ли ездить с неисправным клапаном рециркуляции отработавших газов?
    • 9.3 Можно ли чистить клапан EGR?
    • 9.4 Что делает клапан EGR?
    • 9.5 Когда была изобретена система EGR?
    • 9.6 Сколько стоит клапан EGR в Великобритании?
    • 9.7 Какие существуют типы клапанов EGR?

  EGR означает Система рециркуляции отработавших газов . Основная функция клапана рециркуляции отработавших газов заключается в контроле выбросов выхлопных газов как в бензиновых, так и в дизельных двигателях. Он играет большую роль в поддержании работоспособности двигателя и выхлопной системы автомобиля. Клапан рециркуляции выхлопных газов точно рециркулирует тяжелые выхлопные газы во впускную систему двигателя, чтобы повысить эффективность двигателя, уменьшить 9Уровень выбросов 0125 NOx и более низкий расход топлива. В этой статье в основном объясняется работа, типы и многие другие аспекты клапана рециркуляции отработавших газов.

  Что такое клапан EGR?

  Клапан рециркуляции отработавших газов является частью двигателя, которая используется для контроля выброса выхлопных газов (таких как NOx) в окружающую среду . Он позволяет контролируемому количеству выхлопных газов поступать во впускной коллектор . Следовательно, клапан рециркуляции отработавших газов открывается и закрывается в соответствии с требованиями.

  В новейших двигателях IC система EGR (рециркуляция отработавших газов) контролирует выбросы NOx , образующиеся в процессе сгорания топлива (например, бензина, дизельного топлива или газа).

  В процессе сгорания топлива двигатель засасывает воздух из атмосферы и смешивает его с топливом. Когда воздушно-топливная смесь начинает сгорать в камере сгорания, температура смеси повышается, что вызывает выброс оксидов азота (NOx).

  Если в вашем автомобиле нет клапанов EGR, производимые NOx могут выбрасываться в атмосферу, что может привести к серьезным проблемам со здоровьем, таким как рак, смерть пассажиров и т. д.

  Принцип работы системы EGR заключается в возврате небольшая часть выхлопных газов через впускной коллектор попадает в камеру сгорания двигателя. Эта камера сгорания снижает температуру сгорания и снижает уровень выбросов NOx.

  Этот клапан является наиболее важной частью двигателя и обычно закрывается. Он приводится в действие встроенным шаговым двигателем или вакуумным двигателем. Он соединяет впускной коллектор с выпускным коллектором. Таким образом, клапан рециркуляции отработавших газов регулирует поток рециркулирующих выхлопных газов в соответствии с требованиями двигателя.

  Работа клапана EGR

  Атмосферный воздух содержит почти 80% азота . Когда этот азот нагревается до чрезвычайно высокой температуры внутри камеры сгорания двигателя, он вступает в реакцию с обычным инертным газом и образует опасные NOx . В результате NOx попадает в систему EGR (рециркуляция отработавших газов), откуда он выбрасывается в окружающую среду.

  Система рециркуляции отработавших газов направляет дополнительную часть NOx обратно в камеру сгорания, где она смешивается со свежим воздухом и снижает температуру камеры.

  Эта система уменьшает количество O ₂ и повышает содержание водяного пара в горючей смеси, что снижает максимальную температуру процесса горения. Это связано с тем, что процесс образования NOx увеличивается по мере увеличения максимальной температуры сгорания.

  Система рециркуляции отработавших газов имеет клапан. Этот клапан регулирует скорость выброса NOx. Он устанавливается между выпускным коллектором и впускным коллектором. Проще говоря, этот клапан соединяет впускной и выпускной коллекторы.

  Клапан EGR начинает работать, как только двигатель запускается, достигает соответствующей рабочей температуры и увеличивает скорость автомобиля. Это снижает уровень выбросов NOx.

  Как только скорость автомобиля снижается и двигатель останавливается, клапан возвращается в закрытое положение и перекрывает поток выхлопных газов.

  Читайте также: Различные типы двигателей

  Типы клапанов EGR

  Клапан EGR имеет следующие основные типы:

  1. Дизель EGR клапана
  2. Цифровые клапаны EGR
  3. Дизельные клапаны с низким дайзелем
  4. Вакуумные клапаны
  5. Valves

  5 1) Valves

5 1). устанавливается непосредственно перед сажевым фильтром. Он перенаправляет выхлопные газы с высоким содержанием сажи и высоким потоком перед попаданием в сажевый фильтр. Если сажа или пепел смешиваются с парами масла, может образовываться шлам.

Дизельный клапан EGR высокого давления возвращает выхлопные газы во впускной коллектор через трубку или внутреннее отверстие в головке блока цилиндров. Есть еще один клапан, который используется для создания вакуума во впускном коллекторе, который изначально отсутствует в дизельных двигателях.

2) Дизельные клапаны EGR низкого давления

Эти клапаны устанавливаются после сажевых фильтров. Он отводит выхлопные газы после того, как они прошли сажевые фильтры. Скорость потока этих выхлопных газов медленная, но копоти почти нет. Затем эти газы возвращаются во впускной коллектор по трубе.

Читайте также: Различные типы клапанов

3) Бензиновые клапаны EGR

Он также отводит отработавшие газы как дизельный клапан высокого давления. Этот клапан чаще всего используется в бензиновых или бензиновых двигателях. Когда поршень двигателя движется вверх и вниз, внутри камеры сжатия создается вакуум, который всасывает выхлопные газы, а клапан рециркуляции отработавших газов регулирует поток газа.

Читайте также: Работа бензинового двигателя

4) Вакуумные клапаны EGR

В этом клапане используется вакуумный соленоид для изменения давления вакуума на диафрагме. Движение диафрагмы управляет положением открытия и закрытия клапана. Некоторые типы клапанов также имеют датчик обратной связи для уведомления системы ECU о положении клапана.

5) Цифровые клапаны системы рециркуляции отработавших газов

Имеет шаговый или электромагнитный двигатель, а также датчик обратной связи. Этот клапан получает сигналы широтно-импульсной модуляции от ECU для управления потоком выхлопных газов.

Признаки неисправности клапана рециркуляции отработавших газов

Система рециркуляции отработавших газов является наиболее важной частью автомобильного двигателя. Это помогает контролировать поток и выброс выхлопных газов. В случае выхода из строя клапана рециркуляции отработавших газов вы можете столкнуться со многими проблемами, связанными с двигателем автомобиля и вашим здоровьем.

Существуют различные признаки неисправного клапана EGR, по которым вы можете легко определить неисправные клапаны EGR вашего автомобиля и вовремя отремонтировать их. Ниже приведены некоторые наиболее распространенные признаки неисправности клапана рециркуляции отработавших газов:

1)   Плохая работа двигателя

Если мощность двигателя вашего автомобиля снизилась, это может быть вызвано неисправностью клапана рециркуляции отработавших газов. Как только вы заметите снижение производительности двигателя вашего автомобиля, немедленно проверьте EGR. Если вы не можете проверить, обратитесь к специалисту и отремонтируйте его.

2) Сигнальная лампа двигателя

Во время вождения всегда следите за индикатором двигателя, который информирует вас о состоянии клапана двигателя. Если при каких-либо обстоятельствах клапан EGR выйдет из строя, на приборной панели, скорее всего, загорится индикатор двигателя (если он не поврежден каким-либо образом, его также необходимо заменить).

Индикатор двигателя включается только , когда система ECU вашего автомобиля обнаруживает проблему с двигателем или другими частями, непосредственно связанными с ним.

3) Запах несгоревшего топлива

Если ваш клапан рециркуляции ОГ не работает должным образом, двигатель потребляет больше топлива, чем обычно, потому что он работает тяжелее, чтобы привести автомобиль в движение. В таком случае пиковая температура камеры сгорания будет очень высокой, и она будет выделять больше NOx. Это усиливает запах топлива, и если кондиционер автомобиля не находится в фазе рециркуляции, вы можете почувствовать это в своем автомобиле.

4) Неудачный тест на выбросы

Если каждые 6 месяцев необходимо проверять увеличение выбросов, очень высока вероятность того, что ваш клапан EGR был поврежден или вышел из строя.

Тем не менее, этот тест не может дать вам точную информацию о состоянии вашего EGR, но если тест на выбросы не пройден, вы должны немедленно обратиться к профессионалу для надлежащей проверки вашего клапана.

5) Грубый холостой ход

Если клапан рециркуляции отработавших газов вашего двигателя неисправен, это может привести к неровному холостому ходу. Грубый холостой ход является наиболее распространенным признаком отказа или повреждения клапана EGR. В такой ситуации клапан остается заблокированным в закрытом или открытом состоянии. Это также может указывать на то, что в камеру сгорания попадает слишком много выхлопных газов.

6) Высокая вибрация

Иногда автомобиль создает сильную вибрацию из-за неисправного клапана рециркуляции отработавших газов.

7) Детонация двигателя

Если ваш двигатель сильно стучит, это может быть связано с неисправным клапаном рециркуляции отработавших газов. Это связано с тем, что целью EGR является поддержание более низкой температуры двигателя и предотвращение его перегрева. При выходе из строя EGR двигатель перегревается и начинает стучать.

Читайте также: Различные типы двигателей внутреннего сгорания

Как очистить клапан EGR

Если вы хотите очистить систему EGR, выполните следующие действия, чтобы очистить клапан EGR:

• Прежде всего, установите автомобиль на ровную и выровненную поверхность, а также автомобиль должен находиться в положении «парковка». Включите все тормоза вашего автомобиля.
• Выключите двигатель автомобиля. Отсоедините кабель от отрицательной клеммы аккумулятора.
• Проверьте, есть ли у вас клапан EGR с электрическим или механическим управлением. Это чаще всего упоминается в руководстве по ремонту клапана рециркуляции отработавших газов или в руководстве производителя.
• Удалите болты клапана и все остальные детали, блокирующие клапан.
• В процессе устранения клапана рециркуляции ОГ убедитесь, что он должен выходить с прокладкой. Если вы заметили признаки неисправности прокладки на прокладке, замените ее новой.
• Отсоедините все электрические разъемы, подключенные к клапану.
• Носите средства индивидуальной защиты (СИЗ), такие как защитные очки и перчатки, для вашей безопасности.
• После ношения средств индивидуальной защиты начните процесс очистки.
• Распылите очиститель клапана EGR внутрь клапана. Продолжайте распылять до тех пор, пока угольный слой полностью не удалится с клапана и не начнет выходить только чистящая жидкость.
• Используйте тупой скребок и щетку для очистки труб, чтобы удалить нагар.
• Повторяйте эту процедуру до полного удаления нагара.
• Чистой тканью протрите поверхность клапана.
• Если вам трудно очистить клапан щеткой для очистки труб, замочите клапан в чистящем растворе на некоторое время.
• После замачивания повторите процесс чистки щеткой.
• Переустановите клапан с новой прокладкой. Отвинтите винты и снова подключите электрические части, а затем пропылесосьте.
• Подсоедините отрицательную клемму аккумулятора. Включите двигатель и убедитесь, что индикаторы двигателя не горят.

Стоимость замены клапана EGR

Средняя стоимость замены клапана EGR варьируется в зависимости от региона проживания и типа марки.

Средняя стоимость замены клапана EGR составляет от $220 до $370 .

Стоимость замены деталей клапана варьируется от 170 до 280 долларов США. Если вы не заменяете его самостоятельно, а нанимаете рабочую силу, стоимость рабочей силы варьируется от 55 до 9 долларов.0.

Приведенная ниже приведенная стоимость замены клапана EGR:

Средняя стоимость	$ 220 — 370
$ Запчаты. $55 – $90

Как узнать, что пора чистить клапан EGR?

Ниже приведены некоторые признаки того, что ваш клапан нуждается в очистке или замене:

• Снижение КПД двигателя
• Уменьшение расхода топлива
• Запах несгоревших газов
• Шум двигателя под нагрузкой
• Перегрев двигателя
• Плохая работа двигателя во время движения

Best Cleaners Valve EGR

1. Wynn’s WY23381 Diesel EGR Cleaner
2. Sea Foam SS14 Cleaner and Lube
3. Liqui Moly 2033 Pro-Line Intake System Purge
4. OXICAT — очиститель кислородного датчика и каталитического нейтрализатора
5. Holts EGR и очиститель карбюратора
6. Fastcar Wynn’s Diesel Turbo Cleaner

Раздел часто задаваемых вопросов

Каковы признаки неисправности клапана EGR?

Наиболее распространенные признаки неисправных клапанов EGR (рециркуляции отработавших газов) приведены ниже:

• Горит лампочка Check Engine
• Неровный холостой ход
• Неудачный тест на дым
• Запах топлива
• Увеличение расхода топлива
• Снижение производительности двигателя
• стук, постукивание или звон

Можно ли ездить с неисправным клапаном EGR?

Да, даже если клапан рециркуляции отработавших газов полностью выйдет из строя, вы все равно сможете управлять своим автомобилем. Но ваша машина не будет работать должным образом. Вы можете наблюдать некоторые симптомы неисправности EGR, такие как нестабильная работа на холостом ходу, индикатор проверки двигателя, запах несгоревшего топлива из выхлопных газов, плохая работа двигателя и сбои проверки выбросов.

Можно ли чистить клапан EGR?

Да, максимум проблемы системы EGR можно решить тщательной очисткой клапана очистителем дроссельной заслонки. После надлежащей очистки вам не нужно будет менять клапан.

Что делает клапан EGR?

Клапаны EGR двигателя помогают снизить выбросы выхлопных газов. Если двигатель перегревается и уровень O ₂ в камере сгорания увеличивается, то также увеличивается уровень выбросов NOx (опасных газов).

В таких условиях клапан EGR возвращает часть выхлопных газов в камеру, чтобы заменить часть O ₂ и снизить температуру двигателя. Это снижает скорость выброса газа NOx.

Когда была изобретена система EGR?

В 1970 году система рециркуляции отработавших газов впервые была установлена ​​на автомобилях.
