В общем случае, чтобы снять двигатель в пылесосе Самсунг, нужно выполнить такую последовательность действий:

• Снять фильтры, вытащить мешок (или контейнер) для мусора.
• Открутить и снять верхнюю крышку корпуса.
• Открутить и снять крышку моторного блока. Внутри моторного блока находится двигатель в кожухе.
• Снять крышку кожуха двигателя. В зависимости от модели, кожух двигателя может извлекаться (из корпуса пылесоса) целиком или только крышка кожуха.

С технической точки зрения снять двигатель на пылесосе Самсунг совсем не сложно. Некоторую проблему представляет лишь то, что крепление частей корпуса, на разных моделях пылесосов Самсунг, выполнено с различиями. То есть шурупы, которые нужно открутить, расположены в разным местах. Кроме того, при соединении деталей корпуса могут использоваться защелки. А некоторые шурупы, выходящие на поверхность корпуса, могут быть закрыты декоративными заглушками.

Общая рекомендация по разборке корпуса пылесоса Самсунг — делать это не спеша и аккуратно. Если детали корпуса не разделяются — посмотрите внимательнее, возможно остался не открученный шуруп или есть защелка.

Далее, в этой статье, будут иллюстрации по некоторым моделям пылесосов Самсунг. И в этом магазине можно купить двигатели для разных моделей пылесосов.

Пылесос Самсунг, с мешком для сбора пыли, 1.4 кВт

Первой снимается верхняя крышка корпуса и крышка отсека пылесборника:

Крышка отсека пылесборника просто извлекается из шарниров.

Далее снимается крышка моторного отсека:

Перед тем как откручивать шурупы, нужно отсоединить разъемы с платы управления.

После этого откручивается крышка кожуха двигателя:

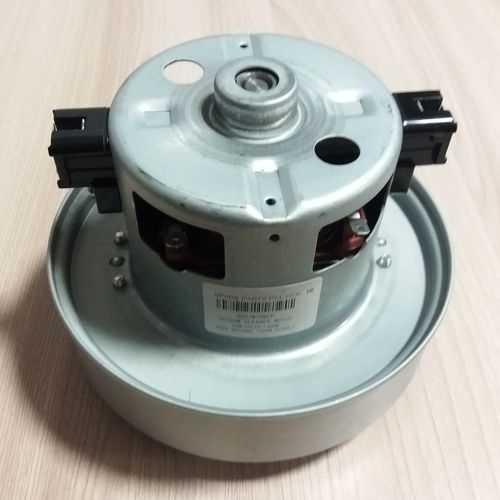

И вот двигатель:

Серия пылесосов «Digimax»

На этих пылесосах нелегко добраться до двигателя, чтобы заменить его. Там как в луковице. Или в сказке про Кащея Бессмертного.

Вначале нужно открутить один доступный шуруп и снять кнопки, чтобы получить доступ к другим шурупам, которые крепят верхнюю крышку корпуса. Кнопки крепятся на защелках и снимать их нужно осторожно, чтобы не повредить защелки (для увеличения кликните картинку):

Под кнопками еще 4 шурупа:

Верхнюю крышку нужно снимать осторожно, с нее идет провод на плату управления. Этот провод, к плате, подключен разъемом.

После того как снята верхняя крышка корпуса, нужно снять крышку моторного отсека. Перед тем как откручивать эту крышку, нужно отсоединить разъемы:

Крышка моторного отсека снята. Теперь нужно снять крышку кожуха двигателя:

И вот наконец двигатель пылесоса. Теперь его можно снять и заменить.

Серия пылесосов «Twin» (sc-8836v36)

В этих пылесосах снятие двигателя не на много проще.

Вначале нужно снять фильтры. Почти все шурупы крепления верхней крышки, расположены в отсеке фильтра (для увеличения кликните картинку):

Верхнюю крышку нужно снимать осторожно, с нее идет провод на плату управления. Этот провод, к плате, подключен разъемом.

Далее нужно снять плату управления. Плата закреплена на моторном блоке. Перед тем как откручивать крепление платы, нужно отсоединить разъемы:

Моторный блок доступен для снятия:

Крепление крышки моторного блока:

Под этой крышкой двигатель в кожухе.

Интернет-магазин Новатор, 2020

• Назад

• Вперед

Как заменить двигатель пылесоса? — пошаговая инструкция с фото

Вам понадобиться:

• 1. Двигатели для пылесосов

  двигатель для пылесосов Samsung, LG, Daewoo, Electrolux, 1600W

  1650 р.

• 2. Фильтр

  фильтр для пылесосов Thomas XT Filtero FTH 99 TMS, HEPA

  595 р.

• 3. Мешок-пылесборник

  мешки для пылесосов Electrolux, Philips, AEG, Bork, Filtero FLS 01 (S-bag) Standard, (5 штук)

  385 р.

• 4. Шланг

  шланг для пылесоса универсальный (1,5 метра)

  985 р.

Замена мотора пылесоса

Содержание:

Шаг 1

Для замены вам понадобятся:




Двигатель для пылесоса




Отвертка




Для начала снимаем выходной воздушный фильтр. Для этого снимите пластиковую защитную крышку и извлеките сам фильтр.







Шаг 2

Теперь нужно вскрыть ваш пылесос. DO IT! В общем, откройте отсек, где мешок для пыли находится, и извлеките мешок.







Шаг 3

Открутите 4 винта, которыми прикручена защитная крышка мотора. Снимите саму крышку.







Шаг 4

Вот вы и добрались до потрохов пылесоса! Аккуратно, не повредив провода, вытащите мотор пылесоса из его гнезда.




Снимите также мягкую «обивку», намотанную на мотор.




Отыщите места и способ присоединения проводов к мотору и отсоедините аккуратно их.




После чего извлеките сердце пылесоса – мотор.







Шаг 6

Теперь в обратном порядке: воткните в гнездо мотор, прикрепите защитную крышку мотора и прикрутите её.







Шаг 7

Установите назад выходной воздушный фильтр и закройте его крышку. Вуаля, теперь вы пылесосный хирург!:




Двигатель для пылесоса




Отвертка












Шаг 9

Эти товары могут Вас заинтересовать:




---

Насадки




Шампунь для пылесоса









Итак, подведем итоги:




Чтобы заменить двигатель пылесоса, потребуется предпринять следующие действия:

1. Снять воздушный выходной фильтр.
2. Извлечь мешок для пыли.
3. Удалить защитную крышку мотора.
4. Убрать «мягкую» обивку, отсоединить провода и вытащить двигатель.
5. Поставить новый мотор, собрать пылесос в обратном порядке.

Вам понадобиться:

• 1. Двигатели для пылесосов

  двигатель для пылесосов Samsung, LG, Daewoo, Electrolux, 1600W

  1650 р.

• 2. Фильтр

  фильтр для пылесосов Thomas XT Filtero FTH 99 TMS, HEPA

  595 р.

• 3. Мешок-пылесборник

  мешки для пылесосов Electrolux, Philips, AEG, Bork, Filtero FLS 01 (S-bag) Standard, (5 штук)

  385 р.

• 4. Шланг

  шланг для пылесоса универсальный (1,5 метра)

  985 р.

Замена вакуумного двигателя Samsung POWERbot R7070

Автор: Эрик Андерсон
(и 3 других участника)

• Избранное: 0
• Завершено: 7

Сложность

Умеренный

Шаги

13

Необходимое время

8 — 15 минут

Секции

2

• Батарея
  5 шагов
• Мотор
  8 шагов

Флаги

0

• НазадSamsung POWERbot R7070

• Полный экран

• Опции

• История

• Скачать PDF

• Править

• Перевести

• Встроить это руководство

Замените двигатель, чтобы восстановить мощность всасывания вашего робота POWERbot. Чтобы получить доступ к правому ведущему колесу, необходимо снять двигатель.

1. Редактировать

3. Редактировать

7. • Отвинтите два серебристых 1,5-сантиметровых винта слева и справа от батарейного отсека.

   • Удалите два винта длиной 1,5 см над желтыми выступами скользящего замка.

   • Удалите два винта 1,2 см в отделении для щеток.

   Редактировать

9. Редактировать

10. Редактировать

11. • Отсоедините широкий разъем цепи с левой стороны, зажав и нажав на правую и левую стороны зажима, вытащив разъем.

    • Вытащите разъем за левую и правую стороны белого зажима, а не за провода.

    Редактировать

13. Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
