Капитальный ремонт двигателя ваз 2109 своими руками

В процессе эксплуатации силовая установка вашей машины будет всё сильнее и сильнее изнашиваться. В определённый момент времени появится потребность в капитальном ремонте (КР). Если все необходимые работы по ТО и текущему ремонту регулярно выполнялись, то мотор спокойно отработает до 100 000 – 150 000 км пробега без «капиталки». В противном случае пробег до КР значительно уменьшится.

Содержание:

• Периодичность КР;
• Сборка двигателя;
• Ремонт ГБЦ;
• Расточка ГБЦ;

Технология капитального ремонта силовой установки включает в себя полную разборку двигателя, диагностику его отдельных составных частей, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают металлообработку некоторых узлов, например, шлифование коленвала, фрезеровку головки блока цилиндров (ГБЦ), хонингование блока двигателя. В сервисе за это возьмут поистине драконовскую плату. И если ваше авто – иномарка, то лучше всё-таки обратиться в СТО. Владельцы отечественных машин могут сделать всё сами, и в этой статье мы расскажем, как осуществить капремонт двигателя ВАЗ 2109 самостоятельно.

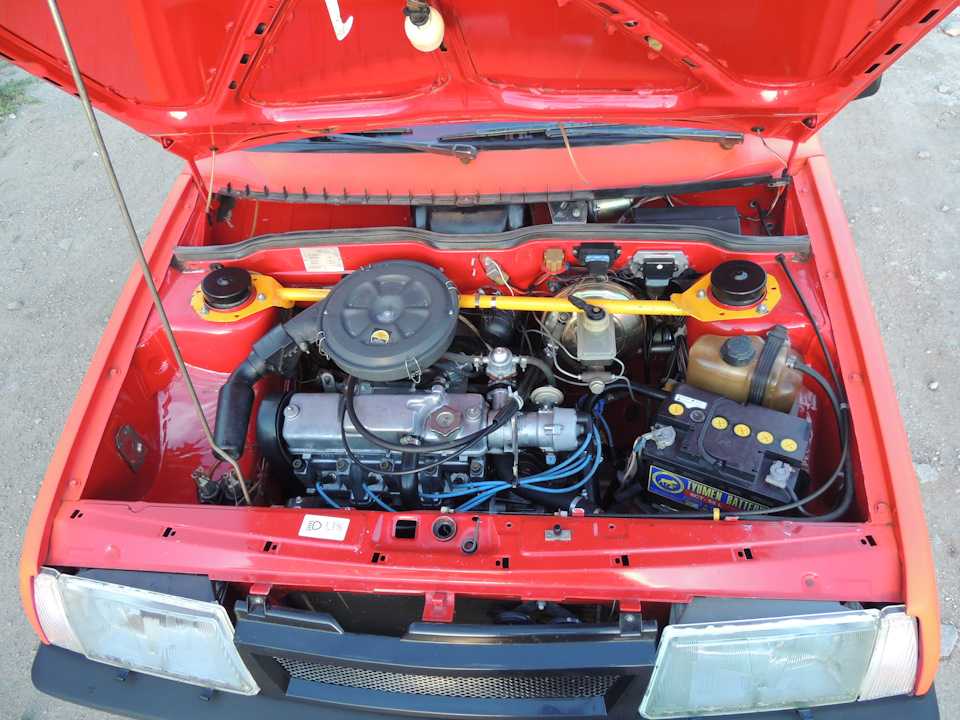

Капитальный ремонт двигателя ваз 2109, 2108

Для начала очень важно определить, нужен ли КР мотору вашего автомобиля. Это касается абсолютно любой силовой установки – как иностранного производства, так и отечественного. Быть может, достаточно сменить или починить всего лишь несколько узлов, и мотор вновь станет работать нормально. Давайте же разберёмся в факторах, указывающих на потребность двигателя в капитальном ремонте.

Широко распространено мнение, что большой пробег автомобиля прямо связан с капитальным ремонтом, не совсем верно. Действительно, если техническое обслуживание регулярно выполнялись, осуществлялись замены фильтров, масла, охлаждающей жидкости и т.д. – то тогда шестизначная цифра на одометре может указывать на то, что пришла пора «перетряхнуть» мотор, но не всегда. Если диагностика показывает, что все системы работают нормально, зачем что-то делать? Теперь рассмотрим другую ситуацию. Владелец машины безответственно относится к её обслуживанию. ТО не проводятся, автомобиль эксплуатируется в неоптимальном режиме (например, принимает участие в гоночных заездах, хотя не подготовлен к ним). Очевидно, что двигатель в таком случае очень быстро придётся капитально ремонтировать.

Когда делать капитальный ремонт двигателя

Теперь разберёмся в признаках, которые действительно могут указывать на необходимость капитального ремонта.

Главное, что должно вас насторожить  — это увеличение расхода масла. Если какие-либо утечки отсутствуют, но его приходится регулярно доливать, то налицо сильный износ поршневых колец. Кроме того, вероятно, направляющие втулки и маслоотражательные колпачки также выработали свой ресурс.

Поскольку кривошипно-шатунный механизм (КШМ) – одна из важнейших частей двигателя, то при подозрении на назревшую необходимость КР проверьте его состояние. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на его место манометр (разумеется, мотор во время этой процедуры должен работать). Затем сравните результаты измерений с нормативными показателями. Компрессия недостаточна? Вероятно, подшипники или гидронасос сильно изношены.

Обратите внимание, если двигатель вдруг стал нестабильно работать, издаёт странные звуки в виде постукивания или позвякивания (особенно на холостых оборотах), расходует много топлива, перестал развивать полную мощность. По отдельности эти признаки указывают на неполадки в отдельных узлах и агрегатах, но если появляются сразу 2-3 из них, это с большой вероятностью говорит о потребности мотора в капитальном ремонте. Чтобы полностью в этом убедиться, проведите диагностику, может быть, просто нужно сменить какую-либо деталь (-и) или настроить двигатель. Результата нет? Что ж, надо делать капремонт.

Полный капремонт мотора призван восстановить все характеристики силовой установки до указанных в спецификации агрегатов. Поршневые кольца меняются на новые, а цилиндрические — протачиваются и доводятся. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, так что лучше не заниматься ими самому, а довериться профессионалам. То же относится и к установке новых поршней (нужны специальные оправки), и к восстановлению или обработке шеек коленчатого вала под ремонтный размер. Кроме того, замене подлежат и коренные, и шатунные подшипники. Затем ремонтируется головка блока. Комплекс работ с ней включает диагностику последующий ремонт/замену опорных тарелок, клапанов, возвратных пружин и т.д.

Во время проведения капремонта, пользуясь случаем, проверьте, насколько изношено всё навесное оборудование – генератор, инжектор, бензонасос, термостат и др. Если есть необходимость, ремонтируйте их или заменяйте новыми агрегатами.

После завершения капитального ремонта мотор должен работать словно новый и безотказно служить ещё 100 000 – 150 000 км. пробега при условии регулярного выполнения ТО.

Перед тем как начать КР силового агрегата, наметьте свой план действий. Прежде всего, отсортируйте, какие процедуры вы будете делать самостоятельно, а какие оставите мастерам. Затем определитесь с местом, где будете проводить ремонт. Идеальный вариант – в собственном гараже с ямой. Если его нет, арендуйте подходящее помещение или обратитесь за помощью к знакомым, у кого есть такой гараж. Также обзаведитесь ручной талью с цепным приводом и несколькими стропами для фиксации грузов (с их помощью вы будете вынимать блок двигателя). Ещё вам понадобится то, на что вы будете ставить блок, например, поддон или покрышка подходящего размера.

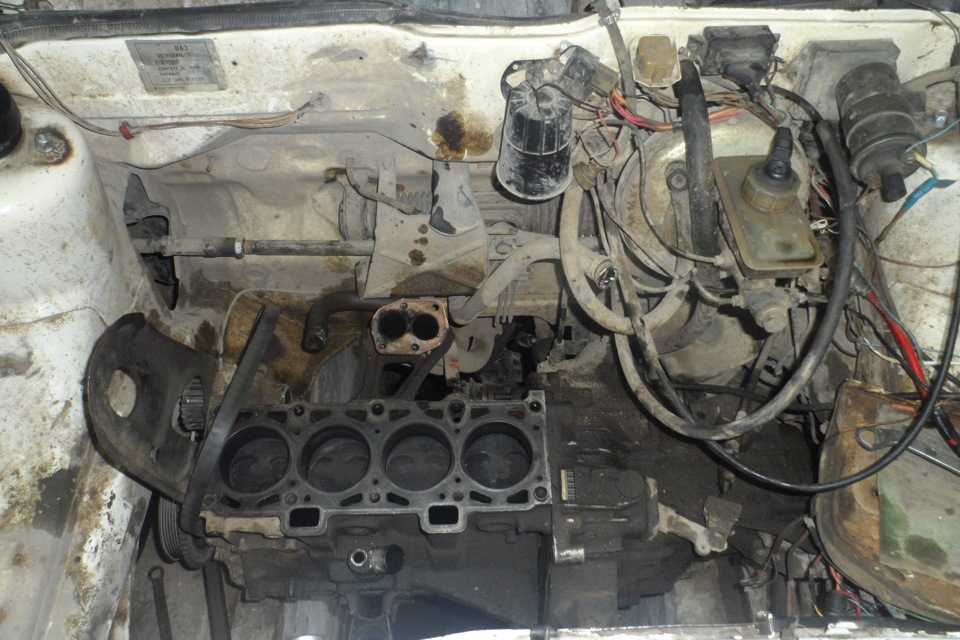

Только теперь можно снимать двигатель и разобрать его на отдельные детали. Запасные части сразу лучше не покупать – сходите в автомагазин по ходу работы. Также не стоит торопиться и со станочными работами – при детальном рассмотрении некоторые детали, например, коленчатый вал, лучше будет заменить новым или восстановленным. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-ой комплектности (т.е. это блок цилиндров и ГБЦ в сборе, а навесного оборудования нет) целиком. Также не забудьте, что капитальный ремонт потребует от вас серьёзных денежных вливаний и много свободного времени, так что планируйте его заранее чтобы потом не собирать мотор вечерами после работы.

Как собрать двигатель на ваз 2109

Итак, сначала слейте эксплуатационные жидкости, снимите навесное оборудование, бачки, радиатор и пр. Затем разъедините двигатель и коробку передач, после чего вытащите блок с помощью строп и тали, поставив его на покрышку или поддон. Далее снимайте головку блока и КШМ. Не забывайте пометить, где какие вкладыши и крышки подшипников стояли, это потом сильно вам пригодится. Вот и всё, теперь можно приступать к ремонту и замене деталей, а потом и к сборке. Производите эти процедуры в следующей последовательности:

• Сделайте дефектовку деталей: те, что можно установить обратно, очистите, а выработавшие свой ресурс замените новыми.

• Если блок двигателя останется старым, очистите его от загрязнений. Особое внимание уделите канавкам и опорам, куда будет устанавливаться коленвал.

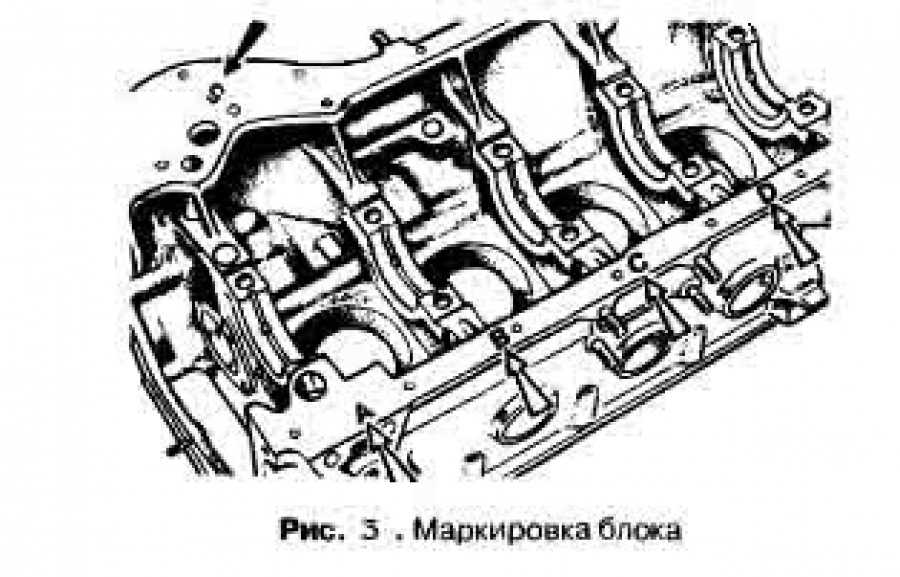

• Установите в постель блока вкладыши. Делайте это в строгом соответствии с ранее сделанными метками! Каждый вкладыш оснащён усиками – проследите, чтобы они вошли в проточки постели.

• Установите предварительно очищенный и продутый сжатым воздухом коленвал на его опоры.
• Возьмите упорные полукольца, смажьте маслом и сориентируйте так, чтобы проточки на их поверхности были направлены к щекам вала.

• Белое кольцо из сталеалюминия установите с передней стороны средней постели, а другое кольцо – с обратной стороны.

• Убедитесь, что полукольца не выступают за торцы постели (они должны быть вровень с ними).
• Теперь установите вкладыши в крышки коренных подшипников. Ориентируйтесь по сделанным вами меткам. Менять вкладыши местами нельзя! Следите, чтобы усики входили в пазы на крышках.

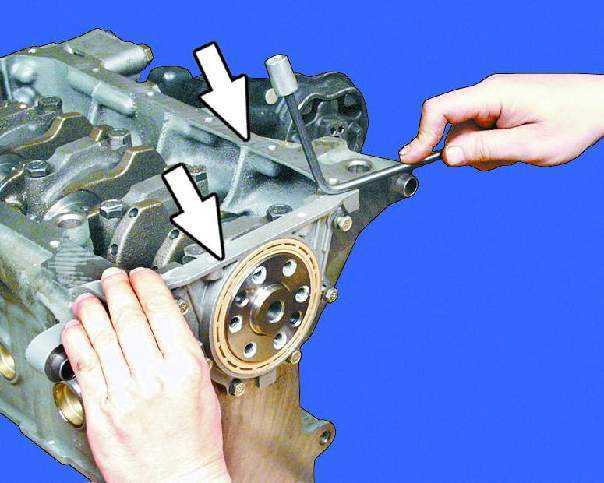

• Смонтируйте крышки коренных подшипников. В этом случае помогут как ваши метки, так и заводские: они есть на каждой крышке, но на 2-ой и 5-ой их по 2 шт.
• Оцените, насколько изношены крепёжные болты, при необходимости купите новые. Наживите их все в отверстия, но не закручивайте, потому что затягивать их надо строго по определённому порядку (см. изображение снизу).

• Проверьте состояние поршневой группы. Её можно отремонтировать на специальном оборудовании, но проще (и зачастую дешевле) приобрести новую.
• Перед установкой поршней убедитесь, что замки всех колец сориентированы относительно друг друга правильным образом (см. рисунок).

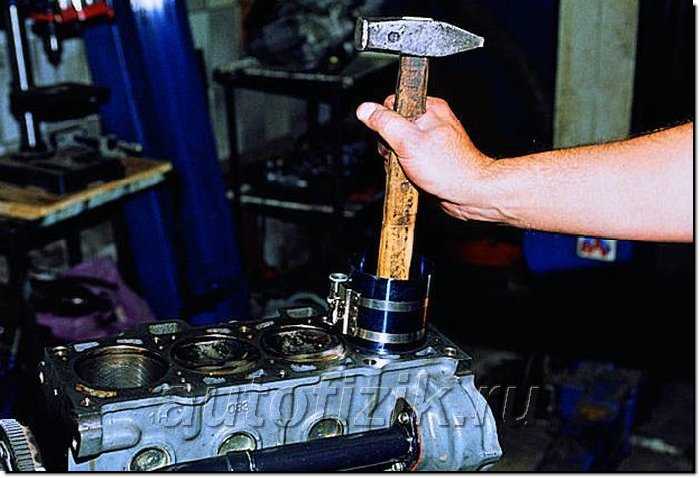

• С помощью специальной оправки обожмите поршневые кольца, потом вставьте поршень в сборе с шатуном без нижней крышки в цилиндр. Метки важно соблюдать и здесь: на новой поршневой они будут заводские, в случае со старой – сделанные вами («родные» метки, как правило, уже не видно).

• Установите шатун в шейку коленвала. Затем возьмите вкладыши, вставьте их в крышки крепления и смажьте маслом.

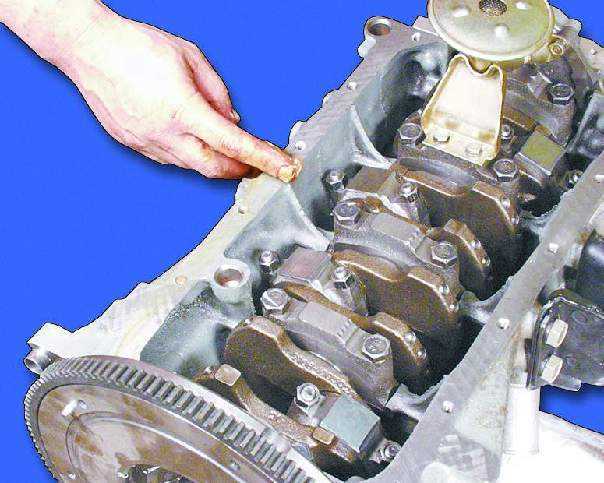

• Теперь можно установить нижние крышки шатунов и закрепить их. Помните, менять местами крышки нельзя! У каждой крышки – свой шатун.
• Смонтируйте датчик давления масла и другие оставшиеся детали.

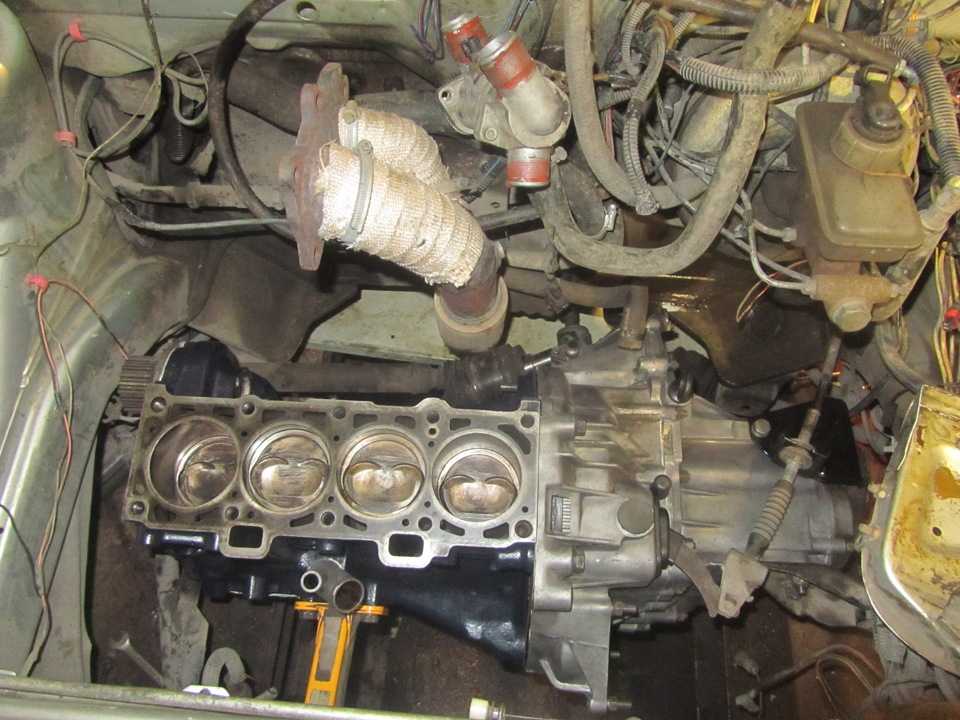

Вот и всё, КШМ установлен, идём дальше.

Самостоятельный ремонт головки блока цилиндров на ваз 2109

Приступаем к ремонту головки двигателя. В случае с ГБЦ на фотографиях её осмотр выявил то, что она была подвергнута фрезировке, причём не слишком качественной. В результате на поверхности детали остались характерные риски, через которые тосол просачивался в масляный канал и потом стекал в картер.

Как следствие, масло довольно быстро теряло свои свойства. Этот дефект можно решить с помощью шлифования. После этой процедуры поверхность стала идеально ровной, и тосол больше не будет попадать в масло.

Теперь пришло время узнать, как разобрать головку блока цилиндров на ваз 2109. Сначала снимаем рокера вместе с пружинами.

Внимательно осмотрите прижимную плоскость рокера. На фотографии красной стрелкой отмечена плоскость, которая постепенно закругляется по мере износа. Если рокер стоял косо, это говорит о необходимости регулировки зазора между ним и валом ГРМ. Рокер стоял с наклоном относительно вала? Значит, он изношен, и поэтому если вы планируете заменить клапана на новые, сделайте то же самое и с рокерами.

Далее демонтируем клапана и прочие детали. После того, как снят вал, вытащите толкатели вместе с регулировочными шайбами.

Затем загляните в колодцы, в которых движутся толкатели. Когда направляющая клапанная втулка сильно изношена, а машина эксплуатируется дальше с этими выработавшими свой ресурс деталями, у толкателей появляется определённый люфт, в результате чего колодцы из круглых превращаются в овальные. Это хорошо видно по рискам, на которые указывают красные стрелочки на фото. Новые направляющие устанавливать в таком случае бесполезно – они быстро выйдут из строя. Такой дефект плохо поддаётся ремонту и зачастую ведёт к покупке новой ГБЦ, но в этом случае его удалось исправить посредством обработки на расточном станке с последующей запрессовкой втулки из бронзы.

Теперь осмотрите шпильки, особенное внимание уделите их резьбе. Если она повреждена, лучше замените такую деталь на новую, поскольку это сильно сэкономит вам время и нервы в процессе установки головки на место. Шпильку с плохой резьбой будет трудно закрутить и ещё труднее выкрутить.

На этом ремонт головки блока завершён. Поставьте обратно все детали, которые вы сняли, и конечно же, не забудьте приобрести новую прокладку ГБЦ.



Как делается расточка блока цилиндров на ваз 2109

Сразу хотелось бы сказать, что подавляющую часть работ, связанных с расточкой ГБЦ, сделать самостоятельно не получится. Для этого нужно специальное оборудование и навыки работы на нём. Если это всё у вас есть, дерзайте, ну а в при их отсутствии ищите специалиста.

В большинстве случаев у вас получится лишь снять головку, отдать её мастеру, а потом забрать и установить обратно.

Зачем растачивают головку блока цилиндров

Как блок двигателя, так и головка имеют солидный ресурс эксплуатации и редко ломаются раньше этого срока. Это означает, что все ремонтные работы, связанные с ними, как правило, плановые. Лишь изредка производятся вмешательства, попадающие в категорию текущего ремонта. Например, это пайка или заваривание отверстия в блоке двигателя, возникшего в результате обрыва шатуна.

Однако иногда владелец автомобиля хочет произвести расточку ГБЦ не для ремонта, а с целью увеличения мощности мотора. Такая операция называется форсированием. В результате неё увеличивается камера сгорания, а это, в свою очередь, приводит к росту рабочего объёма и мощности. Правильное форсирование всегда заранее просчитывается в теории, поскольку есть риск слишком сильно расточить блок и головку, и в конечном счёте  они могут разрушиться.

Что из себя представляет расточка блока цилиндров на ваз 2109

Скорее всего, вы не будете заниматься расточкой – у вас просто возьмут деталь, а потом скажут, когда можно будет её забирать. Но для расширения кругозора знать в общих чертах всю технологию не повредит.

Расточка блока представляет собой процедуру увеличения посадочных гнёзд под гильзы цилиндров. Естественно, гильзы уже нужны не оригинальные, а ремонтного размера. Вам крайне важно знать размер этих гильз и сообщить специалисту, под какой именно ремкомплект нужно делать расточку. Все необходимые измерения цилиндров можно сделать самому, но для этого вам понадобится нутрометр.

Сама операция выполняется на специальном станке с маленькой скоростью. Это очень важно, поскольку надо одновременно соблюдать размеры, не нарушать геометрию цилиндра и при этом соблюсти качество обработки.
Ещё одним важным правилом является то, что мастеру надо строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе. В качестве таковой выступает постель распределительного вала.

Также следует заметить, что во время расточки надо оставить припуск (дефектный верхний слой). Его толщина должна быть совсем небольшой – от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не перекосилась в процессе хонингования.

Что касается хонингования, то эта операция обязательно должна быть проведена после расточки блока. Она выполняется на особом станке, а суть процедуры заключается в полном устранении возможных микродефектов, возникших при расточке.

После этого можно собирать силовую установку обратно. После завершения сборки и заправки новыми эксплуатационными жидкостями, не забудьте отрегулировать клапана. На этом всё, капиталка двигателя ваз 2109 окончена. До новых встреч на страницах нашего сайта!

Как отремонтировать двигатель ВАЗ 2109 своими руками

Наиболее типичными проблемами, вызванными неисправностью двигателя на ВАЗ 2109 являются следующие:

• быстрый износ уплотнителей и сальников;
• попадание двигательного масла в корпус воздушного фильтра;
• повышенный расход моторного масла;
• белый дым из выхлопной;
• повышенный расход охлаждающей жидкости;
• сильный дым из сапуна.

Для устранения данных проблем нужно проводить дефектовку и последующий ремонт блока цилиндров.

Виды износа цилиндров на ВАЗ 2109

Наиболее распространенные виды износа цилиндров в моторе ВАЗ 2109 следующие:

• бочкообразный износ;
• овальный износ;
• задиры на стенках цилиндров;
• матовый цвет на зеркале цилиндра.

Как провести дефектовку и ремонт двигателя ВАЗ 2109

Работа по дефектовке и ремонту мотора “девятки” проводится в несколько этапов:

1.Перед началом работ нужно обязательно очистить поверхности блока цилиндров от старых уплотнительных прокладок. Далее проводится визуальный осмотр узла. Особенное внимание нужно обратить на на места, где находятся отверстия для болтов. При обнаружении трещин блок цилиндров нужно менять.

2.Произвести проверку привалочной поверхности на искривления. Делается это при помощи линейки, которая ставится по осям плоскости и диагонали (процесс показан на Рис. 1). В случае, если искривление плоскости составляет больше 0,1 мм, значит, блок цилиндров заменяется.

3.Проверить герметичность рубашки охлаждения блока цилиндров. Для этого нужно закрыть отверстие для присоединения помпы, а в саму рубашку залить воду под давлением 0,3 Мпа. Если в течении 5-10 минут течь из блока не появилась, значит он исправен. В ином же случае нужна его замена.

4.Визуальный осмотр цилиндров. В верхней их части обычно образовывается нагар, который нужно убрать. При обнаружении на стенках цилиндра задиров, царапин или же других дефектов производится их расточка. Для этого предусмотрены 2 ремонтных размера — 0.4 и 0.8 мм. Если на стенках одного из цилиндров есть повреждения с глубиной более 0.8 мм, то блок нужно менять.

Несмотря на то, в с скольких цилиндрах были обнаружены дефекты, расточка делается во всех.

5.Измерить диаметр цилиндров. Делается это при помощи нутромера. Измерения проводятся в поперечном и в продольном направлении. Величина износа цилиндров определяется следующим образом — нужно измерить цилиндр на месте верхнего пояса (так как там цилиндры не изнашиваются) и в остальных поясах, после нужно найти разность, которая и будет показывать их износ. Данный процесс показан на Рис. 2.

Если износ не превышает 0,15 мм, то можно обойтись хонингованием цилиндров. В ином случае их нужно расточить до ближайшего ремонтного размера поршней, при этом оставлять место для хонингования.

6.Проверка зазоров между вкладышами коренных подшипников и шейками коленвала. Нормальный зазор колеблется в пределах 0,026–0,073 мм, предельно допустимый — 0,15 мм. Если больше — то проводится шлифовка коленвала под следующий ремонтный размер. В соответствии с этим подбираются и новые вкладыши коренных подшипников.

7.Промывка масляных каналов коленчатого вала. Заглушки коренных шеек выбивать самостоятельно не рекомендуется. Для этого лучше обратиться в специальный автосервис. Чистка масляных каналов производится следующим образом — при помощи металлического ершика тщательно очищается вся грязь, потом на 2-3 часа заливается все ацетоном (или другим растворителем), после чего нужно его слить. Закончить промывку нужно моющим средством, желательно на водной основе. Рекомендуется после промывки продуть каналы при помощи сжатого воздуха. Новые заглушки также рекомендуется ставить на СТО.

8.Провести визуальный осмотр вкладышей коренных подшипников коленвала. При обнаружении дефектов (царапины, задиры, любые повреждения) их нужно заменить.

Ремонт КПП ВАЗ 2109 своими руками. Как отремонтировать коробку передач ваз 2109 своими руками

КПП ваз 2109 вполне «уходит» своими руками. Конечно, при условии наличия у «гаражного мастера» необходимого опыта и навыков, а также инструментов и оборудования, иначе можно только усугубить ситуацию. Если вы никогда ранее не ремонтировали коробку передач, лучше обратиться к профи или хотя бы дочитать этот материал до конца.

КПП ВАЗ 2109 Устройство и принцип действия

Коробка девятка представляет собой сложный узел, предназначенный для изменения крутящего момента, подаваемого на колеса автомобиля, как, впрочем, и любая другая КПП.
Конкретно об агрегате, устанавливаемом на «девятки», можно сказать следующее:

• КПП может быть четырех- и пятиступенчатой.
• Вся система совмещена с главной передачей, а также с дифференциалом, поэтому количество передач может быть разным.
• Первичный вал, по сути, представляет собой набор ведущих шестерен, они зацепляются за ведомые шестерни переднего поворота.
• Крутящий момент с КПП передается на передние колеса автомобиля.

Это что касается основных показателей КПП, благодаря которым устройство получилось достаточно надежным и долговечным.

Основные элементы коробки ВАЗ 2109:

• Картер.
• Два синхронизатора.
• Первичный и вторичный валы.
• Ось и задняя передача.
• Главная передача.
• Дифференциал.
• Крышка корпуса.

Фланец редуктора соединяется с редуктором устройства главной передачи. КПП 2109диск выглядит следующим образом:

• Передающий моментный выключатель.
• Сферический подшипник.
• Тракт.
• Рычаг переключения скоростей.
• Шток, работающий как механизм переключения передач.

Все вышеперечисленные элементы представляют собой отдельный узел, который крепится к сцеплению. Внутри редуктора расположены две оси. На одном из них установлены: две блокировочные скобы, трехходовой рычаг и втулка – для повышения надежности устройства. Вторая ось проходит через специальные отверстия в блокирующих скобах, препятствуя их проворачиванию.

Назначение плечевых рычагов:

• Первое плечо включает передние передачи.
• Второе плечо — обратное.
• Третье плечо предназначено для взаимодействия с рычагом переключения передающих элементов.
• Ступица рычажного переключателя имеет специальный фиксатор.
• На оси закреплен штекер для включения задней скорости.

Признаки неисправности КПП ВАЗ2109

Наиболее распространенные «симптомы» неисправности коробки передач «Девятки» следующие:

• Передача отключается самостоятельно.
• Шумоизоляция при работе на нейтральной передаче.
• Скорость включается с хрустом, включение передачи затруднено.
• Передача включается нечетко.
• Люфт коробки передач — болтается рычаг переключения.
• «Кольцо» Кулис.
• Уровень масла падает.

Возможные причины поломки коробки передач ВАЗ 2109

Как и любое другое устройство, коробка передач «Девятки» со временем начинает выходить из строя. Немалую роль при этом играет и качество запчастей, которые используются при ремонте. Если придерживаться рекомендаций производителя, то ремонт КПП (в том числе и профилактический, при отсутствии поломок) нужно производить каждые 50 000 км. Рассмотрим основные причины поломки коробки передач, соответственно перечисленные выше «Симптомы»:

«Осторожный перенос»

Скорее всего, коробка передач сильно изношена. Износ замка на муфте или шестерне, эти детали подлежат замене. Основная причина – систематическое нарушение правил эксплуатации, неправильный выбор скоростного режима, слишком резкие переключения, неправильно отрегулированный хват.

Шумоглушитель при работе на нейтральной передаче

Любая коробка передач имеет определенный порог шума, который не может быть показателем поломки, ни одна коробка не работает абсолютно бесшумно. Повышенный уровень шума может свидетельствовать о необходимости замены масла в коробке или недостаточном его уровне. Кроме того, шум может увеличиваться при нестабильной работе двигателя. Например, если на автомобиле был установлен спортивный распредвал, а КПП не входит с ним в резонанс.
Для более точной диагностики рекомендуется везти на ближайшее СТО, так как шуметь коробка может по самым разным причинам, в том числе и не связанным с самой КПП.

передача включается с хрустом, включение передачи затруднено

Если у КПП приличный пробег, то причина скорее всего в износе синхронизатора. Его нужно срочно заменить, так как ситуация чревата выходом из строя всего редуктора. Когда коробка новая, или синхронизатор недавно менялся, то передачи тоже могут включаться туго — это нормально.

передача включается нечетко, включение требует усилия

Трудности при включении передачи можно объяснить, как было сказано выше, заменен синхронизатор. Со временем детали разрабатываются и переключение производится без усилий. Сразу после замены синхронизатора не рекомендуется резко включать передачи, выдерживать небольшие паузы при переключении. Передача все равно не включилась — используйте дабл аут. Если передача не включается, это может свидетельствовать о неисправности механизма выбора передачи, а также о неправильной настройке кулисы или ее опор. Для точного определения причины нужны сцены.

коробки передач gesther — Рычаг переключения

Сначала проверьте состояние «карданчика» (шарнира КПП). Очень часто люфт представляет собой конусный болт крепления, который можно открутить.
Люфт может возникать в самом кулере в результате его износа. В этом случае необходимо заменить кулис. Кроме того, может лопнуть возвратная пружина. Этот пункт находится в механизме выбора передач — потребуется ремонт коробки передач с заменой пружин.

«Кольцо» Кулис

Следует отметить, что это очень распространенный недостаток всех отечественных автомобилей, очень часто возникающий после ремонта ходовой. Иногда бывает наоборот — после ремонта люфт пропадает (если он имел место на новой машине). Причина может быть в заводском браке, что признают даже представители АвтоВАЗа.

Кроме того, причина может заключаться в вибрации двигателя+коробки, которая передается на место происшествия. Звон может быть связан с кузовом автомобиля или неправильным выбором точек опоры. В таких случаях предпринимаются попытки устранить звон установкой уплотнительного кольца возле кулисы (актуально только для ВАЗ 2108-2115).

течь масла из коробки

Возможные причины — плохое крепление крышки картера, потеря герметичности валов. Кроме того, может потребоваться замена коробок коробки или банально закрутить сливную пробку. Не мешает также осмотреть корпус КПП на наличие повреждений и трещин.

Как устранить неисправности КПП ВАЗ 2109

Итак, выше мы перечислили основную неисправность КПП ВАЗ 2109, как определить неисправность и как ее устранить, расскажем ниже.

трудно включить передачу

Причина:

1. Ошибка при регулировке сцепления.
2. Держите кабель или привод.
3. Держите шток вилки, шток переключения скоростей.
4. Одна из деталей КПП: вилка, бегунок, синхронизатор.
5. Нецентрированный картер сцепления.
6. Масло выбрано неправильно.
7. Инструктированные блокировочные кольца синхронизатора. Конические поверхности ведомых шестерен расширены.

Решение:

1. Отрегулировать сцепление.
2. Установить причину, смазать.
3. Проверить крепление петли рычага. Проверьте, плотно ли затянуты болты на механизме управления. Обязательно исследуйте шатуны, а также отверстия шатунов в картере, сальники, заднюю часть картера. Все выявленные неисправности — ремонт.
4. Разобрать коробку, осмотреть детали. Изношены или повреждены — замените.
5. Разобрать, проверить КПП. Изношенные детали заменяют предметы.
6. Заменить масло
7. Проверить зазор между зубьями шестерни и блокирующим кольцом. Если все в порядке, то зазор должен быть не менее 0,77 мм. Если зазор в норме, проверьте конические плоскости блокирующего кольца и шестерни.

сдавливание при переключении

Причина:

1. Неправильно отрегулировано сцепление.
2. Площадки или трос привода.
3. Закаленный картер сцепления.
4. Упал уровень масла или неправильно подобрано масло.
5. Был изношен или не переключал передачу или синхронизатор.

Решение:

1. Отрегулировать сцепление.
2. Смажьте трос или тягу, устраните неисправности.
3. Проверьте крепление отверстий в задней части картера.
4. Заменить или долить масло, проверить наличие утечек.
5. Разобрать КПП, при необходимости проверить детали.

повышенный уровень шума

Проблема:

1. Откручиваются болты картера, коробки передач или сцепления.
2. Внутрь КПП попали посторонние частицы.
3. Изношены или повреждены внутренние детали КПП.
4. Нецентрированное сцепление.

Решение:

1. Проверить бот, при необходимости подтянуть
2. Полностью слить масло, тщательно промыть картер, заменить масло.
3. Снять и разобрать коробку, проверить поврежденные элементы на замену.
4. Проверить центровку отверстий в задней части сцепления (на картере).

переводов «вылетать»

Проблема:

1. Надевается для крепления рычага переключения передач.
2. Провалился лайнер сцен или ослабил орех кулис.
3. Изношен первичный вал коробки или роликовый подшипник.
4. Изношен или вышел из строя один из элементов зубчатого механизма — вилка, бегунок, муфта, фиксатор и т.д. Возможно повреждена крышка.
5. Изношены или вышли из строя шестерня или зубья синхронизатора, повреждены упорные шайбы или ведомые шестерни вторичного вала.
6. Закрепил втулку направляющего подшипника.

Решение:

1. Проверить изнашиваемое крепление, подтянуть крепления, если они ослабли.
2. Снимите рычаг переключения передач, осмотрите нейлоновый вкладыш кулисы, оттяните гайку или замените вкладыш.
3. Разобрать КПП, заменить первичный вал или, при необходимости, роликовый подшипник.
4. Снимите верхнюю крышку коробки, проверьте детали механизма переключения. Поврежденные детали замените.
5. Полностью снять коробку, разобрать, осмотреть, при необходимости заменить поврежденные детали.
6. Замените втулку направляющего подшипника.

не выключается одна из передач

Причина:

1. Проблемные или вышедшие из строя штоки (штанги), ослабляющие винт ползуна, ослабла пружина среднего фиксатора.
2. Удлинялись зубья шестерни промежуточного, первичного вала или вала шестерни задней передачи.
3. Облицован сам рычаг переключения передач или одна из деталей механизма переключения.

Решение:

1. Проверьте детали, замените сломанные.
2. Снять и разобрать КПП, при необходимости установить новые детали.
3. Проверить состояние рычага, устранить неисправности, снять коробку передач, проверить механизм переключения передач.

Сбор снастей своими руками

Демонтаж коробки необходимо производить в смотровой яме на эстакаде или на подъемнике.
Для снятия и разборки коробки ВАЗ 2109 потребуются следующие инструменты, приспособления и расходные материалы:

• Набор отверток.
• Резиновые и металлические молотки.
• Ударная отвертка (обязательно).
• Долото.
• Набор головок накидки с «трещинками».
• Ключ, предназначенный для снятия стопорных колец.
• Чистая тряпка.
• Наждачная бумага.
• бензин, растворитель (для промывки корпуса после разборки).
• Масло сливочное.
• Прокладки.

Выбор рабочего места зависит только от удобства и личных предпочтений. Хороший вариант – широкий крепкий стол (верстак). Все манипуляции можно производить на гладком полу, хотя это и не совсем удобно. В общем, все, что нужно для работы — это чистая гладкая поверхность и хорошие инструменты.

демонтаж шестерни

• В первую очередь сливается все масло из коробки.
• Отверните болты крепления защиты картера.

• Отсоедините трос сцепления от сцепления.
• Ослабьте гайку на наконечнике троса привода.
• Отключить блок от тягового реле.

• Снимите стартер.

• Отсоединить тягу привода от наконечника шарнира (ускорение тяги).
• Отсоедините трос спидометра.

• Снимите крепление шарового шарнира рулевой тяги.
• Далее следует отжать палец шарнира рулевой тяги от рычага рейки.
• Предложите хвостовик шруса привода колес и отведите его немного в сторону.
• Отсоедините вторую шаровую опору.

• Демонтируем щит картера сцепления.

• Ослабим крепления, снимаем коробку.

разборные коробки

Для начала необходимо очистить поверхность коробки от грязи и масла, после чего ее промывают растворителем, бензином или керосином.

• Установите коробку вертикально и аккуратно снимите заднюю крышку.

• Снимите кронштейн троса сцепления, после чего резиновым молотком пройдитесь по задней крышке коробки.
• Снимите старую прокладку. Его можно выбросить.
• Включите 3 и 4 передачу.
• Удалите бота, который держит 5 передачу, включите его.

• Откручиваем гайку сначала на вторичном валу, затем на первичном.

• Снимите синхронизатор коробки передач 5 с помощью вилки.

• Снимите заглушку с муфты. При этом следить, чтобы подпружиненные шарики, удерживающие синхронизатор, не падали.
• Снимите кольцо 5 блока синхронизатора коробки передач.
• Дайте ведомой шестерне 5 скоростей от вторичного вала.
• Демонтируем упорное кольцо игольчатого подшипника, достаем сам подшипник.
• Демонтируем ведущую шестерню первичного вала.
• Со вторичного вала снимаем втулки, которые остались от игольчатого подшипника, демонтируем упорную шайбу.
• Отдайте стопорное кольцо подшипника первичного вала, затем снимите кольцо с вторичного вала.
• Откручиваем стопорную пробку, снимаем шарик и пружину.

• Демонтируем заднюю опору двигателя.
• Откручиваем задний замок коробки передач (пробка), немного наклоняем корпус коробки и достаем лампочку замка и пружину.
• Ослабляем и полностью откручиваем болты картера сцепления, а также картера коробки.

• Отсоедините коробку передач.

• Откручиваем болт, к которому крепятся 1 и 2 передачи.
• Демонтируем шток и заглушку.

• Выверните болт крепления 1 и 2 коробки передач.

• Снимите головку тяги с рычага, затем извлеките ее из коробок вместе с вилкой.

В процессе разборки КПП внимательно изучите все элементы. Если удается вовремя обнаружить изнашиваемую деталь, ее можно немедленно заменить, что позволяет избежать дорогостоящего ремонта. Сборка КПП ВАЗ 2109осуществляется строго в обратном порядке. При этом прокладку необходимо заменить на новую.

Срок службы КПП ВАЗ 2109 при замене КПП

Как показывает практика, срок службы КПП ВАЗ 2109 зависит, в большинстве случаев, от условий эксплуатации. При бережном обращении, своевременном ремонте и замене масла коробка может работать столько же, сколько и двигатель. Как правило, синхронизаторы передач чаще всего стоят первыми. Их нужно менять сразу, чтобы избежать более серьезных поломок. Срок службы КПП также зависит от качества деталей и сборки — коробка может «умереть» и через 350 000 пробега, и через 10 000 — однозначного ответа нет. К тому же каждый автовладелец при той или иной неисправности решает сам — ремонтировать КПП или менять целиком.

Какое масло заливать в КПП ваз 2109, советы профи

Выбирая масло для «девятки» особо не экспериментируя, достаточно прочитать руководство по эксплуатации автомобиля. Так же можно спросить мнение владельцев этой марки, которых очень много. Что касается рекомендации завода, то производитель рекомендует использовать минеральные всесезонные марки:

Rexol T — SAE 80W-85 класс GL-4.
Омскол Транс П.
Владелец ТМ4 — SAE 80W-90 класс GL-4.

Завод изготовитель почти всегда заливает в ящики Минеральные масла ЛУКОЙЛ. На первое время достаточно. Однако для эксплуатации зимой оно мало подходит, поэтому после покупки рекомендуется заменить масло на любое из перечисленных выше.

Двигатель ВАЗ 2109 Инжектор, чистка и замена форсунок ВАЗ 2109 (инжектор). Как почистить или заменить форсунки ваз 2109 своими руками

Форсунка – важный элемент топливной системы, отвечающий за подачу топлива в инжекторных двигателях автомобилей, в том числе ваз 2109. Ниже мы расскажем о назначении этой детали, неисправностях, их причинах, а также о методах устранения поломок форсунок, включая их замену.

Форсунки ВАЗ 2109 (форсунки), устройство, принцип работы, расположение

Форсунка в двигателе автомобиля ВАЗ2109 предназначена для точной подачи топлива во впускной коллектор на разных этапах работы двигателя. Форсунки расположены непосредственно на топливной рампе системы подачи топлива. Один конец каждой форсунки вставлен в специальное гнездо топливной рамы, конец дуги находится во впускном коллекторе двигателя.

Форсунка представляет собой простое устройство подачи топлива, имеющее электромагнитный запорный игольчатый клапан. Из топливной рампы внутрь форсунок через топливный фильтр под высоким давлением поступает топливо. В коллектор впрыскивается через распылитель, на впускной клапан.

На поверхности опрыскивателя имеются четыре калиброванных отверстия. Внутри корпуса находится небольшой электромагнит. Когда электричество подается на магнит, он поднимает иглу, пропуская топливо. При обесточивании магнита возвратная пружина возвращает иглу в исходное положение, перекрывая подачу топлива.

Место посадки форсунки на топливной рамке имеет уплотнение из резиновых колец. Кроме того, насадка дополнительно фиксируется специальной пробковой скобой. Электромагнит снабжен выводами, которые размещены в соединительном блоке сопла. В этом месте они присоединяются к жгуту Проводов Эсуда.

Принцип работы форсунки следующий: внутрь части топливной рампы системы подачи топлива постоянно поступает топливо под высоким давлением. Управляющий импульс (контроллер) в определенный момент подает напряжение на электромагнит форсунки, открывая клапан. При этом топливо, находящееся под давлением, подается непосредственно в распылитель, после чего впрыскивается в коллектор в виде так называемого конического факела.

Внутри коллектора топливо превращается в воздушную смесь и всасывается в цилиндры через впускной клапан. Время открытия клапана форсунки, а соответственно и количество топлива, поступающего в цилиндр, регулируется контроллером и зависит от времени работы двигателя (длительности импульса). Как только клапан обесточивается, стопорная игла возвращается в исходное положение, и подача топлива прекращается.

Признаки Топлива Форсунки ВАЗ 2109

При использовании плохого некачественного топлива или загрязнении системы питания форсунок они могут выйти из строя. При этом топливо из форсунок не разбрызгивается, а начинает капать или течь. Нарушается образование топливовоздушной смеси, как следствие — двигатель работает с перебоями на разных оборотах. Сильно падает мощность и приемистость, машина движется рывками, в двигателе бывают провалы и рывки.

Если игла клапана форсунки болтается в открытом положении, это может быть воспламенение после остановки двигателя, так называемая детонация, так как топливо продолжает поступать. Электрическая часть сопла может быть сломана. Это может произойти из-за обрыва проводки или короткого замыкания. В этом случае форсунка ремонту не подлежит и ее необходимо заменить. Загрязненную насадку можно промыть. Для этого используется специальная подставка. После промывки работа насадки на некоторое время восстанавливается.

Устройство топливной рампы ВАЗ 2109

Топливная рампа, или, как ее еще называют, рампа форсунок — один из основных элементов системы подачи топлива в двигатель инжекторного типа ВАЗ 2109. Основное назначение топливной рампы — крепление форсунки и горючее топливо на них. В инжекторном двигателе автомобиля ВАЗ 2109 рампа расположена на впускном коллекторе. Рампа крепится двумя болтами с шестигранной головкой на «5».

Рампа на двигателях «Девятки» представляет собой рейку, пустую внутри. С одного конца к рейке крепится шланг подачи топлива из бака. На другом конце находится штуцер для контроля давления топлива в топливной системе. Кроме того, к рампе крепятся все четыре форсунки и регулятор давления топлива. Форсунки крепятся стопорными пружинными скобами через уплотнительное резиновое кольцо.

Принцип работы рампы следующий: Топливный насос вытряхивает топливо из бака в рампу (давление 2,8 — 3,2 атмосферы). Давление внутри рампы регулируется регулятором давления, закрепленным на рампе (излишки топлива сбрасываются обратно в бензобак через обратку). По команде, поступающей от контроллера, топливо из рампы через форсунки впрыскивается в цилиндры двигателя.

Из наиболее частых неисправностей рампы можно отметить ее механическое повреждение и разгерметизацию соединений (в местах крепления форсунок, топливной трубки, штуцера контроля давления). Все неисправности без особого труда выявляются при визуальном осмотре рампы. Это могут быть утечки топлива, деформации, вмятины, другие повреждения.

Демонтаж топливной рампы

Это самый неудобный и проблемный этап работ по замене форсунок, поэтому рассмотрим его подробнее.

Для работы потребуются следующие инструменты, приспособления и расходные материалы:

• Крестовая и плоская отвертки.
• Шестигранный ключ на «5».
• Звуковой ключ на «10».
• Два рожковых ключа на «17».
• Форсунка, резиновые уплотнительные кольца.

Итак, для снятия топливной рампы необходимо проделать следующие манипуляции:

• Сначала отключаем «массу» на аккумуляторе во избежание короткого замыкания.
• Сбросьте давление в топливной рампе (нажмите на секунду крестовой отверткой на штуцер клапана).

• Отключите питание датчика холостого хода. Достаточно просто отжать пластиковый замок блока.

• Отсоедините колодку с проводами, питающими форсунки.

• Отключите два шланга – подводящий и сливной топливопроводы. Чтобы не перепутать при заднем сборе не перепутать куда подключать, один шланг можно промаркировать.

• Отвинтить болты крепления рампы к впускной трубе.

• Топливные трубки держит специальное крепление, чтобы ослабить его, нужно открутить один винт.

• Смещаем топливную рампу по оси форсунок — они должны выйти из своих мест.

• Сборка рампы выполняется точно в обратном порядке.

Важный момент: под болтами крепления рампы к двигателю находятся шайбы, при обратной сборке их необходимо вернуть на место.

Как снять форсунки ваз 2109

• После демонтажа пандуса его следует положить на ровную поверхность, например, на стол. Далее форсунки отсоединяются от вспышки. Для этого сжимается скоба крепления пружины, после чего можно отсоединить сам блок.

• Далее плоской отверткой необходимо переместить металлический фиксатор рампы. Его предназначение — надежно закрепить распылитель топлива. Некоторые автолюбители почему-то снимают блокировку полностью, хотя необходимости в этом нет. Просто нужно немного отойти в сторону.

• Нужно взять насадку рукой и слегка покачать из стороны в сторону. Форсунка должна выйти из топливной рампы без особого сопротивления. После этого нужно сразу же проверить состояние резинового уплотнительного кольца.

• Кроме того, следует проверить, в каком состоянии находится уплотнительное кольцо форсунки-распылителя. Для этого плоской отверткой следует аккуратно поставить оба кольца и осмотреть их на предмет износа.

• В случае топливной форсунки, если меняется сам распылитель, то нет необходимости менять уплотнительное кольцо, если оно не изношено. Однако если кольцо будет использоваться повторно, его необходимо смазать перед установкой.

• После того, как была снята форсунка и снято уплотнительное кольцо (или поставлено старое), можно приступать к установке новых элементов. Все работы выполняются строго в обратном порядке.

• Форсунка вставлена ​​на место в топливной рампе, зафиксирована.

• Блок с проводами установлен на место.

Способы очистки форсунок ВАЗ 2109

Следует отметить, что замена форсунок не всегда является единственным и оправданным способом восстановления работоспособности опрыскивателя. Насадку можно попробовать почистить, тем более, что это несложно, и можно неплохо сэкономить.

Существует два наиболее распространенных метода очистки загрязненных форсунок, каждый из которых имеет свои преимущества и недостатки. Какой из них выбрать – выбор за автолюбителем.

первый мод

Для работы вам понадобится:

• Очиститель инжектора.
• Очиститель-спрей для карбюратора.
• Новое уплотнительное кольцо.

Алгоритм работы следующий:

Снимаю все форсунки (даже если забита только одна, все не помешает).

Помещаем насадку в емкость со средством для форсунок, оставляем там ненадолго.

В это время промываем регулятор холостого хода с помощью очистителя карбюратора.

Сеточку вокруг форсунок форсунок чистим вручную — по консистенции напоминает смолу. С Нагаром придется повозиться. Это называется внешней очисткой сопла.

Что касается внутренней чистки, то вам понадобится источник питания с напряжением от 3 до 12 вольт (подойдет автомобильный аккумулятор), а также ножной насос, имеющий навесной манометр.

С конца шланга насоса снимите наконечник, залейте в шланг немного очистителя инжектора, наденьте шланг на форсунку. После этого накачал давление до 6 атмосфер, ориентируясь на манометр насоса. После этого на насадку нужно подать напряжение три вольта. Если электромагнит не сработал (сопло не щелкнуло), необходимо увеличить напряжение.

Напряжение на форсунку необходимо подавать кратковременными рывками, периодически стягивая давление. Таким же образом продуйте все форсунки.

способ второй

Для работы потребуется:

• Место для карбюраторов.
• Насос с манометром.
• Уплотнительное кольцо.

• Вместо очистителя форсунок используйте спрей.

• По очереди повторяем все манипуляции, которые были описаны в Способе №1, используя очиститель для карбюраторов.

• Обязательно выполните внешнюю очистку сопла для удаления Nagar.

• Нанесите спрей на чистую тряпку и тщательно протрите все форсунки снаружи.

• Постепенно под воздействием брызг нагар размякнет, и легко станет дуться. Можно аккуратно использовать зубочистку или плоскую отвертку.

• Перед установкой насадки необходимо смазать уплотнительные кольца раствором хозяйственного мыла.

И первый и второй способ по времени занимает не более 3-х часов, а по деньгам стоят в десятки раз меньше той же услуги за сотку. После очистки форсунок проверьте их в работе – если результата нет, форсунки придется менять.

Как заменить старые форсунки на новые

Топливная рама в демонтированном состоянии со всеми форсунками:

Отжать пружинный фиксатор, отключить питание форсунки:

Слегка покачивая из стороны в сторону, осторожно снимите насадку:

Слегка подойдя к отвертке, снимите уплотнительное кольцо:

Снимите кольцо с распылителя:

Установка новых форсунок производится строго в обратном порядке.

Советы Плюсы: как выбрать новые насадки хорошего качества

Правильнее всего будет искать новые форсунки для вашего автомобиля, ориентируясь на VIN-код. Это объясняется тем, что почти все детали инжекторного двигателя относятся к одному типу, подгоняются друг к другу. При выборе ошибки при подборе форсунок двигатель начнет «троить» и терять мощность.

Следует отметить, что опираясь только на технические характеристики, подобрать подходящую новую насадку вряд ли получится. Дело в том, что, модели одной линейки, но разных годов выпуска могут комплектоваться разными деталями. В этой ситуации лучший выход – узнать коды старых форсунок и найти такие же.

Важный момент: не путайте форсунки для бензина с газовыми форсунками. Они работают по-разному. Так, газовая форсунка отличается тем, что имеет маленькое сопротивление — если на нее подать 12 вольт, она тут же сгорит.

Что касается производителей, то, конечно же, рекомендуется покупать продукцию проверенных торговых марок.
