Строение двигателя внутреннего сгорания известно широкой массе автомобилистов. Но, вот не все, зная какие конкретно подробности установлены в моторе, знают их расположение и принцип работы.

Дабы всецело осознать устройство автомобильного движка нужно взглянуть разрез силового агрегата.

Работа двигателя в разрезе представлена в данном материале

Работа двигателя

Что осознавать размещение деталей автомобильного двигателя и перед тем, как продемонстрировать двигатель в разрезе нужно понимать принцип работы мотора. Итак, разглядим, что приводит в перемещение колеса автомобиля.

Горючее, которое пребывать в бензобаке при помощи топливного насоса подаётся на форсунки либо карбюратор. Необходимо подчеркнуть, что горючее проходит таковой ответственный этап, как фильтрующий топливный элемент, что останавливает примеси и чужеродные элементы, что не должны попасть в камеру сгорания.

По окончании нажатия педали акселератора электронный блок управления даёт команду подать горючее во впускной коллектор. Для карбюраторных ДВС — педаль газа привязана к карбюратору и чем больше давление идёт на педаль, тем больше топлива льётся в камеру сгорания.

Потом, со второй стороны подаётся воздушное пространство, проходя дроссель и воздушный фильтр. Чем больше раскрывается заслонка, тем большее количество воздуха поступит конкретно во впускной коллектор, где образуется воздушно-топливная смесь.

В коллекторе воздушно-топливная смесь равномерно разделяется между цилиндрами и поочерёдно поступает через впускные клапана в камеры сгорания. В то время, когда поршень движется в ВТМ, создаётся свеча зажигания и давление смеси образует искру, которая поджигает горючее.

От данной взрыва и детонации поршень начинает двигаться вниз в НМТ.

Перемещение поршня передаётся на шатун, что прикреплён к коленчатому валу и приводит его в воздействие. Так, делает любой поршень.

Чем стремительнее движутся поршни, тем больше обороты коленчатого вала.

По окончании того, как воздушно-топливная смесь сгорела, раскрывается выпускной клапан, что производит отработанные газы в выпускной коллектор, а после этого через выхлопную совокупность наружу. На современных машинах, часть отработанных газов оказывает помощь работе двигателя, потому, что приводит в работу турбонаддув, что увеличивает мощность ДВС.

Кроме этого, необходимо подчеркнуть, что на современных движках не обойтись без совокупности охлаждения, жидкость которой циркулирует через подкапотное пространство и рубашку охлаждения, чем снабжает постоянную рабочую температуру.

Двигатель в разрезе

Сейчас возможно разглядеть, как выглядит ДВС в разрезе. Для большей наглядности и понятности разглядим двигатель ВАЗ в разрезе, с которым привычны большая часть автолюбителей.

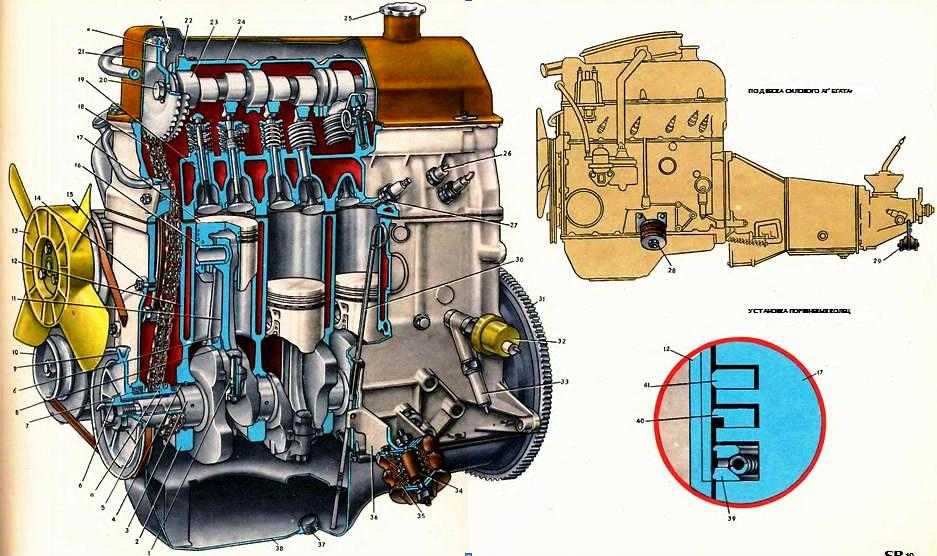

На схеме представлен двигатель ВАЗ 2121 в продольном разрезе:

1. Коленчатый вал; 2. Вкладыш коренного подшипника коленчатого вала; 3. Звёздочка коленчатого вала; 4. Передний сальник коленчатого вала; 5. Шкив коленчатого вала; 6. Храповик; 7. Крышка привода механизма газораспределения; 8. Ремень привода насоса охлаждающей жидкости и генератора; 9. Шкив генератора; 10. Звёздочка привода масляного насоса, распределителя зажигания и топливного насоса; 11.

Валик привода масляного насоса, распределителя зажигания и топливного насоса; 12. Вентилятор совокупности охлаждения; 13.

Блок цилиндров; 14. Головка цилиндров; 15.

Цепь привода механизма газораспределения; 16. Звёздочка распределительного вала; 17. Выпускной клапан; 18.

Впускной клапан; 19. Корпус подшипников распределительного вала; 20. Распределительный вал; 21. Рычаг привода клапана; 22. Крышка головки цилиндров; 23.

Датчик указателя температуры охлаждающей жидкости; 24. Свеча зажигания; 25. Поршень; 26. Поршневой палец; 27.

Держатель заднего сальника коленчатого вала; 28. Упорное полукольцо коленчатого вала; 29. Маховик; 30. Верхнее компрессионное кольцо; 31. Нижнее компрессионное кольцо; 32.

Маслосъёмное кольцо; 33. Передняя крышка картера сцепления; 34. Масляный картер; 35. Передняя опора силового агрегата; 36. Шатун; 37.

Кронштейн передней опоры; 38. Силовой агрегат; 39. Задняя опора силового агрегата.

Не считая рядного размещения цилиндров двигателя, как продемонстрировано на схеме выше существуют ДВС с V- и W-образным размещением поршневого механизма. Разгляди W-образный мотор в разрезе на примере силового агрегата Audi. Цилиндры ДВС находятся так, что в случае если наблюдать на мотор спереди, то образуется британская буква W.

Эти движки владеют повышенной мощностью и употребляются на спорткарах. Эта совокупность была предложена японским производителем Субару, но из-за большого расхода горючего не взяла широкого и массового применения.

V- и W-образные ДВС имеют повышенную мощность и крутящий момент, что делает их спортивной направленности. Единственным недочётом таковой конструкции есть то, что такие силовые агрегаты потребляют большое количество горючего.

С развитием автомобилестроения компания Дженерал моторс внесла предложение совокупность отключения половины цилиндров. Так, эти неработающие цилиндры приводятся в воздействие, лишь в то время, когда нужно расширить мощность либо скоро разогнать автомобиль.

Такая совокупность разрешила существенно экономить горючее в повседневном применении транспортного средства. Эта функция привязана к электронному блоку управления двигателем, потому, что, она регулирует, в то время, когда нужно задействовать все цилиндры, а в то время, когда они не необходимы.

Вывод

Принцип работы двигателя достаточно простой. Так, в случае если взглянуть на разрез ДВС и осознать размещение подробностей возможно легко разобраться с устройством движка, а кроме этого последовательности его процесса работы.

Вариантов размещения подробностей мотора достаточно большое количество и любой автопроизводитель сам решает, как расположить цилиндры, сколько их будет, а кроме этого какую совокупность впрыска установить. Все это и даёт характеристики мотора и конструктивные особенности.
