Устройство и принцип работы двигателя постоянного тока

Электротехника занимает особое место в жизни современного человека. Электродвигатель входит в перечень популярных устройств, что находят применение в разных направлениях деятельности человека. Недавно был опубликован текст, где детально изложены все нюансы силового агрегатного механизма, функционирующего в сети переменного тока.

Тема этой статьи затрагивает двигатель постоянного тока: устройство и принцип действия системы, особенности конструкции, способы коммуникации с электросетью и прочие нюансы.

Особенности силового агрегата

Ответ на вопрос: «из чего состоит двигатель постоянного тока» выглядит так:

• 1. Вал для монтажа остальных компонентов.
• 2. Роторный элемент (якорь), в который входят:
• 2.1 Сердечник – комплекс металлических элементов, изготовленных из стального сплава для электротехники.
• 2.2 Обмотка.
• 2.3 Коллектор.
• 2.4 Главный полюс – комплекс металлических элементов (пластин). В случае небольших агрегатных механизмов допустимо производство полюсов из магнитов.
• 2.5 Обмотка возбуждения.
• 2.6 Цельные вспомогательные полюсы (в малогабаритных системах отсутствуют) позволяют оптимизировать коммутацию. Их размещают между ключевых полюсов.
• 2.7 Обмотка из окрашенной проводки вспомогательного полюса.
• 3. Корпус двигателя изготавливают из чугуна. Этот металл хорошо зарекомендовал себя при эксплуатации в экстремальных условиях. Он обладает оптимальным значением износостойкости. Чтобы улучшить корпус, инженеры разрабатывают конструкцию с ребрами, позволяющими соблюдать правильный баланс температур при эксплуатации агрегата. Полюсы и якорь монтируют в корпус. Они нужны для формирования индуктора.
• 4. Конечные элементы обмотки зоны полюсов подключается к коробке с клеммами. В этом техническом блоке имеются модули, обеспечивающие сопряжение с индуктором и щетками якоря. Имеются технологические разъемы, позволяющие установить сальники (нужны для подвода силового кабеля). Существуют устройства небольшой мощности. Конструкция такого двигателя допускает вывод обмотки в коробку с клеммами, при этом один из зажимов полюсов и траверса щеток должны находиться в плотной коммуникации в машине. В коробку клемм следует выводить оставшиеся зажимы. Большие силовые агрегаты эксплуатируют в условиях значительного номинального напряжения. Следовательно, отсутствует необходимость в монтаже коробки клемм. Нижний блок станины выступает в виде точки вывода проводки. В случае параллельной системы допустимо использовать силовые кабели. Последовательное соединение предусматривает наличие шин.

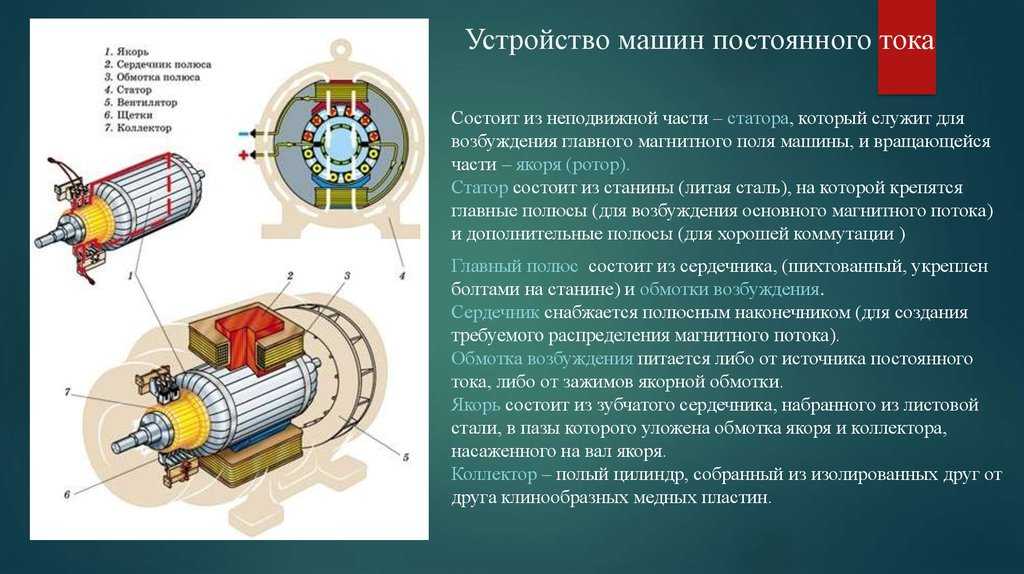

Устройство коллекторной машины постоянного тока предусматривает наличие следующих элементов:

• 1. Блок подшипников: щиты (на них монтируют наружные и внутренние крышки), шарнирные элементы.
• 2. Узел щеток: кронштейн, держатели, а также сами щетки. Система фиксируется на выпуклости крышки заднего щита. Она необходима для организации подачи энергии к ротору, а также для трансформации тока в якоре.
• 3. Вентилятор обеспечивает низкую температуру нагрева конструкции во время эксплуатации.
• 4. Пружины и болты для упрощения погрузки-разгрузки, а также установки двигателя.
• 5. Лапы для минимизации вибрации во время эксплуатации.
• 6. Кожух защиты вентилятора, а также кожух вывода обдува.
• 7. Шильдик с перечнем ключевых параметров.

Способы подключения

Особого внимания заслуживает подключение двигателя постоянного тока к сети 220. На коробке клемм указывается определенная маркировка на основании параметров двигателя. На базе этих данных выбирается способ подключения кабельной системы. Рассмотрим все способы подачи питания более подробно.

Запуск обмотки от независимых источников

Такое устройство функционирует в случае, когда напряжение на обмотке и якорь получают питание энергией от разных источников энергии. В зону размещения силового кабеля подключаются два двужильных провода (серый и синий). Предварительно зачищаются края. Позднее их оснащают наконечниками.

Далее следует начать подключать каждую из жил. Инструкция по коммуникациям между жилами и клеммами представлена во внутренней части коробки клемм. Рекомендуется четко следовать предложенной системе действий. В рассматриваемом случае система выглядит следующим образом:

• 1. Синяя жила первого провода соединяется с клеммой Н1, а к клемме Н2 подключается серая жила.
• 2. Синяя жила второго провода сопрягается с клеммой Я2, а к клемме Д2 присоединяют серую жилу.

Последовательное и параллельное возбуждение обмотки

Чтобы подключить такие агрегаты, нужно завести один двужильный кабель (должны быть синяя и серая жилы). Концы зачищаются и оснащаются наконечники. Рассмотрим особенности каждого из них.

Когда идет подключение системы с параллельной активацией обмотки, следует выполнить монтаж перемычек между контактной парой Д2 и Ш1, а также Я2 и Ш2. Соответственно серая жила подключается к клемме Д2, а синий провод соединяется с клеммой Я2. Возможно аналогичное сопряжение с модулями Ш1 и Ш2.

Когда наблюдается последовательная активация сети, ставят перемычку из гибкого материала с обеих сторон клемм С2 и Я2. Силовой кабель с наконечниками подключается так: серый элемент в коммуникации с клеммой Д2 (как и в случае, что описан выше), при этом синий фрагмент подключается к клемме С2.

Особенности функционирования

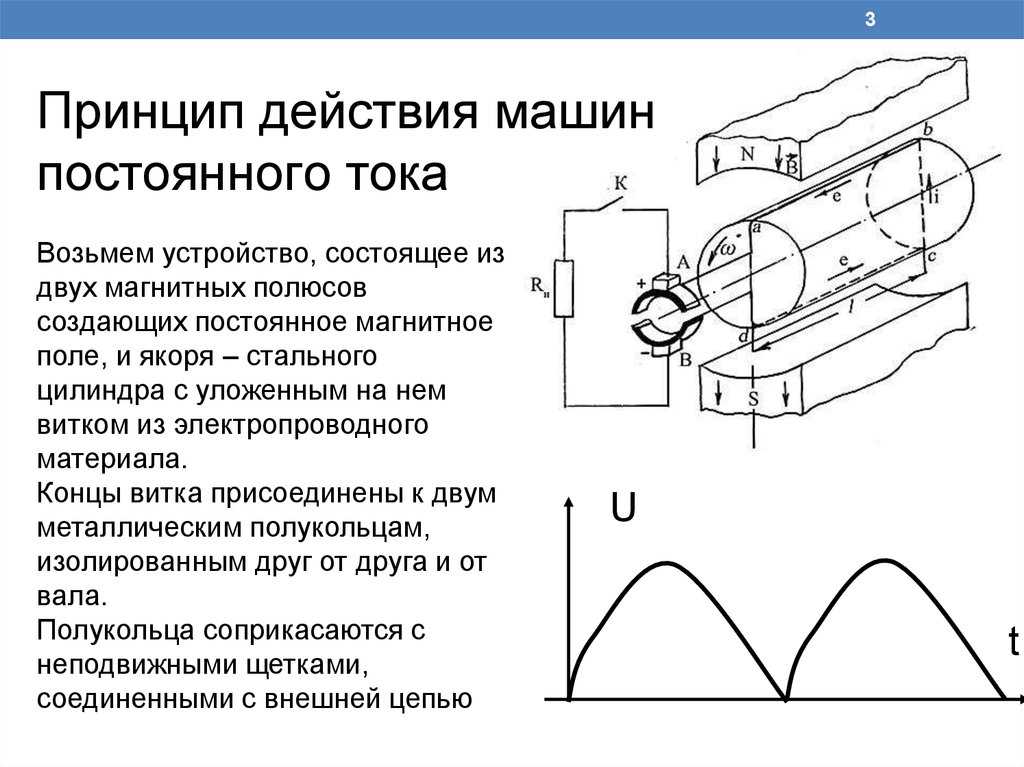

Принцип действия двигателя постоянного тока кратко – актуальный вопрос, интересующий многих пользователей. Рассмотрим его максимально подробно.

Происходит подача напряжения, начинается процесс циркуляции электричества по проводам обмотки. Можно заметить формирование зоны полярности между смежными полюсами. Образуется определенного рода магнитная система, провоцирующая возникновение магнитного поля. Коллектор передает стабильный поток энергии на якорь, при этом с двух сторон наблюдается коммуникация с созданным магнитным полем. Электромагнитная индукция запускает вращающий момент. Происходит поворот ротора. Активизируется система щеток. Обеспечивается постоянное вращение ротора за счет тесной коммуникации элементов.

В электрическом двигателе якорь может вращаться в любом направлении. Трансформировать обороты можно при помощи простого действия. Достаточно сменить направление тока в обмотке. Для этого меняется полярность питающих жил в коробке клемм. Такого эффекта удается достигнуть за счет перестановки кабеля положительного заряда в отрицательное положение, а отрицательного заряда – в положительное значение соответственно. Новая схема подключения выглядит так: серую жилу соединяют с клеммой Н1 (Я2), а синий провод прикрепляют к клемме Н2 (Д2).

Когда меняются полярные зоны в системе запуска и вращающегося элемента, преобразование движения не наблюдается. Изменения становятся возможны только в случае, когда меняется направление тока в обмотке или якоре. Задачу удается реализовать, когда происходит монтаж подготовленных перемычек между контактной группой С1, Д2, С2. Для этого используется серый кабель. Питание подключается в таком порядке: серая жила подключена к клемме С1, а синяя — к клемме Я2.

Перемычки между клеммами С1, Д2, С2 могут быть смонтированы при помощи синего провода. В этом случае схема подключения силового кабеля выглядит в обратном порядке от схемы, что изложена выше (серый провод соединяют с клеммой Я2, а синий провод сопрягают с клеммой С1).

Двигатель постоянного тока можно переключить в реверс. Для этого рекомендуется менять направление движения электричества в обмотке якоря. Подобное обстоятельство объясняет факт того, что обрыв провода в обмотке возбуждения может спровоцировать критическое увеличение ЭДС. В результате вероятнее всего будет наблюдаться пробой изоляции проводки.

Двигатель постоянного тока – это силовой агрегат, обеспечивающий функционирование электротехнических приспособлений. Выше детально рассмотрены устройство, принцип функционирования, а также способы подключения двигателя. Этот вопрос более детально изложен на видео, где специалисты на наглядном примере демонстрируют все нюансы, что описаны в этой статье.
