Картер двигателя — что это, где расположен, для чего нужен — Словарь автомеханика

Картер — корпусная деталь, которая служит для опоры и защиты рабочих механизмов и хранения смазочного материала. Картер присутствует в конструкции двигателя, коробки передач и мостов. В автомобиле, сам термин “картер” предпочтительней касается именно картера двигателя, который также еще могут называть поддоном.

фотогалерея:

Для чего предназначен картер двигателя

Картер автомобильного двигателя выполняет несколько важных функций:

• Хранение основного объема моторного масла, которое заливается в двигатель. Для этого предназначена нижняя часть детали — поддон, которая образует объемную полость. Масляный поддон оснащается пробкой, которая используется для слива отработанного масла.
• Размещение и фиксация механизмов двигателя. В полости картера располагается коленчатый вал, закрепляется нижняя часть масляного насоса. К верхней части картера прикрепляется блок цилиндров.
• Защита кривошипно-шатунного механизма и масляного насоса от механических повреждений и попадания загрязнителей.

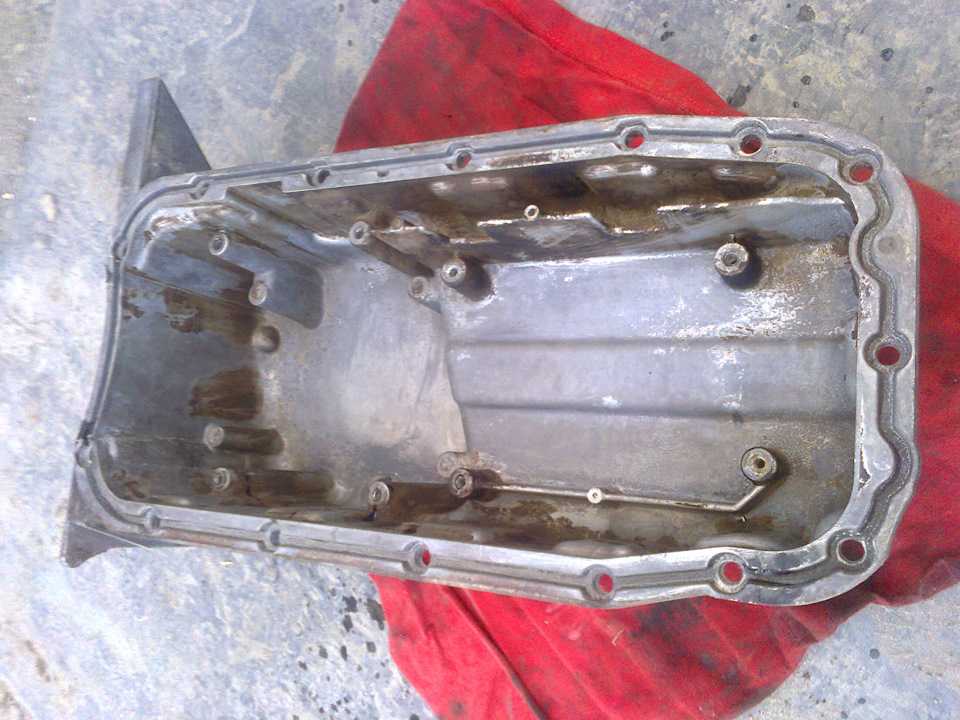

Конструкция картера

Картер — это крупная полая деталь, которая соединяется с блоком цилиндров двигателя. Представляет собой корпус-резервуар с увеличенным поддоном для хранения масла. Имеет гладкую наружную поверхность или оребрение. Ребра и внутренние перегородки необходимы для увеличения жесткости, когда картер воспринимает дополнительную нагрузку от опирающихся на него механизмов.

Для герметизации установка производится через резиновую или силиконовую прокладку. Соединение с блоком является разъемным и выполняется при помощи болтов.

Основным материалом изготовления является листовая сталь. Нередко используются алюминиевые сплавы и нержавеющие стали. Одним из современных материалов для изготовления картера является легкий высокопрочный пластик, стойкий к воздействию высоких температур. Его применение ограничено по причине высокой стоимости. На старых двигателях часто устанавливались чугунные картеры, но по причине большого веса и повышенной хрупкости сегодня они не применяются.

Типы картеров

Картеры могут быть “мокрыми” или “сухими”.

Мокрые — это картеры большинства автомобилей, потому что в них масло самопроизвольно сливается по внутренним стенкам в поддон.

Сухие картеры применяются на некоторых внедорожниках и спортивных автомобилях. В таком варианте масло собирается в емкость, которая устанавливается отдельно, рядом с двигателем или на наружной поверхности картера. Это сделано для того, чтобы картер обеспечивал качественную смазку даже при прохождении крутых скоростных поворотов и при езде по наклонным поверхностям.

«Мокрый» картер

«Сухой» картер

Неисправности картера

С картером может быть только две проблемы.

Первая — физические повреждения, потому что масляный поддон картера находится вблизи дорожного покрытия. Он подвергается высокому риску повреждения при наезде на посторонние предметы или бордюры, езде по поврежденным участкам дороги, бездорожью. При повреждении поддона моторное масло вытечет, а система смазки подшипников коленчатого и распределительного валов перестанет работать.

При дальнейшей работе двигателя в таком состоянии произойдет заклинивание подшипников, что грозит повреждением двигателя!

Физическое повреждение картера

Поэтому внизу двигателя устанавливают дополнительную защиту. Защита крепится к лонжеронам кузова и предохраняет картер от крупных камней, поврежденного дорожного покрытия, лежащих полицейских. Защиту изготавливают из прочной листовой стали или композитных материалов. Большинство вариантов защиты имеют прорези или люки, через которые осуществляется доступ к сливной пробке и масляному фильтру.

Вторая неисправность — это внешние подтекания и снижение уровня масла в результате износа прокладки картера. Проблема решается заменой прокладки. Четкого регламента у этой работы нет – меняют тогда, когда неисправность проявилась.

Связанные термины

• Коленвал
• Масляный насос

назначение, конструкция, виды и характерные неисправности

Приблизительное понятие картера известно всем, кто хотя бы чуть-чуть изучал конструкцию двигателя внутреннего сгорания (ДВС). Но многие считают, что под ним скрывается лишь одна деталь, которая на самом деле называется поддоном картера. Более общее понятие скорее теоретическое, конкретной деталью или узлом не является, а означает всё пространство мотора, расположенное ниже цилиндров.

Содержание статьи:

• 1 Зачем двигателю нужен картер
• 2 Конструкция
• 3 Виды картеров
  • 3. 1 Картер двухтактного двигателя
  • 3.2 Картер четырёхтактного двигателя
  • 3.3 Картер оппозитного двигателя
• 4 Что такое сухой картер
• 5 Характерные поломки
• 6 Защита картера двигателя

Зачем двигателю нужен картер

В абсолютном большинстве моторов картер задействован для расположения в нём масляной ванны и ряда узлов, обеспечивающих работу системы смазки.

Но поскольку объём он занимает довольно значительный, то именно в нём располагаются многие другие механизмы:

• коленчатый вал со своими подшипниками и отлитыми в блоке постелями крепления;
• детали системы вентиляции образующихся при работе газов;
• манжетные уплотнения в местах выхода переднего и заднего концов коленвала;
• упорные полукольца, фиксирующие вал от продольного смещения;
• масляный насос с фильтром грубой очистки;
• балансирные валы, уравновешивающие кривошипно-шатунный механизм теоретически несбалансированных двигателей;
• форсунки дополнительной смазки и охлаждения поршней;
• масляный щуп и датчик уровня масла.

Устаревшие нижневальные моторы использовали также установленный в картере распредвал, а привод клапанов производился через идущие к головке блока толкатели в виде штанг.

Конструкция

Обычно картер состоит из нижней части отливки блока цилиндров и подсоединённого к нему через прокладку поддона.

Но встречаются и более сложные конструкции, где снизу к блоку прикручена промежуточная плита, закрывающая постели коленвала с коренными вкладышами. Так с уменьшением массы блока обеспечивается дополнительная жёсткость, важная для долговечной работы поршневой группы.

Это интересно: Как работает главный тормозной цилиндр

Особенно это важно для моторов, полностью изготовленных из лёгких сплавов, даже незаметные деформации блока приводят к неравномерному износу цилиндров и задирам.

Масляный насос устанавливается с переднего торца коленвала или под ним, в этом случае он приводится отдельной цепью от звёздочки вала. Балансиры могут ставиться в постелях вала или объединяться в моноблок с нижним маслонасосом, образуя функционально законченный модуль.

Жёсткость конструкции обеспечивается литым оребрением и дополнительными перегородками, в которых могут быть сделаны отверстия для уменьшения насосных потерь от нижней части поршней.

Отвод тепла производится через циркуляцию масла, для чего иногда поддон также выполняется литым из лёгкого сплава с развитыми рёбрами охлаждения. Но чаще поддон отштампован из тонкой стали, так дешевле и надёжней при возможных ударах от наезда на препятствия.

Виды картеров

В зависимости от типа двигателя на картер могут возлагаться дополнительные функции.

Картер двухтактного двигателя

В двухтактных моторах картер используется для предварительного сжатия смеси. Она всасывается в подпоршневое пространство при такте сжатия в цилиндре.

Во время движения поршня вниз давление под ним повышается, и как только откроется перепускной канал в нижней зоне цилиндра, топливо в смеси с воздухом устремляется к камере сгорания. Отсюда требования к герметичности картера, наличию клапана на впуске и качественным уплотнениям носков коленвала.

Масляная ванна отсутствует, а смазка осуществляется добавкой к рабочей смеси некоторого количества специального двухтактного масла, которое затем сгорает вместе с бензином.

Картер четырёхтактного двигателя

При четырёхтактном цикле топливо в картер может попасть лишь при возникновении неисправностей. В нормальных условиях он служит для хранения масляной ванны, куда оно стекает, пройдя через каналы и пары трения.

В нижней точке поддона располагается масляный заборник насоса с сетчатым фильтром грубой очистки. Между противовесами коленвала и зеркалом масла соблюдается определённое расстояние, чтобы не допускать вспенивания при контактах.

Картер оппозитного двигателя

В оппозитных моторах картер является основным силовым элементом, придающим жёсткость всему блоку. При этом он компактен, что предоставляет одно из преимуществ автомобильного «боксёра» — малую габаритную высоту, что даёт снижение общего центра масс автомобиля.

Что такое сухой картер

Содержать масло в виде ванны, наполненной до определённого уровня, можно лишь в статических или близких к тому условиях. Спортивные автомобили ничего подобного обеспечить не могут, они испытывают постоянные сильные ускорения по всем направлениям, отчего масло попадает куда угодно, только не к приёмнику маслонасоса на дне поддона.

Поэтому система смазки там выполняется с так называемым сухим картером, когда масло не задерживается внизу, а сразу же подхватывается несколькими мощными насосами, отделяется от воздуха и нагнетается к потребителям.

Система сильно усложняется, но иного выхода нет. Как и в авиации, где понятие верха и низа вообще может отсутствовать, двигатель должен работать и в перевёрнутом полёте.

Характерные поломки

Основная проблема с картером – это наезд им на препятствие, после чего на поддоне в лучшем случае образуется вмятина. В худшем он треснет или сдвинется, двигатель потеряет масло, а без него жить ему останется считанные секунды.

Перед водителем на щитке приборов загорится красный индикатор, после чего надо немедленно заглушить двигатель, не дожидаясь его превращения в монолит.

Иногда случается, что картер после удара цел, но лампочка всё равно сигнализирует о падении давления. Это означает, что упругая деформация поддона вызвала поломку трубки маслоприёмника, который часто изготовлен из алюминиевого сплава.

По теме: Что такое компрессия, детонация двигателя и на что она влияет

Насос будет захватывать воздух, и работа системы смазки нарушится. Результат тот же – без ремонта своим ходом двигаться нельзя.

Защита картера двигателя

Каким бы ни был дорожный просвет автомобиля, препятствие всё равно может оказаться непреодолимым. Чтобы избежать эвакуации и ремонта в каждом таком случае, картер стремятся защитить.

На легковых автомобилях и кроссоверах, в отличие от внедорожников, защита делается максимум от брызг из-под колёс. Пластиковые щитки при наезде на камень не помогут. Поэтому в качестве дополнительного оборудования устанавливается металлическая жёсткая защита.

Пробить можно и её, но имея рёбра жёсткости и будучи прикреплённой к силовому подрамнику, такая конструкция сработает подобно лыже, приподняв весь передок автомобиля. Вероятность выживания для мотора значительно увеличивается.

Лист защиты изготавливается из стального штампованного листа, толщиной 2-3 миллиметра, или примерно вдвое более толстого алюминия. Последний вариант легче, но заметно дороже.

Желающие заплатить за высокие технологии могут использовать кевлар. При обслуживании двигателя защитный лист достаточно легко снимается, а сделанные в нём прорези и отверстия обеспечивают необходимый обмен теплом, перегревать масло очень нежелательно.

Структура и функция картера (3D анимация) · Технипедия · Моторсервис

Настройки

Вернуться к поиску

Информация о продукте

Для чего нужен картер? Какие требования к картеру? Каково строение картера? Из какого материала это сделано? Узнайте в этом видео.

Картер является центральным компонентом двигателя. В нем находится весь кривошипно-шатунный механизм, включая поршни, цилиндры и шатуны. Аксессуары, трансмиссия/коробка передач и система управления двигателем с головкой блока цилиндров крепятся к картеру.

Из-за масляных и охлаждающих каналов, необходимых для охлаждения и смазки, картер является наиболее сложной литой деталью двигателя внутреннего сгорания.
Литье без полостей может быть достигнуто только за счет использования сложной технологии литья и точного соблюдения времени заливки и охлаждения.
Наряду с качеством форм и (песчаных) стержней для внутренней формы состав литейного материала также имеет решающее значение для достижения отличных результатов.
Основные компоненты литейного материала:
91,2 – 97,3 % железа
2 – 4 % углерода
0,3 – 1,2 % марганца
0,1 – 0,6 % фосфора
0,3 – 3 % кремния

Высочайшая точность до мельчайших деталей
Современные картеры могут изготавливаться и тестироваться только с использованием систем САПР. Абсолютная точность размеров по всем поверхностям и блокам подшипников необходима для обеспечения требуемой функциональности и качества.
