Готовиться смесь может по-разному. В устаревших карбюраторных двигателях горючее «готовится» в отдельном механизме авто — карбюраторе. После смешивания воздуха с топливом смесь подается в двигатель и там сгорает. У карбюраторных моторов много минусов, а их ремонтопригодность сегодня уже не так востребованна. Поэтому самые популярные системы подачи топлива — инжекторные (от англ. inject — впрыскивать).
В зависимости от конструкции мотора топливо подается либо во впускной коллектор — трубопровод, через который авто получает воздух из окружающей среды, — либо напрямую в цилиндры. Подобные решения сложнее, но позволяют экономить топливо и снижать количество вредных выбросов в атмосферу. Основная деталь инжекторного впрыска — форсунка. Именно она впрыскивает топливо:
Компоненты двигателя: где и как сгорает смесь
Самое важное происходит в корпусе двигателя, который объединяет блок цилиндров (слева на фото) и головку блока цилиндров (справа на фото).
Блок цилиндров содержит полые внутри цилиндрические трубки, в которых размещаются поршни.
Головка блока цилиндров (ГБЦ) монтируется на блок цилиндров и образует герметичные (т. е. непроницаемые для посторонних жидкостей и газов) камеры сгорания.
Внутри камеры сгорания устанавливаются поршни — детали цилиндрической формы, совершающие возвратно-поступательные движения под действием сгорания смеси.
Поршни — часть кривошипно-шатунного механизма (КВШ), комплекса деталей, который преобразует движения поршня во вращение коленчатого вала. Последний и двигает колеса автомобиля. Так выглядит КВШ вместе с поршнями двигателя:
В головке блока цилиндров находятся упомянутые выше форсунки — вместе со свечами зажигания (в бензиновом моторе) и клапанами. Свечи зажигания производят электрическую искру, предназначенную для воспламенения топливно-воздушной смеси.
! — Если автомобиль оснащен непосредственным впрыском топлива (в камеру сгорания), форсунки находятся в ГБЦ, а если впрыск распределительный — форсунки установлены во впускном коллекторе вблизи впускных клапанов.
Клапаны относятся к механизму газораспределения и внешне напоминают большие гвозди:
Такая форма дана им неслучайно: нижней, выпуклой частью они закрывают и открывают впускные и выпускные отверстия в камере сгорания, поочередно впуская подготовленную топливно-воздушную смесь или воздух и выпуская отработанные газы. Соответственно, в зависимости от своей роли клапаны бывают впускными и выпускными.
Обычно на один цилиндр приходится от двух до четырех клапанов. За то, чтобы «доступ» в камеру сгорания открывался вовремя, и отвечает механизм газораспределения (ГРМ), в который выходят клапаны. В зависимости от мотора ГРМ приводится в действие ремнем или цепью.

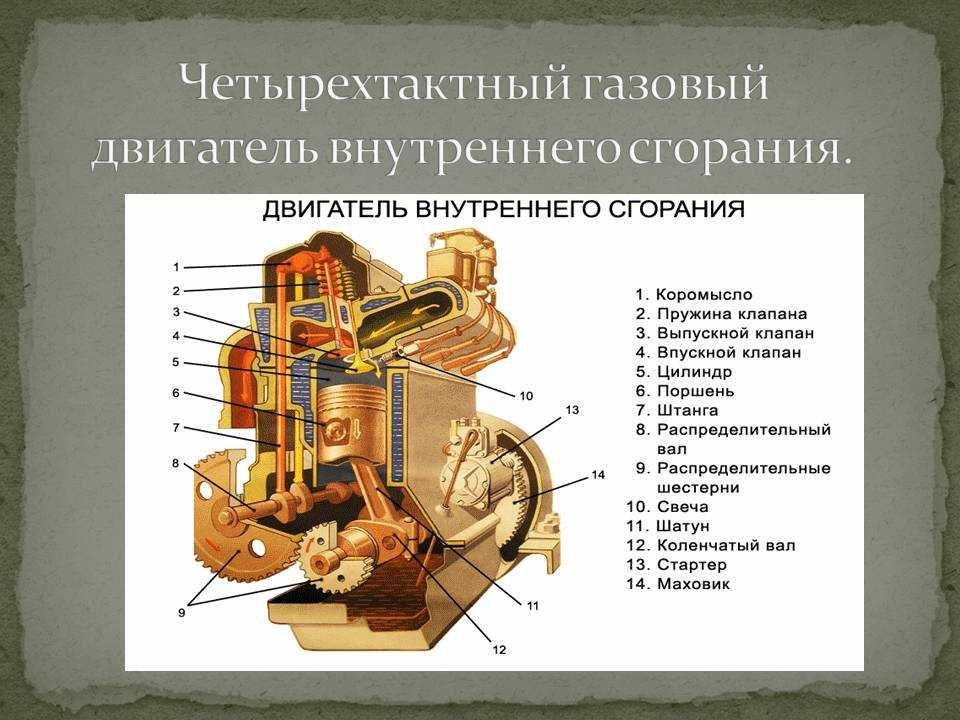

Рассмотрим цилиндр в разрезе:
Четыре такта
Любой двигатель функционирует согласно циклу, состоящему из нескольких тактов, то есть ходов (движений) поршня. Большинство автомобильных моторов — четырехтактные.
Рассмотрим такты бензинового двигателя:
- Впуск: открывается впускной клапан, в камеру сгорания попадает топливно-воздушная смесь, а поршень идет вниз.
- Сжатие: оба клапана закрыты, поршень идет вверх, сжимая и нагревая смесь.
- Рабочий ход: оба клапана закрыты, под действием электрической искры от свечи зажигания сжатая и разогретая топливно-воздушная смесь воспламеняется, образовавшиеся при этом газы толкают поршень вниз.
- Выпуск: выпускной клапан открыт, поршень идет вверх, выталкивая отработанные газы в сторону выхлопной трубы.
После этого цикл повторяется. У дизельного двигателя вместо свечи установлена форсунка, и смесь воспламеняется не при помощи искры, а от сжатия — впрыска дизельного топлива через форсунку под большим давлением.
Впускной клапан при этом подает в камеру сгорания только воздух. Кстати, в некоторых современных бензиновых моторах форсунка тоже впрыскивает топливо непосредственно в цилиндр.
А как запускается первый такт?
Каждый автомобиль обладает набором бортовой электроники — проводов, аккумулятора, стартера и т. д. Аккумулятор за время поездок накапливает достаточно энергии, чтобы при помощи специального механизма — стартера — раскрутить коленвал и завести мотор.
И что дальше?
Мощность от двигателя к колесам передается с помощью коробки передач, редуктора и приводных валов. Если мотор соединить с колесами напрямую, автомобиль после запуска начнет движение на одной-единственной передаче, с небольшой скоростью, а после торможения сразу заглохнет. Об этих передачах и о типах коробок (автоматах, вариаторах, механиках и т. д.) Mafin Media расскажет в следующем материале.
Бензиновый двигатель внутреннего сгорания: принцип работы
В основе принципа работы любого двигателя внутреннего сгорания лежит воспламенение небольшого количества топлива, обязательно высокоэнергетического, в небольшом замкнутом пространстве.
При этом выделяется большое количество энергии, в виде теплового расширения нагретых газов. Так как давление под поршнем равно нормальному атмосферному, а компрессия в цилиндре намного превышает его, то под действием разницы давлений поршень совершает движение.
Бензиновый двигатель внутреннего сгорания: принцип работы
Для того чтобы двигатель внутреннего сгорания постоянно производил полезную механическую энергию, камеру сгорания цилиндра необходимо циклично заполнять новыми дозами воздушно-топливной смеси. В результате, поршень приводит в действие коленчатый вал, который и придает движение колесам автомобиля.
Двигатели почти всех современных автомобилей являются четырёхтактными по своему циклу работы, и энергия, полученная от сжигания бензина, почти полностью преобразовывается в полезную. Цикл Отто, так называется подобный принцип, по имени Николауса Отто, изобретателя двигателя внутреннего сгорания (1867 год).
Схема работы бензинового двигателя внутреннего сгорания:
— такт впуска;
— такт сжатия;
— рабочий такт;
— такт выпуска.
Главным элементом двигателя внутреннего сгорания является поршень, который связан шатуном с коленчатым валом. Так называемый, кривошипно-шатунный механизм, преобразующий прямолинейное возвратно-поступательное движение поршня в радиальное движение коленвала.
Ниже более подробно расписан рабочий цикл бензинового двигателя:
1. Такт впуска
Поршень опускается из верхней крайней точки в нижнюю крайнюю точку, при этом кулачки распределительного вала открывают впускной клапан, и через него воздушно-топливная смесь поступает из карбюратора в камеру сгорания цилиндра. Когда поршень доходит до нижней мертвой точки, впускной клапан закрывается.
2. Такт сжатия
Поршень возвращается из нижней мертвой точки в верхнюю, сжимая топливную смесь. При этом существенно увеличивается температура смеси. Когда поршень доходит до верхней крайней точки, свеча зажигания воспламеняет сжатую рабочую смесь.
3. Рабочий такт
Воспламененная горючая смесь сгорает при высокой температуре, образовавшиеся газы моментально расширяются и толкают поршень вниз. Впускной и выпускной клапаны, во время этого такта, закрыты.
4. Такт выпуска
Коленвал продолжает вращаться по инерции, поршень идет в верхнюю мертвую точку. В то же время открывается клапан выпуска, и поршень вытесняет отработанные газы в выхлопную трубу. Когда он достигает верхней крайней точки, выпуск закрывается.
Следующий такт необязательно должен начинаться после окончания предыдущего. Такая ситуация, когда одновременно открыты оба клапана (впуска и выпуска), называется перекрытием клапанов. Это необходимо для эффективного наполнения цилиндра воздушно-топливным соединением, а также для более результативной очистки цилиндров от выхлопных газов. После этого рабочий цикл повторяется.
Отличительной особенностью двигателя внутреннего сгорания является то, что поршень двигается прямолинейно, а движение, осуществляющееся при сгорании топливной смеси, — вращательное.
Линейный ход поршней преобразовывается в поворотное движение, необходимое для работы колес автомобиля, при помощи коленчатого вала.
Ниже рассмотрены основные элементы двигателя, которые принимают участие в преобразовании тепловой энергии в механическую.
1. Свеча зажигания
Искровая свеча вырабатывает электрическую искру, которая воспламеняет воздушно-топливную смесь. Для равномерной и бесперебойной работы поршня искра должна появляться в заданный момент времени.
2. Клапаны
Выпускные и впускные клапаны закрываются и открываются в заданный момент, впуская воздух в цилиндр и выпуская отработанные газы. Во время процесса горения топливной смеси оба клапана закрыты. Клапан выпуска открывается до достижения поршня крайней нижней точки и остается открытым до прохождения поршня к верхней крайней точке. К этому моменту впускной уже будет открыт.
3. Поршень
Образующиеся во время сгорания топливной смеси горячие газы выдавливают поршень, передавая энергию через шатун и палец коленвалу.
Для сохранения компрессии в цилиндрах на поршень устанавливаются уплотняющие кольца, изготовленные из высокопрочного чугуна. Для повышения износостойкости поршневые кольца покрываются тонким слоем пористого хрома. К основным характеристикам колец относятся следующие показатели: высота, наружный диаметр, радиальная толщина, форма разреза в стыке и упругость. Внешний диаметр поршневого кольца должен соответствовать внутреннему диаметру цилиндра. В настоящее время применяются узкие кольца (высотой — 1,5-2 мм) и широкие (высотой — 2,5-3 мм). Первые более надежны при частом движении поршня. Радиальная толщина увеличивается с возрастанием диаметра цилиндра. Износ поршневых колец происходит, в среднем, через каждые 3 тысячи километров пробега.
4. Шатун
Шатун соединяет коленчатый вал с поршнем. Вращение шатуна является двухсторонним, это нужно для того, чтобы его угол мог изменяться в зависимости от местоположения поршня, обеспечивая движение коленвала.
Обычно шатуны бывают стальными, иногда — алюминиевыми.
5. Коленчатый вал
Поворот коленчатого вала осуществляется вследствие вертикального хода поршня. Коленвал приводит в движение колеса автомобиля.
Современные двигатели внутреннего сгорания делятся на два типа: карбюраторные и инжекторные.
В карбюраторном двигателе процесс приготовления воздушно-топливной смеси происходит в специальном устройстве — карбюраторе. В нем, используя аэродинамическую силу, горючее смешивается с воздушным потоком, засасываемым двигателем.
В инжекторном типе двигателя топливо впрыскивается под давлением в поток воздуха при помощи специальных форсунок. Дозировка горючего происходит при помощи электронного блока управления, который открывает форсунку электрическими импульсами. В двигателях устаревшей конструкции, этот процесс происходит с использованием специфической механической системы.
Последний тип почти полностью вытеснил устаревшие карбюраторные силовые агрегаты. Это произошло из-за современных экологических стандартов, которые устанавливают высокие нормы чистоты выхлопных газов. Что повлекло за собой внедрение новых эффективных нейтрализаторов выхлопа (каталитических конвертеров или катализаторов). Такие системы нейтрализации требуют постоянного состава отработанных газов, который могут обеспечить только инжекторные системы впрыска топлива, контролируемые электронным блоком управления. Нормальная работа катализатора обеспечивается исключительно при соблюдении стабильного состава выхлопных газов. Необходимостью этого является то, что он требует содержания определенных пропорций кислорода в отработанных газах. Для соблюдения подобных условий в таких системах катализации обязательно устанавливается кислородный датчик (лямбда-зонд), который анализирует процент содержания кислорода в выхлопных газах и контролирует точность пропорций оксида азота, несгоревших остатков топлива и углеводородов.
Основными вспомогательными системами являются:
Система зажигания. Отвечает за поджигание топливной смеси в нужный момент. Она бывает контактной, бесконтактной и микропроцессорной. Система контактного типа состоит из распределителя-прерывателя, катушки, выключателя зажигания и свечей. Бесконтактная система аналогична предыдущей, только вместо прерывателя стоит индукционный датчик. Управление системой зажигания микропроцессорного типа осуществляется специальным компьютерным блоком, в ее состав входит датчик положения коленвала, коммутатор, блок управления зажиганием, катушки, датчик температуры двигателя и свечи. В двигателях с инжекторной системой к ней добавляется еще датчик положения дроссельной заслонки и термоанемометрический датчик массового расхода воздуха.
Система запуска двигателя. Состоит из специального электромотора (стартера), подключенного к аккумулятору, или механического стартера, использующего физические усилия человека.
Применение этой системы объясняется тем, что для запуска рабочего цикла двигателя необходимо, чтобы коленчатый вал произвел хотя бы один оборот.
Система выпуска выхлопных газов. Обеспечивает своевременное удаление продуктов горения топливной смеси из цилиндров. Включает в себя выпускной коллектор, катализатор и глушитель.
Система приготовления воздушно-топливной смеси. Предназначена для приготовления и впрыска смеси горючего с воздухом, в камеру сгорания цилиндров двигателя. Может быть карбюраторной или инжекторной.
Система охлаждения. Современная система состоит из вентилятора, радиатора, термостата, расширительного бачка, жидкостного насоса, датчика температуры, рубашки и головки охлаждения блока цилиндров. Предназначена для создания и поддержания приемлемого температурного режима работы ДВС. Обеспечивает отвод тепла от цилиндров клапанной системы и поршневой группы. Может быть воздушной, жидкостной или гибридной.
Система смазки. Состоит из масляного фильтра, маслонасоса с маслоприемником, каналов в блоке и головках цилиндров для впрыска масла под высоким давлением, поддона картера. Предназначена для подачи автомобильного масла с целью уменьшения трения и охлаждения, к взаимодействующим деталям двигателя. Также циркуляция масла смывает нагар и продукты механического износа.
Источник: Авто Релиз.ру.
Вот как работает двигатель вашего автомобиля
Для большинства людей автомобиль — это вещь, которую они заправляют бензином, который перемещает их из пункта А в пункт Б. Но задумывались ли вы когда-нибудь над вопросом: как он на самом деле делает это? Что заставляет его двигаться? Если вы еще не выбрали электромобиль в качестве своего ежедневного водителя, волшебство как сводится к двигателю внутреннего сгорания — той штуке, которая шумит под капотом. Но как именно работает двигатель?
Лучший
- Величайшие двигатели, которые можно купить сегодня
В частности, двигатель внутреннего сгорания является тепловым двигателем в том смысле, что он преобразует энергию тепла горящего бензина в механическую работу или крутящий момент.

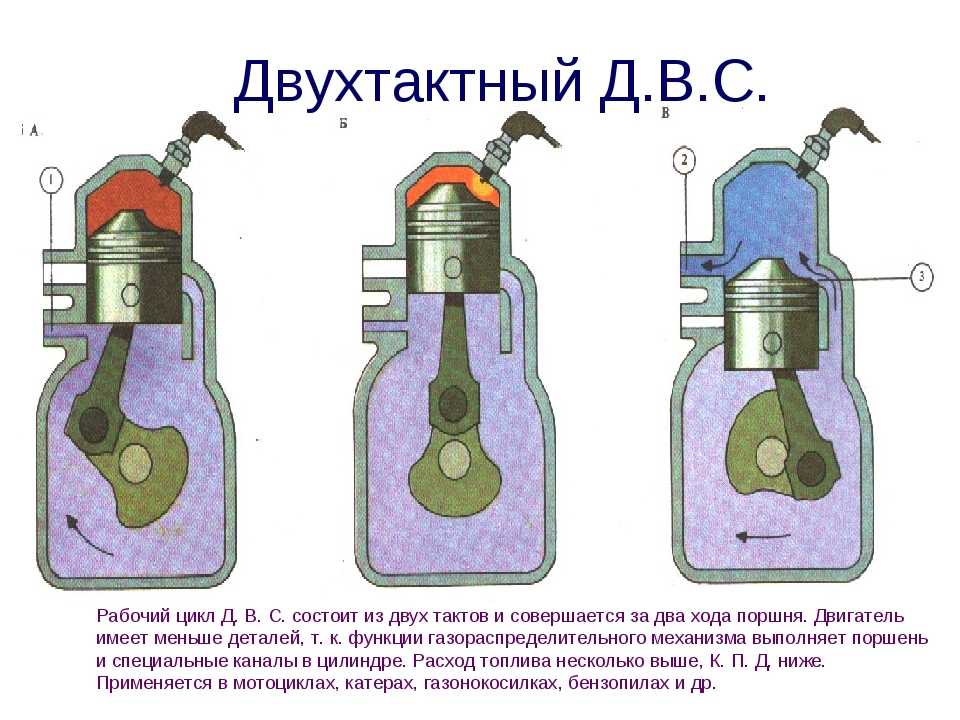

Этот крутящий момент передается на колеса, чтобы заставить автомобиль двигаться. И если вы не водите старый двухтактный Saab (который звучит как старая цепная пила и извергает маслянистый дым из выхлопа), ваш двигатель работает по одним и тем же основным принципам, независимо от того, управляете ли вы Ford или Ferrari.
В двигателях есть поршни, которые перемещаются вверх и вниз внутри металлических трубок, называемых цилиндрами. Представьте, что вы едете на велосипеде: ваши ноги двигаются вверх и вниз, чтобы крутить педали. Поршни соединены через шатуны (они похожи на ваши голени) с коленчатым валом, и они двигаются вверх и вниз, вращая коленчатый вал двигателя, точно так же, как ваши ноги вращают велосипед, который, в свою очередь, приводит в движение ведущее колесо велосипеда или ведущие колеса автомобиля. . В зависимости от автомобиля в его двигателе обычно имеется от двух до двенадцати цилиндров, в каждом из которых поршень движется вверх и вниз.
Откуда берется мощность двигателя
То, что заставляет эти поршни двигаться вверх и вниз, — это тысячи крошечных контролируемых взрывов, происходящих каждую минуту, создаваемых смешиванием топлива с кислородом и воспламенением смеси.
Каждый раз, когда воспламеняется топливо, называется тактом сгорания или рабочим ходом. Тепло и расширяющиеся газы от этого мини-взрыва толкают поршень в цилиндре вниз.
Почти все современные двигатели внутреннего сгорания (для простоты мы сосредоточимся здесь на бензиновых силовых установках) четырехтактные. Помимо такта сгорания, который толкает поршень вниз от верхней части цилиндра, есть еще три такта: впуск, сжатие и выпуск.
Двигателям нужен воздух (а именно кислород) для сжигания топлива. Во время такта впуска клапаны открываются, позволяя поршню действовать как шприц, когда он движется вниз, всасывая окружающий воздух через систему впуска двигателя. Когда поршень достигает нижней точки своего хода, впускные клапаны закрываются, эффективно герметизируя цилиндр для такта сжатия, который происходит в направлении, противоположном такту впуска. Движение поршня вверх сжимает всасываемый заряд.
Четыре такта четырехтактного двигателя
Getty Images
В самых современных двигателях бензин впрыскивается непосредственно в цилиндры в начале такта сжатия.
(Другие двигатели предварительно смешивают воздух и топливо во время такта впуска.) В любом случае, непосредственно перед тем, как поршень достигает верхней точки своего хода, известной как верхняя мертвая точка, свечи зажигания воспламеняют смесь воздуха и топлива.
В результате расширения горячих горючих газов поршень толкается в противоположном направлении (вниз) во время такта сгорания. Это удар, который заставляет колеса вашего автомобиля вращаться, как если бы вы нажимали на педали велосипеда. Когда такт сгорания достигает нижней мертвой точки, выпускные клапаны открываются, позволяя откачивать продукты сгорания из двигателя (как шприц, выталкивающий воздух), когда поршень снова поднимается. Когда выхлоп выбрасывается — он проходит через выхлопную систему автомобиля, прежде чем выйти из задней части автомобиля — выпускные клапаны закрываются в верхней мертвой точке, и весь процесс начинается сначала.
В многоцилиндровом автомобильном двигателе такты отдельных цилиндров смещены относительно друг друга и расположены на равном расстоянии друг от друга, чтобы такты сгорания не происходили одновременно и чтобы двигатель был как можно более сбалансированным и плавным.
Getty Images
Но не все двигатели одинаковы. Они бывают разных форм и размеров. В большинстве автомобильных двигателей цилиндры располагаются по прямой линии, например, в рядном четырехцилиндровом двигателе, или объединяют два ряда рядных цилиндров в V-образную форму, как в V-6 или V-8. Двигатели также классифицируются по их размеру или рабочему объему, который представляет собой совокупный объем цилиндров двигателя.
Различные типы двигателей
Конечно, среди представленных на рынке двигателей внутреннего сгорания существуют исключения и незначительные различия. Например, двигатели с циклом Аткинсона изменяют фазы газораспределения, чтобы сделать двигатель более эффективным, но менее мощным. Турбокомпрессор и наддув, сгруппированные вместе в рамках вариантов принудительной индукции, закачивают в двигатель дополнительный воздух, что увеличивает доступный кислород и, следовательно, количество топлива, которое можно сжечь, что приводит к увеличению мощности, когда вы этого хотите, и большей эффективности, когда вы этого не делаете.
не нужна власть. Все это дизельные двигатели делают без свечей зажигания. Но независимо от двигателя, если он относится к типу двигателей внутреннего сгорания, основы его работы остаются неизменными. И теперь вы их знаете.
Пришло время устроить генеральную уборку? Try the Meguiar’s Products We Use on Our Fleet
Meguiar’s Ultimate Wash & Wax
$14 at Amazon
Meguiar’s Ultimate Quik Detailer
$13 at Walmart
Meguiar’s Water Magnet Microfiber Towel
$7 at Walmart
Meguiar’s Ultimate Interior Detailer
10 долларов в Walmart
Этот контент импортирован из OpenWeb. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.
Как на самом деле работает двигатель внутреннего сгорания?
Каждый год около 222 миллионов человек в США ездят на самых разных транспортных средствах. Почти все эти автомобили оснащены двигателем внутреннего сгорания.
Однако недавний опрос, проведенный AA, показал, что только 10% водителей могут в общих чертах описать, как работает двигатель внутреннего сгорания.
Если вы только сейчас осознали, что не входите в эти 10%, не волнуйтесь, мы собрали краткое описание удивительного процесса, который использует ваш автомобиль для движения.
Основы
Горение, также известное как горение, представляет собой основной химический процесс высвобождения энергии из топливно-воздушной смеси. В двигателе внутреннего сгорания воспламенение и сгорание топлива происходят внутри самого двигателя.
Затем двигатель частично преобразует энергию сгорания в работу. Двигатель состоит из неподвижного цилиндра и подвижного поршня. Расширяющиеся газы сгорания толкают поршень, который, в свою очередь, вращает коленчатый вал. В конечном счете, через систему шестерен в трансмиссии это движение приводит в движение колеса автомобиля.
Различные типы двигателей внутреннего сгорания
Двумя наиболее распространенными типами двигателей внутреннего сгорания являются бензиновый двигатель с искровым зажиганием и дизельный двигатель с воспламенением от сжатия.
Эти двигатели специально разработаны для работы как с бензином, так и с дизельным топливом, поэтому использование неподходящего топлива в вашем автомобиле может привести к значительному повреждению двигателя.
В двигателе с искровым зажиганием топливо смешивается с воздухом и затем подается в цилиндр в процессе впуска. После того, как поршень сжимает топливно-воздушную смесь, искра воспламеняет ее, вызывая сгорание. Расширение продуктов сгорания толкает поршень во время рабочего такта.
В дизельном двигателе только воздух всасывается в двигатель и затем сжимается. Затем дизельные двигатели распыляют топливо в горячий сжатый воздух с подходящей, отмеренной скоростью, вызывая его воспламенение.
Большинство двигателей внутреннего сгорания являются четырехтактными двигателями, что означает, что для завершения цикла требуется четыре хода поршня. Цикл двигателя состоит из четырех отдельных процессов. Это впуск, сжатие, сгорание и рабочий ход, а также выпуск.
Разработка двигателя внутреннего сгорания
Вместо одной существенной разработки двигатель внутреннего сгорания появился благодаря серии постепенных изменений установленных патентов.
Первый коммерчески успешный двигатель внутреннего сгорания был создан Этьеном Ленуаром примерно в 1860 году.
Эксперименты Ленуара с электричеством привели его к разработке первого двигателя внутреннего сгорания, в котором сжигалась смесь угольного газа и воздуха, воспламеняемая с помощью системы зажигания «прыгающих искр» Румкорфа. катушка.
То, что можно считать первым современным двигателем внутреннего сгорания, было создано в 1876 году Николаусом Отто. Двигатель Отто представляет собой большой стационарный одноцилиндровый четырехтактный двигатель внутреннего сгорания. Первоначально двигатели использовались для стационарных установок, поскольку Отто не интересовался транспортом, и в конечном итоге Готлиб Даймлер разработал их для автомобилей.
На самом деле Отто создал свой двигатель на основе коммерческого жидкостного двигателя внутреннего сгорания 1872 года, изобретенного американцем Джорджем Брайтоном.
В то время как двигатели внутреннего сгорания чаще всего ассоциируются с транспортными средствами, термин двигатель внутреннего сгорания может также применяться к пушкам, ракетам или чему-либо, что использует силу взрыва для получения энергии или импульса.
В последние годы доминирование бензина и дизельного топлива в качестве основных видов топлива для двигателей транспортных средств уступило место более экологичным видам топлива, таким как биодизельное топливо, биоэтанол, водород и этил-трет-бутиловый эфир (ЭТБЭ). Многие производители автомобилей также производят гибридные автомобили, работающие на смеси традиционного топлива и электричества, или, в случае таких компаний, как Tesla, полностью электрические автомобили 9.0007
