Двигатель ЗМЗ 409, подробное описание, причины поломок

Содержание

• 1 Технические характеристики
• 2 Техническое обслуживание
• 3 Возможные неисправности и проблемы
• 4 Возможность проведения тюнинга и его виды
• 5 Модификации и использование ДВС

В отечественном автопроме особой популярностью и распространенностью пользуется двигатель ЗМЗ 409.

Комплектовались данным силовым агрегатом в основном автомобили УАЗ «Патриот». ЗМЗ 409 ставили также на «Газели» и «Соболи».

Конвейерное производство данной модели мотора началось в 1996 году. На сегодняшний день на базе данного ДВС выпускается несколько моделей агрегатов объемом от 2,3 до 2,7 литров.

Устанавливался двигатель 409 в основном на автомобили отечественного производства марок УАЗ и ГАЗ. Все силовые установки данного поколения производятся с установленным нейтрализатором газов и полностью соответствуют стандартам Евро-2. Расход топлива двигателя ЗМЗ 409 составляет 12 литров.

Двигатели ЗМЗ 409 за все время производства несколько раз изменялись и дорабатывались. В 2003 году модификации подверглась система распределительных валов.

Изготовленные из пластика башмаки натяжителей были заменены на звездочки, благодаря чему удалось избавиться от проблемы быстрой поломки гидравлических толкателей по причине загрязнения моторного масла продуктами износа пластика.

После перехода завода-производителя ДВС на импортные комплектующие была произведена замена системы распределительных валов в двигателе ЗМЗ 409. Это позволило повысить надежность силового агрегата.

Технические характеристики

Скачать .xls-файл

xls

Скачать картинку

pic

Отправить на email

mail

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	94
Диаметр цилиндра, мм	95. 5
Степень сжатия, атмосфер	9
Объем, см. куб.	2693
Рабочий объем ДВС, л	2.6
Мощность, л.с при 4400 об/мин	112-143
Крутящий момент, Нм при 3900 об/мин	210-230
Топливо	92
Экологические нормы	Евро 3
Расход топлива на 100 км (город), л	11.5
Расход масла на 1000 км, гр	до 100
Вес, кг	190
Виды масла	5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40
Объем масла, л	7
Замена масла проводится, км	7000
При замене заливать, л	6
Рабочая температура двигателя, град.	~90
Ресурс двигателя, км
По данным завода	150
Фактически	250+

Мотор устанавливался на моделях УАЗ Барс, УАЗ Буханка, УАЗ Патриот, УАЗ Хантер, УАЗ Пикап, УАЗ Карго и УАЗ Симбир.

409 двигатель – четырехцилиндровый рядный мотор, управление которым осуществляется при помощи микропроцессоров. Работа цилиндров организовывается согласно схеме 1-3-4-2, вращение коленчатого вала производится в правую сторону.

ЗМЗ 409 двигатель имеет закрытую систему вентиляции принудительного действия, работа которой основывается на разрежении в выпускной системе. Аналогичной является система смазки – комбинированная, принудительная, с разбрызгиванием смазочного материала.

Система питания двигателя ЗМЗ 409 представляет собой впрыск топливной смеси в трубу. Система охлаждения двигателя принудительная, жидкостная и закрытая. Электрическая система – однопроводная.

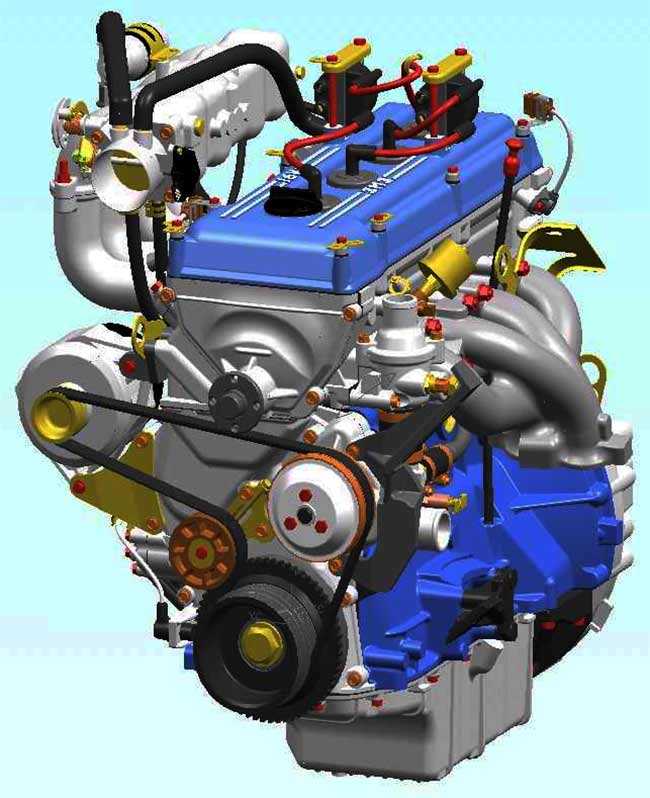

Конструкция ДВС

Блок цилиндров силового агрегата изготовлен из серого чугуна. Между цилиндрами располагаются каналы, предназначенные для циркуляции охлаждающей жидкости.

Моноблочная конструкция двигателя ЗМЗ 409 полностью подготовлена под навесное оборудование и имеет все необходимые отверстия и смазочные каналы.

В нижней части узла располагаются опоры, предназначенные для закрепления коренных подшипников и установки коленчатого вала. Крышки подшипников не заменяются.

Головка блока цилиндров полностью литая, выполнена из алюминия и оснащена выпускными и впускными клапанами. На каждый из цилиндров приходится по четыре клапана.

С левой стороны располагаются выпускные клапаны, с правой, соответственно, впускные. Ручная регулировка зазоров цилиндров больше не требуется благодаря установленным гидротолкателям. В последних модификациях ДВС – к примеру, ЗМЗ 40905 – регулировка зазоров кулачков производится в автоматическом режиме.

Поршни двигателя также изготовлены из алюминия и оснащены терморегулирующими вставками. На дне каждого поршня располагаются по четыре канавки, которые максимально предотвращают удары поршня о днище тарелок клапанов в случае неисправностей агрегата. На каждом из поршней располагаются по три поршневых кольца.

Согласно техническим характеристикам, на двигатель ЗМЗ 409 устанавливается одно малосъемное и два компрессионных кольца. Наружная поверхность компрессионного кольца покрыта слоем пористого хрома, нижнее кольцо покрывается словом олова.

Коленчатый вал изготовлен из чугуна высокой прочности. Оснащен несколькими противовесами, имеет пять опор. Хвостовик и носок коленвала оснащаются резиновыми уплотнениями. Расположенные по сторонам от третьего либо среднего подшипника шайбы предотвращают движение вала по осям. Так называемые упорные шайбы комплектуются из отдельных полушайб.

Система питания

Двигатель ЗМЗ 409 имеет систему питания на основе инжектора. Представляет собой систему впрыска топливной смеси в трубу посредством инжектора. Контроль над ним осуществляется при помощи ЭБУ либо контроллера. Система питания ЗМЗ 40901 включает в себя фильтры, электрический бензонасос, топливный бак, приводы и топливпривод для самого двигателя.

Техническое обслуживание

Исправная работа двигателя ЗМЗ 40905 обеспечивается, прежде всего, регулярным техническим обслуживанием.

Для данного силового агрегата желательно использовать топливо и смазочные материалы только высокого качества.

Регулярная проверка уровня масла, охлаждающей жидкости, уровня натяжения ремней насосов является залогом долгой и бесперебойной работы мотора. Время от времени желательно проводить чистку топливных форсунок.

Обслуживание двигателя также подразумевает под собой регулярную проверку всех систем автомобиля. Поскольку ЗМЗ 409 и его модификации устанавливается чаще всего на автомобили УАЗ, то необходимо проверять помпу и прочие детали. Регулярной замене подлежат свечи на УАЗ Патриот и помпа УАЗа.

Возможные неисправности и проблемы

Ремонту двигатель подвергается при условии, что его пробег превышает 300 тысяч километров. Кроме того, столкнуться с необходимостью проведения ремонтных работ можно и раньше, особенно если эксплуатация автомобиля и, соответственно, двигателя проводилась в жестких условиях.

Признаками необходимости ремонта становится понижение уровня давления масла, снижение мощности, повышение расхода топлива и появление дыма из-под капота. Запасные детали для двигателя продаются в автомобильных магазинах, так что проблем с ремонтом возникнуть не должно.

Возможность проведения тюнинга и его виды

Одним из самых распространенных видов тюнинга не самого двигателя, а автомобиля УАЗ является замена силового агрегата на аналогичные ДВС других марок.

1. В основном используются дизельные модели от импортных внедорожников. У такого вида тюнинга есть огромный недостаток: для владельца автомобиля он обходится недешево.
2. Второй вариант – проведение чип-тюнинга двигателя, поскольку на ЗМЗ 409 установлен блок управления МИКАС 11 или МИКАС 7,2. Благодаря такому виду тюнинга можно изменить настройки системы, отрегулировав их согласно вашим собственным требованиям.
3. Третий вариант заключается в небольшом увеличении мощности двигателя путем установки турбо компрессора либо газовой турбины. Тюнинг двигателя ЗМЗ 409 таким способом позволяет увеличить его мощность в среднем на 30%.

Двигатель ЗМЗ 409 – весьма неплохой силовой агрегат, устанавливаемый в основном на автомобили марки УАЗ. Стоимость его небольшая, технические характеристики и рабочие параметры ненамного хуже, чем у импортных аналогов.

Отзывы о двигателе весьма неоднозначные: для езды по бездорожью он великолепен, но есть и свои минусы: большой расход топлива и тяжелый ход по асфальту или в городской черте.

Модификации и использование ДВС

На сегодняшний день ЗМЗ 409 является весьма распространенной моделью ДВС.

Комплектуются им в основном автомобили производства ОАО УАЗ, однако его устанавливают и на другие модели: УАЗ Барс, УАЗ «Буханка», УАЗ 3163 «Патриот» и 3164 «Патриот Спорт», УАЗ Хантер, УАЗ «Карго», УАЗ 31632 «Пикап», УАЗ 3162 «Симбир» и прочие.

Нередко двигатель устанавливается на автомобили «ГАЗель». За все время своего существования силовой агрегат на раз подвергался модификациям и доработкам, которые в основном были связаны с устранением заводских неисправностей.

Благодаря последним изменениям удалось добиться соответствия двигателя Евро, и, скорее всего, в ближайшее время будет достигнуто соответствие требованиям Евро 5.

Выпускаемые модификации двигателя:

• ЗМЗ 409.10

Полностью соответствует всем требованиям Евро 2. Мощность ДВС – 142,8 лошадиных сил.

• ЗМЗ 4091

Впервые был выпущен в 2007 году. Полное соответствие требованиям Евро 3. Изготавливался специально для комплектации автомобилей УАЗ «Буханка». Мощность ЗМЗ 4091 – 125 л.с.

• ЗМЗ 4911

Выпуск с 2012 года. Комплектуются им «Головастики» и «Буханки». Конструкция включает в себя зубчатые цепи привода ГРМ ЗМЗ 409 и датчик абсолютного давления. Мощность 125 л.с.

• ЗМЗ 40904

Комплектуются данной моделью Hunter, Cargo, Pickup и Patriot. Используется датчик абсолютного давления. На раме установлены форсунки двухпоточного распыления. Зубчатые цепи приводят в действие ГРМ. Крышка головки блока цилиндров полностью переработана и выполнена из пластика. Произведено увеличение мощности до 142,8 л.с.

• ЗМЗ 40905

Последняя модификация ДВС. Полностью соответствует ЗМЗ 409 Евро 4. По характеристикам аналогичен предыдущей модели.
