Измерение давления в картере двигателя на примере КИ-17999М

УДК 629.3.014.2.005.93.

Николаев Евгений Владимирович, ГНУ ГОСНИТИ Россельхозакадемии, младший научный сотрудник, [email protected], тел. (499) 174-82-11, 109428, Москва, 1-й Институтский проезд, д. 1

 Аннотация

В статье рассмотрены проблемы диагностирования  автотракторных двигателей по параметрам расхода и давления картерных газов. Представлены результаты исследований влияние скоростного режима работы двигателя  на изменения значений диагностических параметров. Статья будет интересна инженерам технического сервиса, механизаторам, студентам и аспирантам, обучающимся по соответствующим специальностям.

Ключевые слова: диагностирование, технические показатели, определение технического состояния, методы технического контроля.

Известно большое число различных способов диагностирования технического состояния двигателей внутреннего сгорания. Общими признаками известных способов является наличие процедур, заключающихся в том, что в установленных условиях измеряют диагностический показатель как показатель состояния одного конструктивного элемента двигателя, сравнивают измеренное значение показателя с опорной пороговой величиной и при установленном уровне их отличий судят о техническом состоянии узла двигателя — классифицируют определенного вида нарушение его работы. Определенные скоростной и тепловой режимы устанавливаются конкретно для каждого типа двигателя, соответствующие, как правило, режиму холостого хода. Однако, как показывает опыт, изменение диагностического показателя происходит под воздействием множества факторов. Для конкретизации  влияний отдельных факторов на диагностические показатели стоит проводить измерения на различных скоростных рабочих режимах двигателя.

1. Проверка двигателя со свободной системой выпуска картерных газов (через сапун)

Для проверки технического состояния ЦПГ по расходу картерных газов герметизируется  сапун, горловина масломерного щупа, на маслозаливную горловину устанавливается индикатор картерных газов (КИ-17999М), двигатель выводиться на постоянные номинальные обороты вращения коленчатого вала и проводится измерение. Предварительно двигатель должен быть прогрет до рабочей температуры. Далее проводиться измерение избыточного давление в картере двигателя, которое характеризует техническое  состояние системы вентиляции картера. Сапун разгерметизируется, взамен ротаметрической трубки устанавливается манометр на низкое давление, щель пробора плотно закрывается, измерение проводиться на постоянных номинальных оборотах. Повышенное давление может свидетельствовать о забитом сапуне, который необходимо прочистить, во избежание   дальнейшего повышения  давления в картере и течи масла через уплотнители. Если давление в картере дизеля высокое и при прочищенном сапуне, то это свидетельствует об значительных износах цилиндропоршневой группы.

Рисунок 1 – измерение расхода картерных газов

2. Проверка бензиновых двигателей

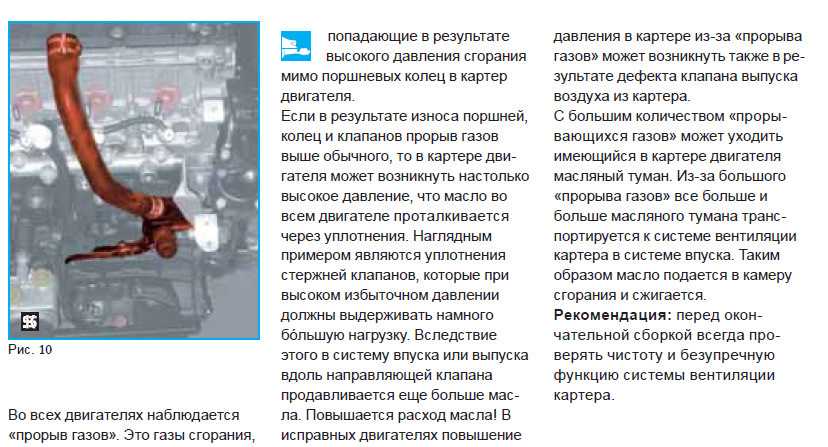

Все современные бензиновые двигатели, используемые в автотранспорте, оснащены системой рециркуляции картерных газов, газы с картера поступают во впускной коллектор на дожигание.   При измерении давления картер не герметизируется, манометр с помощью переходного устройства плотно устанавливается на маслозаливной горловине. Во избежание влияния вибраций на манометр возможно соединение его с полостью картера через резиновый шланг длинной 1…1,5 м и внутренним диаметром 6…8 мм, который так же выполняет роль демпфера. Измерения проводятся на прогретом двигателе. При номинальной частоте вращения двигателя (750 ±50 оборотов в минуту) значения давления у исправного двигателя должны быть в диапазоне 500…1500 Па (для двигателей, рабочий объем цилиндров которых равен 1,8…3.0 л). Давление, превышающее данные значения, свидетельствует об износах цилиндропоршневой группы. При увеличении частоты вращения двигателя до 2200…3500 оборотов в минуту должно создаться разряжение 100…500 Па. Это вызвано тем, что с увеличением оборотов двигателем начинает потребляться большее количество воздуха, что увеличивает разряжение во впускном коллекторе, в связи, с чем полностью открывается перепускной клапан, и начинается интенсивное засасывание во впускной коллектор картерных газов. Если при максимальных оборотах холостого хода  давление не снижается, то это свидетельствует о неисправном перепускном клапане. Если же разряжение выше указанной нормы, то это указывает  на загрязненный воздушный фильтр.

Рисунок 2 – Измерение давления в картере бензинового двигателя

3. Проверка дизелей с турбонаддувом и системой рециркуляции картерных газов

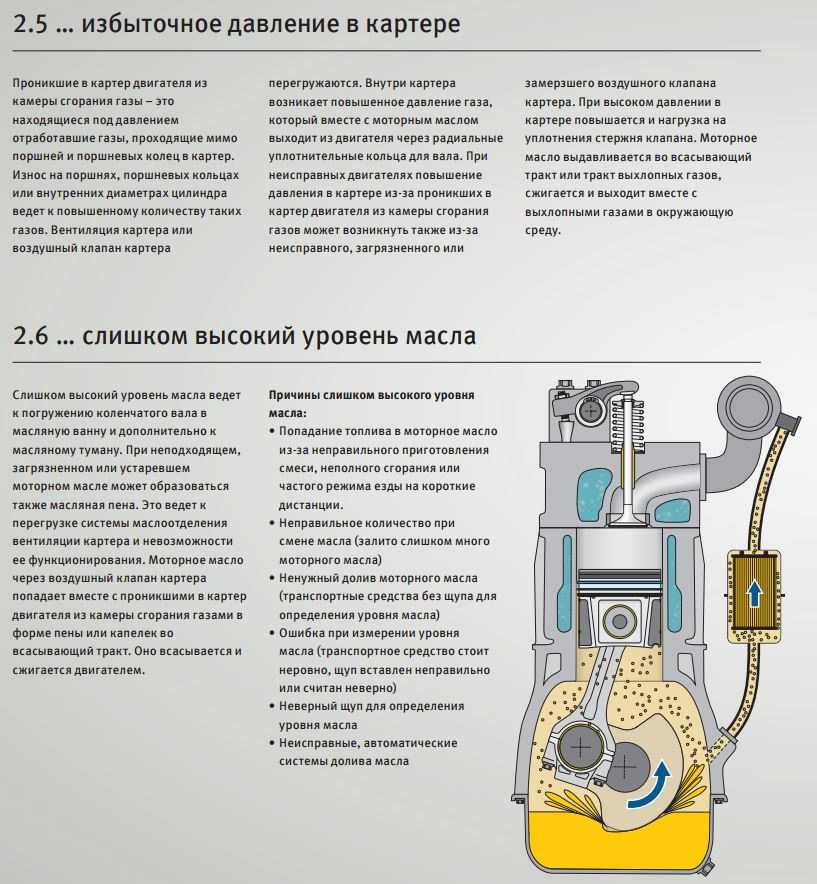

Повышенное давление в картере двигателя важный показатель неисправностей цилиндропоршневой группы и турбонаддува. Номинальное давление для дизелей в картере двигателя мощностью до 500 л/с  80…150 Па (значения моторостроительного завода). Давление 500 Па и выше для большинства дизелей свидетельствуют о необходимости проведения ремонта.  Для выявления неисправного узла, по причине которого в картере двигателя повышенное давление, необходимо провести измерения на различных скоростных режимах работы двигателя. Если давление при увеличении частоты вращения двигателя колеблется незначительно – причина в повышенном износе ЦПГ. Если при увеличении частоты давление растет, то причина в значительном износе подшипников ТКР.

В результате сравнения  давления картерных газов на различных скоростных режимах работы двигателя  делается вывод о техническом состоянии отдельного диагностируемого угла. Допустимые пределы изменения давления в картере, соответствующие исправному и неисправному состоянию конкретного узла, необходимо устанавливать для каждого типа двигателя по результатам проводимых испытаний.

The pressure in the crankcasу

E.V. Nikolaev, junior researcher GOSNITI, Moscow, Institutsky 1 proezd, 1,

tel. (499) 174-82-11

 Abstract

The paper considers the problem of diagnosis of automotive engines in the parameters of flow and pressure of crankcase gases. The results of studies the influence of engine speeds by changing the values ​​of diagnostic parameters. The article will be interesting to engineers, technical service, machine operators, students and postgraduates studying in the relevant specialties.

Key words: diagnosis, technical indicators, the definition of a technical condition, methods of technical control.
