ВАЗ 2109 | Датчик указателя температуры охлаждающей жидкости

Месторасположения

Начинающие автолюбители спрашивают, где находится датчик температуры охлаждающей жидкости на ВАЗ-2109. Он находится между прибором для поддержания постоянной температуры и цилиндрами. К нему подведены два проводника. Один требуется для определения показаний блока управления. Второй запускает вентилятор. Если датчик нашли, то можно приступать к его замене. Но перед этим необходимо разобраться, как определить, что ДТОЖ нужно поменять.

Не работает указатель температуры охлаждающей жидкости

На примере стрелочного указателя температуры охлаждающей жидкости (ОЖ) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 определим причину неисправности: «не работает указатель температуры охлаждающей жидкости».

Стрелка указателя температуры ОЖ постоянно находится в начале шкалы

При этом система охлаждения двигателя автомобиля функционирует нормально: двигатель прогревается как обычно, термостат полностью горячий, печка «греет».

Возможные причины неисправности

Неисправен датчик указателя температуры (ТМ-106), неисправен сам указатель температуры, неисправна их электрическая цепь.

Проверяем исправность датчика указателя температуры

Включаем зажигание, снимаем провод с датчика и замыкаем его на «массу» (прикасаемся к двигателю или кузову), если стрелка указателя поднялась с начала шкалы — датчик температуры неисправен.

Если стрелка не отклонилась — датчик исправен, нужно проверить сам указатель.

Проверка исправности указателя температуры охлаждающей жидкости

Снимаем щиток приборов. Отсоединяем от него белую колодку жгута проводов. Включаем зажигание. Проверяем подачу напряжения на плюсовой вывод указателя (вывод 12 колодки). Используем мультиметр (тестер) с режимом вольтметра или контрольную лампу. Если напряжение присутствует, проверяем минусовой участок цепи. Это вывод 5 колодки (общий минус). Соединяем щупами мультиметра минусовой и плюсовой выводы колодки. Напряжение должно быть не менее 12 В. Если напряжения нет, необходимо прозвонить электрическую цепь указателя.

Присоединяем колодку к щитку приборов и при включенном зажигании соединяем отрезком провода ее вывод 2 (минус с датчика) с «массой». Если стрелка указателя отклонилась, указатель исправен и нужно проверить провод к датчику на «обрыв». Если стрелка не отклонилась, указатель температуры неисправен и подлежит замене.

Стрелка указателя температуры ОЖ постоянно находится в красной зоне шкалы

При этом система охлаждения двигателя функционирует нормально. Двигатель не перегревается, охлаждающая жидкость не кипит.

Как и в первом случае возможно неисправен датчик указателя температуры (ТМ-106), либо неисправен сам указатель температуры, или неисправна их электрическая цепь.

Проверяем исправность датчика указателя температуры

Включаем зажигание, снимаем провод с датчика и замыкаем его на «массу» (прикасаемся к двигателю или кузову), если стрелка указателя переместилась из красной зоны в начало шкалы — неисправен датчик температуры.

Проверяем указатель температуры ОЖ

Проводим проверку исправности указателя способом описанным выше. Если установлено, что указатель исправен, проверяем его электрическую цепь. Возможно провод с датчика указателя температуры где-то замыкает на «массу».

Примечания и дополнения

Стрелочный указатель температуры ОЖ установлен в щитке на панели приборов автомобилей ВАЗ 2108, 2109, 21099. Стрелка указателя температуры соединена с вращающемся магнитом, который изменяет свое положение в зависимости от силы действующего на него магнитного поля. В электрическую цепь указателя температуры ОЖ включен датчик температуры охлаждающей жидкости, установленный в головке блока двигателя. Датчик — это «масса» указателя. В нем имеется терморезистор изменяющий сопротивление цепи в зависимости от температуры ОЖ. Чем горячее тосол или антифиз тем сопротивление цепи ниже, тем сильнее магнитное поле воздействующее на стрелку датчика, тем больше она отклоняется.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

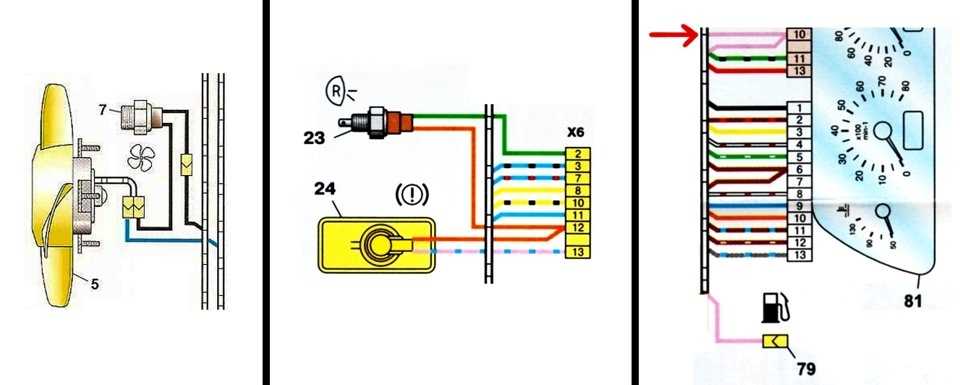

Указатель температуры ОЖ, схема Реле включения указателей поворота 2108, 2109 Переключатель отопителя салона ВАЗ 2108, 2109 Схема включения плафонов освещения салона ВАЗ 2108, 2109 Постоянно работает вентилятор на радиаторе Схема подключения тахометра

Как понять, что есть неисправность

Признаки неисправности:

Плохо заводится холодный двигатель. Подобная ситуация характерна для автомобилей оснащенных карбюраторными двигателями. Например, на ВАЗ-2109 карбюратор заводится и сразу глохнет. Чтобы холодный мотор нормально работал, требуется «подгазовка». Многие спрашивают, почему подобное происходит. Все достаточно просто — датчик передает на контроллер неправильные показания.
Плохо заводится прогретый двигатель. Датчик может передавать заниженные показатели. Чтобы запустить холодный мотор, нужно больше топлива. В свою очередь, в прогретый движок будет поступать слишком много бензина. Также может появиться ошибка P0172 «Богатая смесь». Она характерна только для машин, оснащенных инжекторными движками.
Вентилятор беспорядочно работает. На первый взгляд может показаться, что с мотором все в порядке, но резко происходит включение вентилятора. При этом датчик температуры начинает показывать хаотичные показания. Например, температура повысилась на 2 градуса, а ДТОЖ показывает, что на все 10.

Стрелка температуры двигателя скачет, плавает или прыгает: причины и основные неисправности

Итак, в норме стрелка должна подниматься до определенного значения после полного прогрева ДВС и не отклоняться от занятого положения. Отметим, что при этом во время езды вполне допускаются небольшие отклонения, причем зачастую в меньшую строну.

Обычно такое явление наблюдается в холодное время года, часто при движении по трассе. Это объясняется тем, что в морозы двигатель интенсивно охлаждается на высокой скорости встречными потоками холодного воздуха.

Также часть тепла от мотора в зимний период отнимает печка. В результате стрелка может немного «упасть» (на 2-3 мм. от обычных значений). Если же снизить скорость движения или позволить автомобилю несколько минут поработать на ХХ, тогда указатель температуры поднимется до нормального значения.

Если же говорить о неполадках, никаких явных скачков указателя температуры быть не должно. В случаях, когда стрелка указателя температуры плавает, при наличии цифровой индикации «палочки» температуры постоянно изменяются, тогда это служит главным симптомом различных неполадок. Давайте разбираться.

Первое, чтобы понять, почему прыгает стрелка указателя температуры двигателя, следует учитывать, что изменяющиеся показания на индикаторе не всегда означают, что в реальности происходят такие существенные изменения температуры ДВС.

Другими словами, изменение показаний в средних рамках 75-95 градусов не отражает действительной картины, так как нагретая охлаждающая жидкость (тосол, антифриз) не может так быстро нагреваться и остывать. Получается, указатель не отображает реальную температуру мотора.

Если иначе, плавное изменение показаний можно принимать за норму, причем делая поправку на условную погрешность самого стрелочного или цифрового указателя. При этом если колебания температуры не выходят за допустимые пределы, вполне вероятно, что это рабочая температура двигателя.

Поводом для беспокойства служат хаотичные, обычно резкие колебания стрелки, причем амплитуда таких колебаний довольно велика. В этой ситуации нужно определить, действительно ли происходит нарушение теплового баланса, нормально ли работает сам индикатор, а также по каким причинам возникла неисправность.

Итак, поехали. Если система герметична и уровень ОЖ в расширительном бачке в норме, тогда наиболее часто выходящим из строя элементом, от которого напрямую зависит температура двигателя, является термостат системы охлаждения. Причем это устройство нередко выходит из строя даже на совсем новых авто с минимальными пробегами. Так что проверку лучше начинать именно с термостата.

Простейшим способом первичной диагностики является оценка степени нагрева подводящих патрубков, идущих к радиатору. Достаточно потрогать патрубки рукой. Если нижний патрубок имеет температуру ниже верхнего, вполне вероятно, что клапан термостата заклинивает. В результате даже на холодном ДВС охлаждающая жидкость попадает в большой круг, а двигатель не может выйти на рабочие температуры.

На практике это проявляется следующим образом, когда сначала водитель прогревает двигатель, стрелка температуры поднимается до рабочих температур, затем происходит открытие термостата. Далее ОЖ идет по большому кругу, температура мотора снижается, однако затем термостат подклинивает и не закрывается до конца.

Естественно, жидкость продолжает частично или полностью идти через радиатор (по большому кругу). В результате двигатель начинает остывать, стрелка температуры падает. Затем термостат или закроется, после чего произойдет нагрев ОЖ до рабочих температур, или же останется в заклинившем положении и мотор не будет до конца прогреваться.

При этом часто после остановки двигателя и падения давления в системе охлаждения далее стрелка сначала поднимется до нормальных температур по мере прогрева, однако затем после открытие термостата все повторится заново. Также возможны случаи, когда термостат может подклинивать не постоянно, а через раз, а также не открывать доступ для ОЖ в большой круг.

В этом случае двигатель будет перегреваться. Бывает так, что работа термостата нарушается как на открытие, так и на закрытие, то есть уместно говорить о совокупности проблем. Так или иначе, нужно убедиться в том, что термостат исправно и нормально работает.

Теперь давайте рассмотрим ситуацию, когда стрелка температуры двигателя прыгает, но с термостатом и другими элементами системы охлаждения все в порядке. В этом случае проблема может быть в датчике температуры охлаждающей жидкости (ДТОЖ) Получается, если прыгает стрелка температуры, виновником часто оказывается неверный сигнал от температурного датчика.

Это значит, что нужно проверять указанный датчик. При этом важно учитывать, что на многих авто таких датчиков может быть 2, 3 или даже 4. Стоят эти датчики также в разных местах в зависимости от конструкции того или иного ДВС.

Также на панель приборов сигнал подает отдельный датчик, чтобы его показания в случае выхода из строя не вносили изменений в работу ЭСУД и ЭБУ двигателем. Обнаружив нужный датчик температуры, нужно проверить его контакт. Достаточно пошевелить датчик или клемму-фишку на нем.

В это время помощник должен следить, происходят ли колебания индикатора температуры на панели приборов в салоне авто. Часто плохой контакт становится причиной того, что стрелка температуры скачет, при этом система охлаждения работает нормально.

Рекомендуем также прочитать статью о том, почему падает температура двигателя в движении. Из этой статьи вы узнаете о возможных причинах, по которым стрелка указателя температуры падает при езде.

Если же дело не в контакте, сам датчик может оказаться вышедшим из строя. Чтобы это проверить, следует замерить сопротивление при разной температуре ОЖ. Для этого нужно знать, какое сопротивление считается нормальным для датчика на одном или другом ДВС в тех или иных условиях.

Данную информацию можно найти на специализированных форумах, в технической литературе и т.д. Также отметим, что не следует сразу поспешно и однозначно списывать все проблемы на термостат, не проверив датчики температуры. Стрелка может прыгать и скакать в том случае, если места контактов на датчике попросту окислились, соединение прослаблено. Более того, скачки могут происходить только при включении мощных энергопотребителей (подогрев сидений, стекол, включение фар и т.п.).

Еще добавим, что в случае неисправности самого датчика показания обычно меняются в определенном диапазоне. Если же они изменяются хаотично, тогда вероятнее всего проблемы возникли с проводкой. Нередко виновником становится минусовой контакт.

Отмечены случаи, когда при проблемах с «массой» указатель температуры показывал критический перегрев, а после остановки мотора нормальные 90 градусов. При этом замеры на клеммах АКБ при заглушенном моторе составляли около 12.5, после запуска поднимались до 13.7 В.

При этом ни замена АКБ с температурными датчиками, ни диагностика и проверка генератора проблему не решила. Выходом из сложившейся ситуации оказалась дополнительная «разминусовка» двигателя.

Почему датчик выходит из строя

Причины:

Внутри ДТОЖ находятся несколько контактов. Иногда один из проводников может покрыться трещинами, и тогда наблюдается плохой контакт с электронным блоком управления. Регулятор перестает правильно передавать показания.
При нарушении изоляции проводников происходит замыкание. Показания температуры начинают скакать. Контроллер не может обработать сигнал.
При обрыве проводов не запускается вентилятор. С учетом повышенной температуры жидкости в охладительной системе, двигатель может заглохнуть.

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

перестал работать указатель нагрева мотора на приборной панели;
охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
протечка антифриза из-под корпуса детали;
вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.

Проверка на правильную работу ДТОЖ

Инструкция для проверки работоспособности:

Подключить к движку минусовый провод вольтметра.
Завести транспортное средство.
С помощью вольтметра проверить, какое напряжение наблюдается во время поездки на машине.
Нормальное значение — это 12 вольт (при учете, что аккумуляторная батарея имеет полную зарядку).
Если номинальное значение ниже, то рекомендуется заменить ДТОЖ.

Способы проверки ДТОЖ

Как проверить указатель ТОЖ своими силами? Для этого можно воспользоваться одним из нескольких способов, диагностика выполняется с помощью мультиметра.

Сначала отрицательный щуп тестера следует подсоединить к головке блока цилиндров, после чего активировать зажигание, провернув ключ в замке.
Затем, используя мультметр, нужно точно определить, какое появляется напряжение на выходе.
В том случае, если контроллер рабочий, то величина этого параметра должны составить не ниже 12 вольт, разумеется, если аккумуляторная батарея заряжена полностью. Если диагностика показала, что полученные значения оказались более низкими, то нужно заняться ремонтом или поменять регулятора (автор видео о диагностике — канал Техник-механик).

Еще один вариант проверки:

Для его реализации вам надо будет настроить тестер в режим работы вольтметра. Процедура измерения должна производиться в рабочем диапазоне от 100 Ом до 10 кОм. Кроме того, для диагностики вам потребуется термометр, при этом важно, чтобы он мог определить значение температуры более 100 градусов. Сам контроллер извлекается из посадочного места и опускается в резервуар с хладагентом, который вы будете подогревать. Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости.
Теперь вам надо будет прогреть хладагент в системе. Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость.
Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице.

Местонахождение

Располагается в выпускном патрубке головки блока цилиндров, смотрите на фото ниже:

Примечание! В руке у человека находится непосредственно датчик, а красной стрелкой указано отверстие – место его установки.

Когда менять датчик?

• Наличие неисправности датчика приводит к нарушению работы двигателя – затруднен пуск в холодную погоду.

Инструкция по замене

Заменить ДТОЖ на ВАЗ-2109 (инжектор) достаточно просто, все можно сделать своими руками, необходимо выполнить следующий алгоритм действий:

Сначала следует провести проверку предохранителей. Если они перегорели, то именно из-за них ДТОЖ показывает неправильные значения. Если предохранители не перегорели, нужно переходить к следующему шагу.
Необходимо дождаться охлаждения двигателя. Затем требуется слить жидкость из охладительной системы.
Далее нужно отключить все провода, идущие к ДТОЖ.
Используя торцевую головку, выкрутить терморегулятор и вынуть его из отверстия, находящегося в патрубке.
С помощью тряпки и очистителя нужно обработать отверстие, куда крепится ДТОЖ. Если обработку не проводить, то вновь могут возникнуть перепады температуры.
Далее нужно поставить новый датчик и подключить к нему проводник.
Залить в радиатор тосол.
Проверить работу двигателя.

Терморегулятор на ВАЗ-2109 можно поменять самостоятельно, не прибегая к помощи специалистов. В основном, неполадки происходят из-за обрыва провода или плохого контакта. Первый признак поломки — хаотичное включение вентилятора.

Замена датчика «ДТОЖ» на ВАЗ 2108-ВАЗ 21099

Снятие

1) Слейте охлаждающую жидкость из радиатора. Подробную инструкцию читайте в нашей статье: «Замена охлаждающей жидкости».

2) Далее отсоедините клему «-» с аккумуляторной батареи во избежание короткого замыкания во время работы с датчиком. Подробно про клемму читайте здесь: «Замена аккумулятора», в пункте «1».

3) Следом отсоедините колодку проводов, подсоединенных к датчику.

4) Воспользуйтесь гаечным ключом и полностью выверните датчик.

5) Извлеките датчик из отверстия, находящееся в патрубке.

Примечание! На данном датчике присутствует уплотнительная прокладка, старайтесь ее не терять, ведь она подайдет на новый датчик.

Установка

1) Поставьте новую деталь в отверстие и заверните с помощью гаечного ключа до упора.

2) Теперь подсоедините колодку проводов.

3) Залейте охлаждайку в радиатор. В статье о замене жидкости есть инструкция.

4) Подсоедините клему «-» к аккумулятору.

Проверка на работоспособность:

Примечание! Запаситесь мульти-метром, без него проверка невозможна!

1) Снимите датчик с автомобиля, поместите его в какую-нибудь емкость, заранее наполненнную охлаждающей жидкостью.

Примечание! Подойдет любой сосуд, а наиболее часто используемые вещи в народе: ненужный чайник, большая кружка!

2) Нагрейте в ёмкости охлаждайку до определенной температуры и опустите туда датчик с заранее подключенным мульти-метром. В конце статьи прикреплена таблица со значениями температуры и соответствующими показаниями прибора.

Примечание! С целью более точной диагностики рекомендуем нагревать жидкость до различных температурных значений.

Таблица

Согласно данной таблице значений измеряйте сопротивление датчика.

Примечание! В левом столбце указана температура охлаждайки, а в правом столбике необходимые значения мульти-метра, после погружения датчика в сосуд.

Как проверить датчик температуры Ваз 2109

Перейти к контенту

8 октября, 2014 Маргарита Электрооборудование 6 комментариев

Если Вы обратили внимание на то, что указатель температуры охлаждающей жидкости показывает некорректное значение, то существует необходимость его проверки. Датчик температуры охлаждающей жидкости предназначен для контроля температуры двигателя. Конечно, на работу системы охлаждения у данного автомобиля этот датчик никак не влияет. На работу системы охлаждения влияет термостат и датчик на радиаторе, который включает вентилятор охлаждения радиатора при температуре охлаждающей жидкости более 90 градусов. Датчик температуры охлаждающей жидкости предназначен только для индикации температуры двигателя на панели приборов девятки. Однако, это тоже важно, Вы как водитель должны знать температуру двигателя.

Датчик температуры

Датчик температуры охлаждающей жидкости представляет собой термосопротивление, то есть электрический элемент, который меняет свое сопротивление в зависимости от температуры. В руководстве по эксплуатации машины написано, что для проверки датчика температуры охлаждающей жидкости его необходимо снять, потом опустить в стакан с водой известной температуры и измерять его сопротивление. Как всегда разработчики пошли самым сложным путем: чтобы достать датчик из двигателя необходимо слить тосол до уровня датчика (а это сделать не очень то и просто,учитывая,что придется снимать какой-нибудь шланг для слива), идти куда-то греть воду проверять потом идти обратно к машине, вкручивать датчик на место и снова заливать охлаждающую жидкость.

Можно сделать гораздо проще: взять три резистора – один 600 Ом, второй 160 Ом, третий 100 Ом. Эти резисторы и будут у нас имитировать датчик температуры. Открываем капот, снимаем фишку с датчика температуры и подносим её к аккумулятору. Резистор 600 Ом одним концом вставляем в массу аккумулятора, на другой конец насаживаем фишку датчика.

Проверяем датчик температуры Ваз 2109

Идем в салон и включаем зажигание – стрелка указателя температуры должна показать около 50 градусов.

Смотрим показания указателя температуры

Затем вместо резистора 600 Ом вставляем резистор 160 Ом – стрелка указателя температуры должна показывать 90 градусов.

Проверка датчика температурыСмотрим показания указателя температуры

На третьем резисторе номинала 100 Ом стрелка указателя температуры должна показывать больше 100 градусов.
Если при подключении резисторов и их смене указатель температуры показывает приведенные выше значения (могут немного отличаться) – значит провод от датчика к указателю, и сам указатель исправны. Обратите внимание,если при езде на автомобиле более 10 минут, то есть на наверняка прогретом двигателе, но указатель не показывает температуру – значит у Вас действительно неисправен датчик температуры и его необходимо заменить, стоит он недорого, порядка 2-3 $ и продается в любом автомагазине.
Если же Вы подключаете резисторы между массой и разъемом датчика, и при включенном зажигании стрелка мертво стоит на месте – то дело тут не в датчике. Необходимо проверить провод от датчика к указателю и сам указатель температуры.
