4 такта работы ДВС. Основные решения поломок ДВС

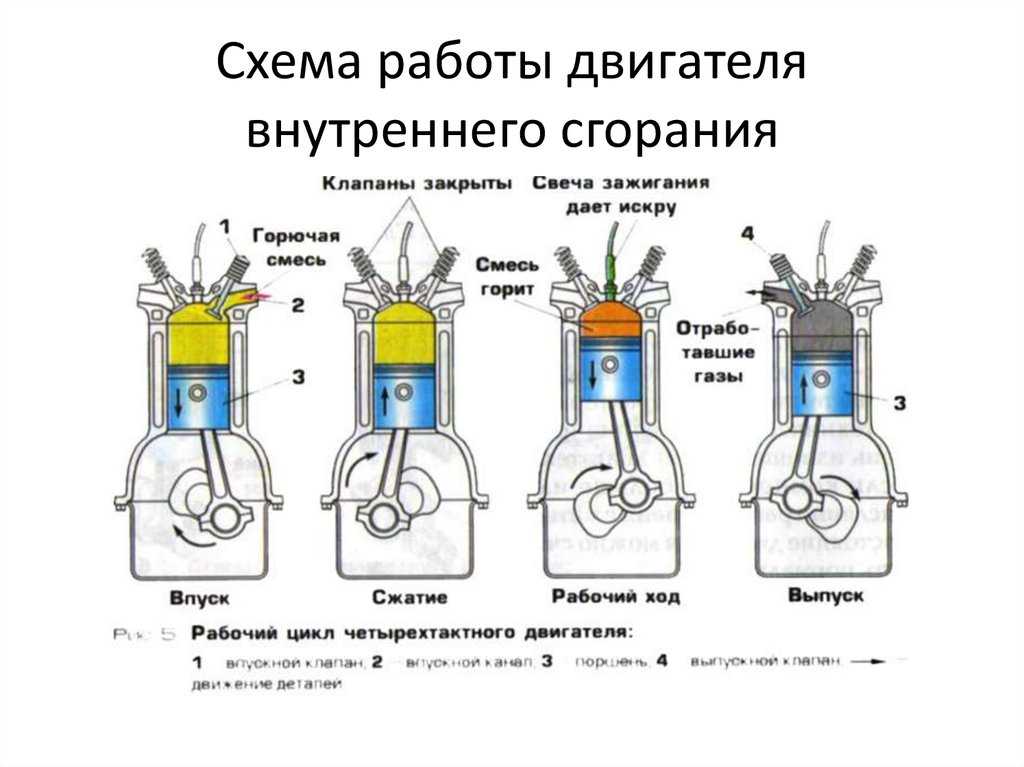

Рассмотрим 4 такта работы ДВС:
- Впуск
- Сжатие
- Сгорание
- Выпуск
- При первом такте открывается клапан и в блок цилиндра добавляется топливная смесь. Топливная смесь состоит из воздуха и топлива в пропорции 14.7 к 1. При этом различают обогащенную топливную смесь, где пропорция бензина к воздуху примерно 40 к 1 и обедненную топливную смесь, где соотношение воздуха по отношению к бензину преобладает.
- При втором такте происходит сжатие топливной смеси в камере сгорания в блоке цилиндра.
- При третьем такте топливная смесь зажигается при помощи свечи зажигания.
- На четвертом такте происходит выпуск отработанных газов через выпускные клапаны ГБЦ.
ГБЦ оборудован маслосъемными и компрессионными кольцами.
Маслосъемные кольца позволяют оптимально использовать топливо, смазывая весь цилиндр и равномерно распределяя масло по его поверхности.
Компрессионные кольца играют роль уплотнителей, которые блокируют выход отработанных газов в тепловой зазор.
!!! Закоксовка колец — проблема, с которой сталкиваются автовладельцы. Ее суть в том, что компрессионные кольца становятся слишком плотными и больше не могут обеспечивать герметичность внутри цилиндра.
Распредвал синхронизирует работ впускных/выпускных клапанов с работой коленчатого вала.
Верхняя мертвая точка — это верхняя граница хода поршня, нижняя мертвая точка — это нижняя граница хода поршня.
Впускные и выпускные клапаны цилиндра имеют клапанную пружину, клапанную тарелку и фиксирующий сухарь.
Впускные и выпускные клапана открываются и закрываются благодаря приводу ГРМ.
Привод ГРМ приводит в движение распределительный вал, масляный и водяной насос.
Различают верхневальные и нижневальные двигатели.
Верхневальные двигатели более распространены, ими оснащены все легковые автомобили. Нижневальные встречаются в грузовых автомобилях и в спец. технике, также в автомобилях УАЗ и Газель.
Главное отличие нижневальных и верхневальных двигателей в том, что в верхневальных двигателях больший крутящий момент на высоких оборотах, а в нижневальных — на низких.
| Самые частые поломки ДВС | и их основные решения: |
| — износ деталей цилиндро-поршневой группы | — замена деталей цилиндро-поршневой группы |
| — разрыв или растяжение привода на распредвал | — замена, правильная установка и регулировка элементов привода ГРМ !!! При заказе деталей учитывайте обстоятельства малой выработки шестерней и направляющих, чтобы ремонт не обошелся еще дороже. !!! Соблюдайте метки при замене цепи, ремня, шестерни или эвольвенты привода ГРМ. Так вы точно правильно выставите положение коленчатого и кулачкового (распределительного) валов двигателя. |
| — неисправность системы зажигания | — чаще всего замена катушки зажигания или конденсатора распределителя зажигания решают проблему |
| — поломка топливного насоса | — чаще всего проблему решает замена топливного фильтра или промывка сетки приемника — замена топливного насоса |
| — нарушение зазоров между элементами | — необходимо отрегулировать зазоры |
| — заклинивание шатунов, поршней | — ремонт ДВС посредством гильзовки цилиндра/цилиндров, замена цилиндра/цилиндров, замена маслосъемных колец !!! Желательно загильзовывать все цилиндры, в противном случаеесть вероятность изменения геометрии цилиндров полублока |
| — отсутствие компрессии | — замена компрессионных колец\ поршня или клапанов |
| — прогар поршня | — замена поршня !!! Соблюдайте правила, прописанные в рукаводстве эксплуатации. |
Не допускайте прогара поршня, ведь это эксплуатационный дефектОпубликовано: 18.05.2016
Принцип работы 2-х и 4-х тактных двигателей
Чем четырехтактный мотор лучше двухтактного?
Для начала рассмотрим устройство двигателей внутреннего сгорания.

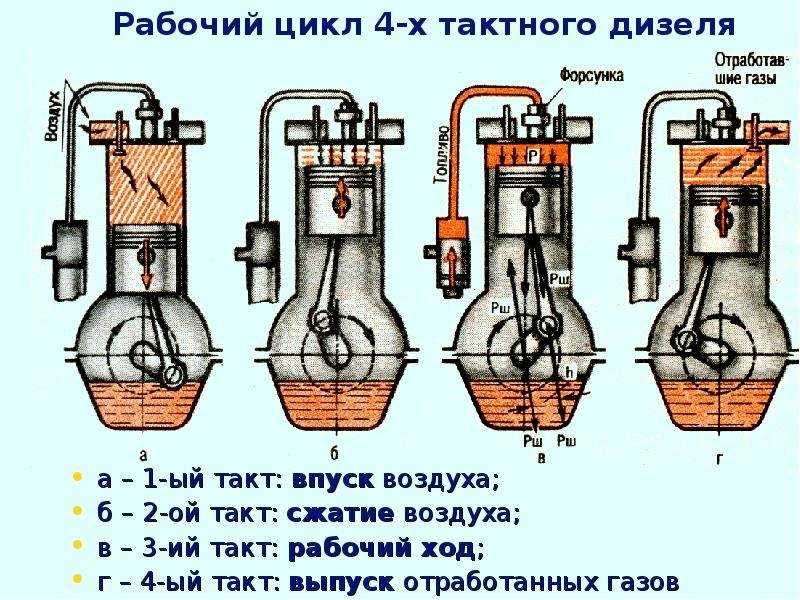

Тактом рабочего цикла ДВС является ход поршня от одной мёртвой точки до другой. Один такт соответствует 180-градусному повороту (полуобороту) коленчатого вала. При 4-тактном процессе рабочий цикл осуществляется за два оборота вала, при 2-тактном — за один.
Присутствуют те же 4 такта: впуск — сжатие — расширение — выпуск. Сначала открывается впускной клапан, поршень идёт вниз, под действием создающегося разрежения в цилиндр поступает свежая топливовоздушная смесь или воздух — это такт впуска. Затем клапан закрывается, поршень идёт вверх — происходит сжатие. Следующий такт: сжатая смесь воспламеняется искрой или в сжатый воздух форсунка впрыскивает топливо, которое самовоспламеняется, поршень под действием этого идёт вниз — это расширение, или рабочий ход поршня.
Двигатель совершает полезную работу именно в течение такта расширения. Потом поршень идёт вверх, открывается выпускной клапан, через который продукты сгорания топлива выходят в атмосферу — это такт выпуска.
В случае с двухтактным процессом всё уже не так просто. Такты условно называются сжатие и расширение. Как видно, места отдельным тактам впуска и выпуска здесь не нашлось. Это не случайно. Хотя в двухтактном двигателе процессы впуска и выпуска присутствуют, для их осуществления необходимо, чтобы давление на входе в цилиндр было выше атмосферного. То есть нужен принудительный наддув. Те, кто знаком с двухтактными мотоциклетными бензиновыми двигателями, могут возразить: на мотоциклах нет никаких турбо- или механических компрессоров. Отдельного компрессора в мотоциклетном двухтактнике действительно нет. Функция компрессора возложена на картер двигателя.
В простых мотоциклетных моторах нет клапанов в головке цилиндра, вместо них существуют впускные и выпускные окна в стенках цилиндра, перекрываемые телом поршня.
Впускные окна связаны с карбюратором не напрямую, а через перепускные каналы, выходящие в картер. В течение хода поршня вверх нижний край открывает окно, на котором находится карбюратор, рабочая смесь под действием разрежения, создаваемого идущим вверх поршнем, устремляется в картер. Когда поршень идёт вниз, он перекрывает это окно, рабочая смесь начинает сжиматься. Поршень идёт далее вниз, открывая перепускные окна, рабочая смесь под давлением подаётся в цилиндр, где вытесняет отработанные газы в выпускное окно. Поршень идёт снова вверх, и процессы под его днищем повторяются, а в это время в цилиндре происходит сжатие рабочей смеси. Затем сжатая смесь воспламеняется свечой, и поршень идёт вниз, совершая такт расширения, или рабочий ход.
По материалам сайта airbase.ru
Преимущества и недостатки двух и четырех тактных ЛОДОЧНЫХ моторов.
Двухтактные преимущества
1. Меньший вес. Пример: 15 л.
с. 2х тактный 36 кг 4-х тактный 45 кг. Казалось — бы 45 кг. — легко. Все не так просто. Вес мотора распределен крайне неравномерно. Примерно 90% весит голова (сам двигатель) 10% нога. Не нужно также забывать и о большем у 4-х тактников размере головы. Все это + одна маленькая не всегда удобная ручка для переноски делает этот процесс крайне затруднительным.
2. Цена. 4-х тактные двигатели сложнее в производстве, состоят из большего количества деталей, поэтому всегда дороже 2-х тактников.
3. Удобство перевозки 2-х тактника. Можно возить в любом положении, перед началом эксплуатации не требует отвешивания. Т.е. достал из багажника, поставил, завел, поехал.
4. 2-х такт мотор живее реагирует на ручку газ. В 4-х тактниках для совершения полного рабочего цикла поршню необходимо сделать 2 полных оборота в то время как в 2-х тактных только один. Частый вопрос: А правда ли что 4-х такная 15 л.с. бежит быстрее чем такая же 2-х тактная? Ответ: нет не правда.
У обеих этих двигателей мощность на валу 15 л.с. При прочих равных условиях почему один мотор должен ехать быстрее второго?
Двухтактные недостатки
1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для 2х такта 300 грамм на одну лошадинную силу для 4х такта 200 грамм.
2. Шумноcть. На максимальных оборотах 2-х тактные моторы как правило работают немного громче 4х тактников.
3. Комфорт. 4-х тактные моторы не так вибрируют на малых оборотах (Касается только двухцилинровых двигателей. Одноцилиндровые и 2-х и 4-х тактники вибрируют примерно одинаково) и не так дымят как 2-х тактники. Дымность важный момент, особенно если вы любите тролить.
4. Долговечность. Довольно спорный пункт. Бытует мнение, что 2-хтактные моторы менее долговечны. С одной стороны это понятно, потому как масло для смазки трущихся элементов двигателя подается вместе с бензином, а значит работает не так эффективно в отличие от 4-х тактных двигателей где трущиеся элементы буквально плавают в масле.
Но с другой стороны 4-х тактный мотор по конструкции намного сложнее конкурента, состоит из значительно большего числа деталей, а золотой принцип механики «Чем проще тем надежнее» еще никто не отменял.
Какой же лодочный мотор выбрать?
Взвесьте все за и против изложенные выше и сделайте выбор самостоятельно. Однозначного ответа на вопрос: какой из моторов лучше Вы не найдете ни в одной из книг ни на одном из форумов. И у тех и у других типов двигателей есть свои поклонники. Личное мнение автора: мотор до 40 л.с. должен быть 2-х тактным, а свыше 40 л.с. — четырехтактником.
Выберите свой лодочный мотор Тохатсу!
Это анимированный компьютерный рисунок одного цилиндра Райта. Дизайн братьев очень прост по сегодняшним меркам, так что это хороший Ход впуска Двигатель Впускной клапан открыт, и топливо и воздух проходят мимо клапана. Цилиндр и камера сгорания заполнены топливно-воздушной смесью низкого давления. Историческая справка — Ход сжатия Когда оба клапана закрыты, комбинация цилиндра и камеры сгорания Во время сжатия нет Рабочий ход В начале рабочего хода электрический контакт размыкается. Поскольку впускной и выпускной клапаны закрыты, сгорание В отличие от такта сжатия, горячий газ воздействует на поршень во время рабочего такта. Сила В рабочем такте объем, занимаемый газами Историческая справка — Способ получения электрической искры Такт выпуска В конце рабочего такта поршень находится в крайнем левом положении. Нагрейте это Назначение выхлопа В конце такта выпуска выпускной клапан закрывается и двигатель Историческая справка — Выхлопная система братьев Райт Теперь вы должны быть в состоянии понять смысл Действия: Экскурсии с гидом Навигация .
|
Мы также представляем топливно-воздушную смесь и выхлопные газы небольшими
. Четырехтактный двигатель — Energy Education
Energy Education
Меню навигации
ИСТОЧНИКИ ЭНЕРГИИ
ЭНЕРГЕТИЧЕСКОЕ ИСПОЛЬЗОВАНИЕ
ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ
ИНДЕКС
Поиск
Рисунок 1. Четырехтактный двигатель внутреннего сгорания. 1: впрыск топлива, 2: зажигание, 3: расширение (работа выполнена), 4: выпуск. [1]
Четырехтактный двигатель является наиболее распространенным типом двигателей внутреннего сгорания и используется в различных автомобилях (которые специально используют бензин в качестве топлива), таких как легковые автомобили, грузовики и некоторые мотоциклы (многие мотоциклы используют двухтактный двигатель).
Четырехтактный двигатель обеспечивает один рабочий ход за каждые два цикла поршня (или четыре хода поршня). Справа (рисунок 1) есть анимация четырехтактного двигателя и дальнейшее объяснение процесса ниже.
- Такт впуска: Поршень перемещается вниз к низу, это увеличивает объем, чтобы топливно-воздушная смесь могла попасть в камеру.
- Такт сжатия: Впускной клапан закрыт, и поршень движется вверх по камере вверх. Это сжимает топливно-воздушную смесь. В конце этого такта свеча зажигания обеспечивает сжатое топливо энергией активации, необходимой для начала сгорания.
- Рабочий ход: Когда топливо достигает конца своего сгорания, тепло, выделяемое при сгорании углеводородов, увеличивает давление, которое заставляет газ давить на поршень и создавать выходную мощность.
- Такт выпуска: Когда поршень достигает дна, открывается выпускной клапан. Оставшийся выхлопной газ выталкивается поршнем, когда он движется обратно вверх.
Тепловой КПД этих бензиновых двигателей зависит от модели и конструкции автомобиля. Однако в целом бензиновые двигатели преобразуют 20% топлива (химической энергии) в механическую энергию, из которых только 15% будут использоваться для движения колес (остальное теряется на трение и другие механические элементы). [2] Одним из способов повышения термодинамической эффективности двигателей является повышение степени сжатия. Это соотношение представляет собой разницу между минимальным и максимальным объемом камеры двигателя (обозначается как ВМТ и НМТ на рис. 2). Более высокое соотношение позволит поступать большему количеству топливно-воздушной смеси, вызывая более высокое давление, что приводит к более горячей камере, что увеличивает тепловую эффективность. [2]
Цикл Отто
Рис. 2. Реальный процесс цикла Отто, происходящий в четырехтактном двигателе. [3]
Рис.
3. Идеальный цикл Отто. [4]
Диаграмма объемного давления (диаграмма PV), которая моделирует изменения давления и объема топливно-воздушной смеси в четырехтактном двигателе, называется циклом Отто. Изменения в них будут создавать тепло и использовать это тепло для движения транспортного средства или машины (поэтому это тип теплового двигателя). Цикл Отто можно увидеть на рисунке 2 (реальный цикл Отто) и на рисунке 3 (идеальный цикл Отто). Компонент любого двигателя, использующего этот цикл, будет иметь поршень для изменения объема и давления топливно-воздушной смеси (как показано на рисунке 1). Поршень получает движение от сгорания топлива (где это происходит, поясняется ниже) и электрического наддува при запуске двигателя.
Ниже описывается, что происходит на каждом этапе диаграммы PV, на которой сгорание рабочего тела — бензина и воздуха (кислорода), а иногда и электричества изменяет движение поршня:
Реальный шаг цикла от 0 до 1 (идеальный цикл — зеленая линия): Называемая фазой впуска , поршень опускается вниз, чтобы позволить объему в камере увеличиться, чтобы он мог «всасывать «топливно-воздушная смесь.
С точки зрения термодинамики это называется изобарным процессом.
Процесс с 1 по 2: Во время этой фазы поршень поднимается вверх, чтобы он мог сжимать топливно-воздушную смесь, поступившую в камеру. Сжатие вызывает небольшое повышение давления и температуры смеси, однако теплообмена не происходит. С точки зрения термодинамики это называется адиабатическим процессом. Когда цикл достигает точки 2, это происходит, когда топливо встречается со свечой зажигания для воспламенения.
Процесс со 2 по 3: Здесь происходит сгорание за счет воспламенения топлива от свечи зажигания. Сгорание газа завершается в точке 3, что приводит к образованию камеры с высоким давлением, в которой выделяется много тепла (тепловой энергии). С точки зрения термодинамики это называется изохорным процессом.
Процесс с 3 по 4: Тепловая энергия в камере в результате сгорания используется для работы поршня, который толкает поршень вниз, увеличивая объем камеры.
Это также известно как силовой ход , потому что это когда тепловая энергия превращается в движение для питания машины или транспортного средства.
Фиолетовая линия (процесс с 4 по 1 и фаза выхлопа ): От процесса с 4 по 1 открывается выпускной клапан, и все отработанное тепло выбрасывается из камеры двигателя. Когда тепло покидает газ, молекулы теряют кинетическую энергию, вызывая снижение давления. [5] Затем фаза выхлопа (шаг 0-1) происходит, когда оставшаяся в камере смесь сжимается поршнем для «выпуска» наружу, без изменения давления.
