Частотный преобразователь асинхронного двигателя в промышленности

Хотя еще рано сбрасывать со счетов электропривод постоянного тока, в промышленности и бытовой сфере в практически любых технических системах используется сочетание асинхронного двигателя и преобразователя частоты. Несмотря на очевидные преимущества асинхронного двигателя перед двигателем постоянного тока, его слабой стороной являлась сложность регулирования скорости вращения. В настоящее время данная проблема устранена благодаря современным частотным преобразователям.

ЧТО ТАКОЕ ЧАСТОТНЫЙ ПРЕОРАЗОВАТЕЛЬ

Говоря простым языком — частотный преобразователь – устройство для управления асинхронным двигателем. Возможно регулирование скорости вращения и другими методами — установкой вариатора, редуктора, муфты, но это не позволяет менять скорость в широком диапазоне, усложнят монтаж и не является энергосберегающим решением.

ЗАЧЕМ НУЖЕН ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Частотный преобразователь в случае асинхронных электродвигателей самых различных агрегатах как промышленного, так и потребительского назначения используется для оптимизации управления двигателем, приводящей в итоге к экономии электроэнергии, увеличению срока службы устройства. Использование частотных преобразователей позволяет произвести эффективную, простую и надёжную автоматизацию процесса управления оборудованием.

Основные задачи, которые решает преобразователь частоты, кроме увеличения/уменьшения скорости вращения это:

Плавный пуск и плавный останов двигателя, что позволяет избежать высоких механических нагрузок на оборудование.

Уменьшение затрат электроэнергии, что актуально не только для больших промышленных предприятий, но при бытовом использовании в составе насосной станции на даче, например.

Защита от перегрузки двигателя, что продлевает срок его эксплуатации.

Сохранение высокого крутящего момента на низких оборотах, что очень важно при тяжелом пуске (например, в составе оборудования дробилок для щебня)

И как говорилось выше, всё, что связано с управлением скоростью вращения – изменяемое или адаптивное вращение (пример: линии конвейера, где вращение может быть задано с непостоянной скоростью). Высокая точность вращения – что важно при использовании на различных обрабатывающих станках.

УСТРОЙСТВО ЧАСТОТНОГО ПРЕОБРАЗОВАТЕЛЯ

Как на заре появления транзисторных радиоприёмников в народе их стали называть просто “транзисторами”, по названию основного электронного компонента этих устройств, так и название “частотный преобразователь” нельзя считать совсем точным.

На самом деле мы рассматриваем устройство, состоящее из выпрямительного модуля, преобразующего переменный ток на входе в постоянный, и модуля преобразователя частоты, преобразующего полученный на выходе выпрямительного модуля постоянный ток в переменный заданной частоты и амплитуды, возможно ШИМ-модулированный.

Само же это устройство в целом является одним из компонентов электропривода.

ПРИНЦИП РАБОТЫ ЧАСТОТНОГО ПРЕОБРАЗОВАТЕЛЯ

В зависимости от технических деталей принципа управления, частотные преобразователи условно подразделяются на “векторные” и “скалярные”. Первые отличаются в основном более стабильным поддержанием момента вращения двигателя в широком диапазоне частот (числа оборотов).

Скалярное управление наиболее распространено и максимально удовлетворяет требованиям таких механизмов, как насосы, вентиляторы, компрессоры, а также тех, для которых важно поддерживать скорость вращения. Метод довольно прост, но имеет небольшой диапазон регулирования скорости и требует установки дополнительных датчиков для реализации управления по скорости и моменту.

Разнообразие векторных вариантов управления впечатляет, но может быть условно разделено на две группы:

Управление по вектору тока (довольно простой метод, присущий абсолютному большинству преобразователей)

Управление по вектору напряжения. Основано на том, что напряжение пропорционально моменту, что позволяет без дополнительных пересчетов получить управление последней характеристикой.

Все остальные методы, по большому счету, являются их дополнением, каждый производитель совершенствует по своему усмотрению расчеты и измерения таких показателей, как индуктивность, намагниченность, вектор электромагнитного поля и т.д.

Собственно детали методов управления являются весьма сложными, а сами методы постоянно совершенствуются. Важным моментом при выборе частотного преобразователя является знание потенциальным потребителем минимальных требований, которые налагает объект управления (вентилятор, насос, конвейер и т.д.). Это позволит с одной стороны не переплачивать за преобразователь с ненужными свойствами, а с другой – не оказаться в ситуации, когда привод, скомпонованный из частотника и асинхронного двигателя, не обеспечивает должное функционирование объекта управления.

ВИДЫ ЧАСТОТНЫХ ПРЕОБРАЗОВАТЕЛЕЛЕЙ

Помимо определения способа управления, который определяется техническими требованиями оборудования и стоимостью частотного преобразователя, необходимо знать мощность и тип подключения к двигателю, то есть количество фаз на входе и выходе.

На предприятиях используется напряжение 380В, соответственно частотник подбирается 3 фазы вход 380В, 3 фазы выход 380В. https://www.technowell.ru/catalog/innovert/trekhfaznye_INNOVERT/chastotnyy-preobrazovatel-innovert-5…

Для бытового использования, где напряжение 230В, подходит преобразователь частоты с 1 фазой вход 230, 3 фазы выход 230В. Максимально допустимая мощность таких частотников 3,7 кВт. https://www.technowell.ru/catalog/innovert/odnofaznye_INNOVERT/chastotnyy-preobrazovatel-innovert-2-…

Так же большинство производителей выпускает линейки подготовленные для специального использования, например с вентиляторами: https://www.technowell.ru/catalog/innovert/seriya-dlya-ventilyatsii/chastotnyy-preobrazovatel-innove…

Или насосами: https://www.technowell.ru/catalog/innovert/seriya-dlya-nasosov/trekhfaznye-INNOVERT-IHD/chastotnyy-p… где уже выставлены определенные настройки, характерные при использовании с данным оборудованием.

Частотный регулятор скорости для асинхронного электродвигателя

Асинхронный двигатель одно- или трехфазного тока – один из самых распространенных как в промышленности, так и среди бытовых пользователей, где он может являться основой насосов и маломощных агрегатов различного назначения. К его достоинствам относят:

· надежность, связанную с отсутствием щеточного узла;

· простоту изготовления;

· невысокую стоимость;

· высокий КПД в штатном режиме работы.

О надежности этого оборудования лучше всяких слов говорит то, что на многих объектах можно встретить исправно работающие моторы, которые введены в эксплуатацию более 50 лет назад. Есть у электродвигателей этого типа и ряд недостатков. К самым существенным относятся:

· низкий крутящий момент на старте;

· ограничение максимальной скорости вращения, зависящее от частоты питающей электросети;

· сложность регулировки скорости вращения электромотора.

Применение частотных преобразователей для двигателей, рассчитанных на работу с напряжением 220В, 380В и выше устраняет или уменьшает все перечисленные недостатки и позволяет добавить в систему с такими двигателями новый функционал.

До применения частотного принципа управления асинхронным мотором при необходимости регулировать скорость использовалось несколько вариантов управления скоростью вращения таких двигателей:

· механическое с помощью редуктора. Своеобразная коробка передач – решение сложное, дорогое, требующее регулярного обслуживания и ремонта. Также понижает общий КПД системы;

· ступенчатое изменение питающего напряжения с помощью трансформатора. Позволяет управлять мощностью двигателя, однако вводит его в нештатный режим, вызывает нагрев. Точная установка скорости вращения в таких системах практически невозможна;

· электронное с отсеканием части полупериода питающего напряжения с помощью тиристорной схемы. Позволяет регулировать мощность, однако такой принцип управления создает вибрации и также не позволяет точно управлять частотой вращения.

Современные технологии регулировки частоты вращения и мощности предусматривают, в большинстве случаев, использование частотного регулятора на полупроводниковых ключах.

Принцип работы частотного регулятора

Принцип, положенный в основу работы любого современного частотного преобразователя, очень прост:

во-первых, нужно выпрямить входное напряжение;

во-вторых, его следует отфильтровать и стабилизировать;

и, в-третьих, нужно сгенерировать питающее напряжение, по форме близкое к синусоидальному, требуемой частоты и амплитуды.

Этот подход позволяет исключить изменение режима работы привода при колебаниях напряжения в сети и получить возможность точной регулировки скорости вращения и выходной мощности. Такой принцип регулировки применим как к однофазным электромоторам, для которых требуется одна такая схема, так и к трехфазным асинхронным электродвигателям, требующих три группы таких выпрямителей-преобразователей с синхронизацией их работы для получения трехфазного выходного напряжения с заданным сдвигом.

Схемотехника современных преобразователей частоты

С появлением мощных полупроводниковых компонентов, способных управлять высоким напряжением и большими токами схемотехнические решения блоков регулировки частоты стали строиться достаточно просто. Так, для работы в цепях с напряжением на выходе инвертора до 690 В, с успехом применяются схемы на тиристорах и IGBT-транзисторах, которые стоят дороже, но обеспечивают более «чистый» выход. В таких схемах управления на каждую фазу устанавливают по два ключа с соответствующей управляющей обвязкой. Для удешевления конструкции на выходе обычно не используют фильтры для подавления гармоник, поскольку к выходу подключается индуктивная нагрузка.

Для высоковольтных электродвигателей может использоваться такой же принцип с усложненной схемотехникой. Питание на выходе каждой фазы формируется последовательно подключенными модулями, каждый из которых формирует свой участок выходной синусоиды, а общее напряжение формируется как сумма напряжений на выходе каждого модуля.

Существуют также бестрансформаторные преобразователи и прямые преобразователи частоты без блока выпрямления и фильтрации. Каждое схемотехническое решение имеет свои достоинства и недостатки, которые следует учитывать при выборе. Однако сам блок преобразователя, по какой бы схеме он не был построен, требует еще достаточно сложной автоматики управления режимами работы.

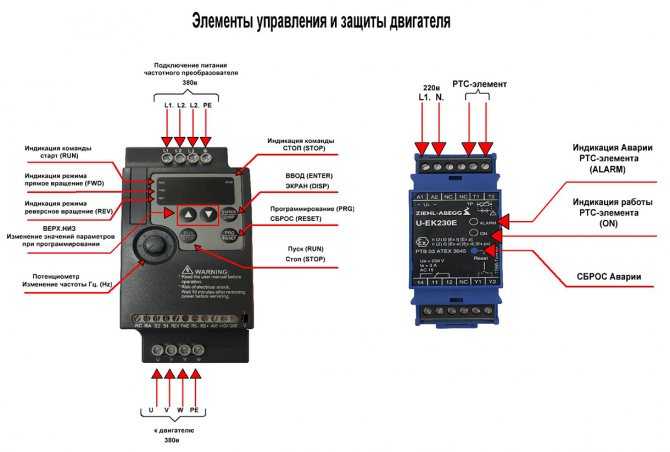

Автоматика управления работой частотного преобразователя

Регулирование режимом работы двигателя через частотный преобразователь выполняется сложной автоматикой управления, которая в большинстве моделей современных частотников строится на основе микроконтроллера или микропроцессора.

Система управления выполняет целый ряд функций, которые значительно расширяют возможности систем на основе асинхронных двигателей. К ним могут относиться:

· программы плавного пуска и остановки электромотора;

· защитное отключение при перегрузках, перегреве и заклинивании;

· модули сопряжения с системой централизованной диспетчеризации;

· возможность подключения внешних датчиков обратной связи, позволяющих управлять работой двигателя для поддержания стабильного состояния системы, например, скорости потока воздуха или давления воды;

· возможность работы по заранее заданной программе.

На рынке сегодня представлены сотни моделей частотных преобразователей для управления асинхронными электромоторами. Причем представлены как универсальные серии, так и специализированные, например, для лифтового, насосного или вентиляционного оборудования, что несколько упрощает выбор. Если вам необходима помощь в выборе оптимальной модели частотного преобразователя для управления асинхронным двигателем, вы всегда можете обратиться к сотрудникам нашей компании.
