Подключение электродвигателей к сети — схемы 220/380 Вольт асинхронных трехфазных двигателей
Подключение асинхронного трехфазного электродвигателя АИР к сети с напряжением 220/380/660 Вольт — это упорядоченное схемой, соединение концов обмоток выводов в клеммной коробке. Подключение 6/3/8 проводов, через конденсаторы, с пусковой защитой, магнитными пускателями, частотники. Схемы подключения — звезда, треугольник, комбинированное. От правильного монтажа напрямую зависит срок службы и эффективность оборудования.
- Определение звезда или треугольник?
- Схема подключения электродвигателя «звезда»
- Схема подключения «треугольник»
- Комбинированное подключение
- Подключение трехфазных электродвигателей к сети 220 Вольт
- Напряжение сети питания двигателей АИР
Предусмотрено подключение асинхронного трехфазного электродвигателя 220/380 Вольт к однофазной сети 220В при помощи фазосдвигающего конденсатора.
Соединение обмоток двигателя производится соответствующей установкой перемычек в клеммной коробке.
Внимание! Использование электродвигателей без заземления, автомата, пусковой, защитной аппаратуры запрещено.
Выбор схемы подключения электродвигателя Звезда или Треугольник?
Завод производитель указывает на бирке двигателя АИР схему подключения электромотора «Δ / Y 220/380» или «Δ / Y 380/660».
| Схема подключения электродвигателя | Напряжение сети питания | |
| Звезда | 380 В | 660 В |
| Треугольник | 220 В | 380 В |
- Электродвигатели 220/380 Вольт — современные модели до 112 габарита — 7,5 кВт. Ранее выпускались серии 4А, 4АМ, 5А, 5АМ до 315 габарита — 132 кВт. Подключение к сети 220В треугольником, к 380В звездой.
- Электродвигатели 380/660 Вольт — встречается в моделях, мощностью от 4 кВт.
Схема для 380В — треугольник, для 660В — звезда.
Схема для 380В — треугольник, для 660В — звезда.

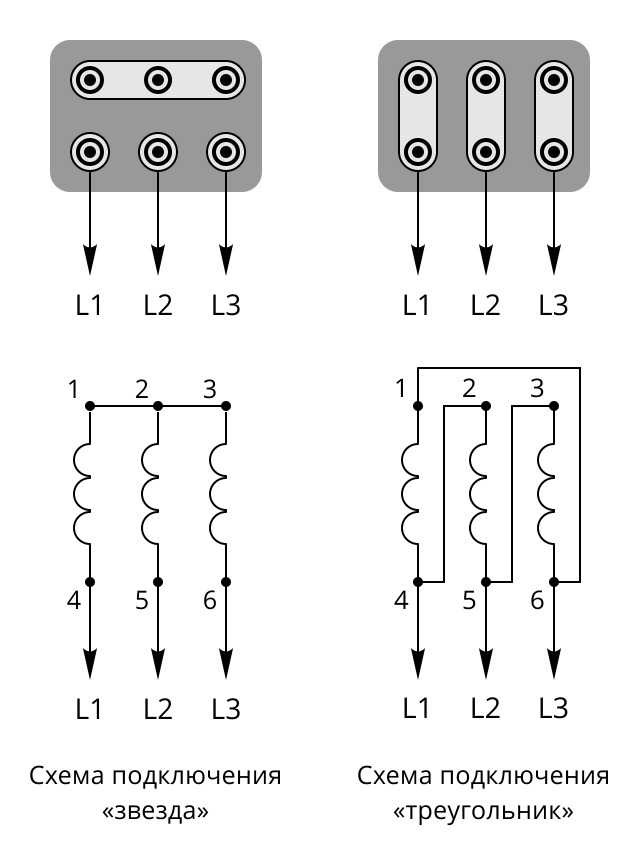

Схема подключения электродвигателя звезда
Cоединение трёхфазного электродвигателя схемой подключения звездой, то на начало обмоток подают трехфазное напряжение, концы статорных обмоток соединяют в одной точке нейтральной, нулевой. Более высокое напряжение питания — 660В для двигателей 380/660 и 380В для двигателей 220/380, рабочие и пусковые токи будут ниже. Однако при этом невозможно достичь паспортной мощности электродвигателя.
Преимущества схемы подключения 380В, 660В:
- Максимальный КПД мотора
- Более надежная работа двигателя
- Допускается не длительная перегрузка
Схема подключения электрического двигателя треугольник
При подключении двигателя с короткозамкнутым/фазным ротором треугольником конец одной статорной обмотки последовательно соединяется с началом следующей. Данный тип подключения при запуске имеет высокую силу тока и тяжелую пусковую нагрузку, что может привести к пробою изоляции.
Преимущества схемы подключения 220Вольт, 380Вольт:
- Рабочая мощность соответствует паспортной
- Улучшенное тяговое усилие
- Маломощные электродвигатели могут быть подключены к однофазной сети питания 220 В через пусковые и рабочие конденсаторы. Паспортная мощность мотора ниже на 30%
Комбинированный тип подключения трехфазного асинхронного электродвигателя
Комбинированный тип подключения — электродвигатель 380/660В подключают звездой с напряжением треугольника — 380В. Пуск двигателя плавный, низкие пусковые токи. Переключение между схемами автоматически, вручную с помощью магнитного пускателя, пускового реле, пакетного переключателя. В случае с мощными электромоторами (начиная с 5,5/3000) важно обеспечить плавный пуск без перегрузок и дальнейшую работу на максимальной мощности. Комбинированная схема подключения асинхронного двигателя обезопасит мотор от высоких пусковых токов и обеспечит паспортную мощность двигателя.
Запуск по схеме «звезда / треугольник» подходит для моторов с большими маховыми
массами, у которых при номинальной скорости сразу набрасывается нагрузка. Схемы подключения скачать pdf. Актуально для техпроцессов с пропорциональным возрастанием нагрузки на вал — насосы, вентиляторы, пилы, компрессоры.
Подключение асинхронного двигателя к однофазной сети 220В
Для использования асинхронного электродвигателя от бытовой электрической сети 220 В применяют фазосдвигающий конденсатор. Таким образом достигается мягкий запуск агрегата. Методы подключения конденсаторов к бытовой сети 220В:
- с выключателем
- напрямую, без выключателя
- параллельное включение двух электролитов
Конденсатор для двигателя должен превышать его по напряжению минимум в 1,5 раза. В противном случае возникнут скачки напряжения, что чревато поломками.
Подбор конденсатора для подключения двигателя к сети питания 220В
Правильный подбор конденсатора для подключения трехфазного двигателя к однофазной сети предполагает расчет емкости.
Ее значение зависит от схемы подключения обмоток и других параметров.
Формула расчета емкости конденсатора для схемы «Звезда»
Формула расчета емкости конденсатора для схемы «Треугольник»
Где Емк — емкость рабочего конденсатора в мкФ, I — ток в А, U — напряжение сети в В.
Напряжение сети питания электродвигателей АИР
| Мощность | 3000 об/мин | 1500 об/мин | 1000 об/мин | 750 об/мин | ||||||||
| Маркировка | U тр, В | U зв, В | Серия | U д | U y | Обозначение | U тр | U зв | Мотор | U тр | U зв | |
| 1,1 | АИР71В2 | 220 | 380 | АИР80А4 | 220 | 380 | АИР80В6 | 220 | 380 | АИР90LB8 | 220 | 380 |
| 1,5 | АИР80А2 | АИР80В4 | АИР90L6 | АИР100L8 | ||||||||
| 2,2 | АИР80В2 | АИР90L4 | АИР100L6 | АИР112МА8 | ||||||||
| 3 | АИР90L2 | АИР100S4 | АИР112МА6 | АИР112МВ8 | ||||||||
| 4 | АИР100S2 | 380 | 660 | АИР100L4 | 380 | 660 | АИР112МВ6 | 380 | 660 | АИР132S8 | 380 | 660 |
| 5,5 | АИР100L2 | АИР112М4 | АИР132S6 | АИР132М8 | ||||||||
| 7,5 | АИР112M2 | АИР132S4 | АИР132М6 | АИР160S8 | ||||||||
11 | АИР132M2 | АИР132М4 | АИР160S6 | АИР160М8 | ||||||||
| 15 | АИР160S2 | АИР160S4 | АИР160М6 | АИР180М8 | ||||||||
| 18,5 | АИР160M2 | АИР160M4 | АИР180М6 | АИР200М8 | ||||||||
| 22 | АИР180S2 | АИР180S4 | АИР200М6 | АИР200L8 | ||||||||
30 | АИР180M2 | АИР180M4 | АИР200L6 | АИР225М8 | ||||||||
| 37 | АИР200М2 | АИР200М4 | АИР225М6 | АИР250S8 | ||||||||
| 45 | АИР200L2 | АИР200L4 | АИР250S6 | АИР250М8 | ||||||||
| 55 | АИР225М2 | АИР225М4 | АИР250М6 | АИР280S8 | ||||||||
75 | АИР250S2 | АИР250S4 | АИР280S6 | АИР280М8 | ||||||||
| 90 | АИР250М2 | АИР250М4 | АИР280М6 | АИР315S8 | ||||||||
Габариты электродвигателей АИР:
Проблемы с выбором и монтажом электродвигателя?
Современные электродвигатели производят с 6 проводами, реже 3/4/8 выводов.
Определить схему подключения электродвигателя можно по бирке и данным в клеммной коробке. Менеджеры Слобожанского завода всегда готовы помочь определить схему подключения двигателя 220/380/660 Вольт. Купить асинхронный трехфазный электродвигатель АИР, однофазный двигатель для сети 220 Вольт. Специалисты подберут оптимальную схему подключения звездой, треугольником под оборудование и специфику применения. В сервисном центре СЛЭМЗ ремонтируем электродвигатели — замена контактов, перемычек, сальников, восстановление выводов.
34685
04.03.2019
Вернуться к списку новостей
Подключение трехфазного двигателя к однофазной сети
Здравствуйте, дорогие читатели и гости сайта «Заметки электрика».
Частенько у каждого из нас возникает необходимость в гараже или на даче подключить трехфазный асинхронный двигатель, например, для наждачного или сверлильного станка, бетономешалки и т.п.
А в наличии имеется только источник однофазного напряжения.
Как быть в данной ситуации?

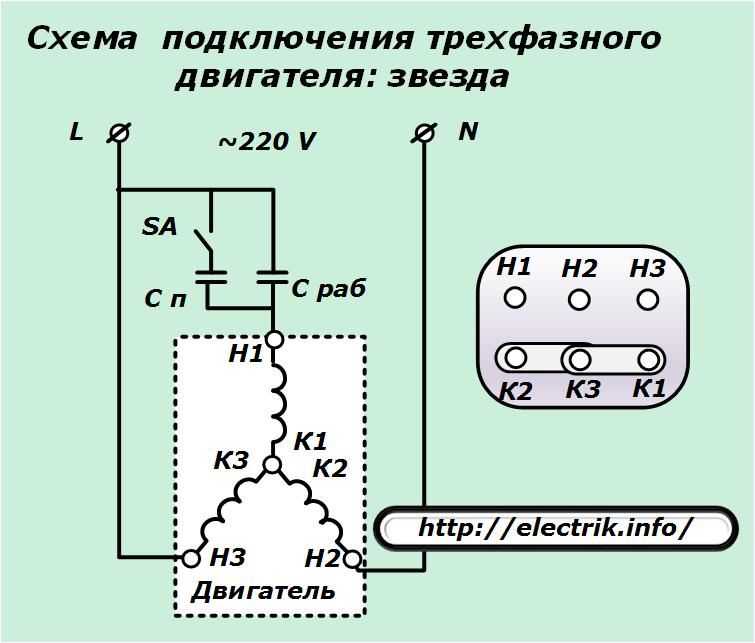

Все просто. Необходимо трехфазный асинхронный двигатель включить как конденсаторный по следующим классическим схемам.
Еще раз напоминаю, что это самые распространенные схемы подключения трехфазного двигателя к однофазной сети. Существует еще несколько способов включения, но о них в данной статье мы говорить не будем.
Как видно из схем, это осуществляется с помощью рабочего и пускового конденсаторов. Их еще называют фазосдвигающими.
Кстати, со схемой соединения звездой и треугольником обмоток асинхронного двигателя я Вас знакомил в прошлой статье.
Выбор емкости конденсаторов
1. Выбор емкости рабочего конденсатора
Величина емкости рабочего конденсатора (Сраб.) рассчитывается по формуле:
- I1 – номинальный (фазный) ток статора, измеряется с помощью электроизмерительных клещей или определяется по известной формуле, (А)
- Uсети – напряжение однофазной сети, (В)
Полученное значение емкости рабочего конденсатора получается в (мкФ).
Вышеприведенная формула может показаться Вам сложной, поэтому Вашему вниманию предлагаю более легкий вариант расчета емкости рабочего конденсатора для подключения трехфазного двигателя к однофазной сети. Для этого Вам необходимо лишь знать мощность (кВт) асинхронного двигателя.
Если сказать еще более проще, то на каждые 100 (Вт) мощности трехфазного двигателя необходимо порядка 7 (мкФ) емкости рабочего конденсатора.
При выборе емкости рабочего конденсатора необходимо контролировать ток в фазных обмотках статора в установившемся режиме. Этот ток не должен превышать номинального значения.
2. Выбор емкости пускового конденсатора
Если же у Вас пуск электродвигателя происходит при значительной нагрузке на валу, то параллельно рабочему конденсатору необходимо включать пусковой конденсатор. Включается он только на время пуска двигателя (примерно 2-3 секунды) с помощью ключа SA до набора номинальной частоты вращения ротора, а затем отключается.
Что случится, если забыть отключить пусковые конденсаторы?
Если забыть отключить пусковые конденсаторы, то возникнет сильный перекос по токам в фазах и двигатель может перегреться.
Величина емкости пускового конденсатора выбирается в 2,5-3 раза больше емкости рабочего конденсатора.
В таком случае пусковой момент двигателя становится номинальным и двигатель запустится без проблем.
Необходимая емкость набирается с помощью параллельного и последовательного соединения конденсаторов. Об этом я напишу отдельную статью в разделе «Электротехника«. Следите за обновлениями на сайте. Подписывайтесь на новые статьи.
Трехфазные двигатели мощностью до 1 (кВт) можно включать в однофазную сеть только с рабочим конденсатором. Пусковой конденсатор можно не применять.
Выбор типа конденсаторов
Как выбрать емкость рабочих и пусковых конденсаторов Вы уже знаете.
Теперь необходимо разобраться, какой тип конденсаторов можно применять в представленных схемах.
Желательно использовать один и тот же тип конденсаторов, как для рабочих, так и для пусковых конденсаторов.
Чаще всего, для подключения трехфазного двигателя в однофазную сеть, применяют бумажные конденсаторы в металлическом герметичном корпусе типа МПГО, МБГП, КБП или МБГО.
Кое-что я нашел у себя в запасе.
Практически все они имеют прямоугольную форму.
На самом корпусе можно увидеть их параметры:
- емкость (мкФ)
- рабочее напряжение (В)
Но у бумажных конденсаторов есть один недостаток — они выпускаются слишком громоздкие и при этом имеют небольшую емкость. Поэтому при включении трехфазного двигателя небольшой мощности в однофазную сеть, батарея набранных конденсаторов получается «солидная».
Также вместо бумажных конденсаторов можно применять и электролитические, но схема их подключения совершенно другая и содержит в себе дополнительные элементы в виде диодов и резисторов.
Применять Вам электролитические конденсаторы я Вам настоятельно не рекомендую!!!
У них есть недостаток в виде того, что при пробое диода через конденсатор пойдет переменный ток, что вызовет его нагрев и взрыв (выход его из строя).
Тем более, что в современной электронике вышли в свет новые металлизированные полипропиленовые конденсаторы переменного тока типа СВВ.
Вот например, СВВ60 в круглом корпусе.
Или СВВ61 в прямоугольном корпусе.
В основном, они выпускаются на напряжение 400-450 (В). Вот на них то и стоит обратить внимание — очень хорошо себя зарекомендовали. Нареканий к ним нет. Кстати, такой же конденсатор у меня стоит на сверлильном станке в мастерской.
Выбор напряжения конденсаторов
Также при выборе конденсаторов для трехфазного двигателя в однофазной сети важно правильно учитывать их рабочее напряжение.
Если выбрать конденсатор с большим запасом по напряжению, то это будет не целесообразно и приведет к дополнительным затратам и увеличению габаритных размеров нашей установки.
Если же выбрать конденсатор с рабочим напряжением меньше, чем напряжение сети, то это приведет к преждевременному выходу из строя конденсаторов (даже возможен взрыв).
Принято выбирать рабочее напряжение конденсаторов для схем, указанных в данной статье, равное 1,15 напряжению сети, а еще лучше не менее 300 (В).
Вроде бы все ясно и понятно. Но не стоит забывать, что при использовании бумажных конденсаторов в сети переменного напряжения следует разделить их рабочее напряжение примерно в 1,5-2 раза.
Например, если на бумажном конденсаторе указано напряжение 180 (В), то его рабочее напряжение при переменном токе следует принять 90-120 (В).
Пример подключения трехфазного двигателя к однофазной сети
Чтобы закрепить теорию на практике, рассмотрим пример выбора конденсаторов для подключения трехфазного двигателя АОЛ 22-4 мощностью 400 (Вт) в однофазную сеть. Кстати я уже описывал устройство этого двигателя в предыдущих статьях.
Прочитать про него можете здесь.
Цель нашего эксперимента — запустить этот двигатель от однофазной сети 220 (В).
Данные двигателя АОЛ 22-4:
- мощность двигателя составляет 400 (Вт)
- напряжение сети 220 (В) переменного напряжения
- ток, замеренный электроизмерительными клещами в трехфазном режиме работы равен 1,9 (А)
- схема соединения обмоток «звезда»
Т.к. мощность этого двигателя небольшая (до 1 кВт), то для его запуска в однофазной сети достаточно будет применить только рабочий конденсатор.
Определим емкость рабочего конденсатора:
Исходя из формул, принимаем среднее значение емкости рабочего конденсатора равной 25 (мкФ).
Для эксперимента я буду использовать емкость 10 (мкФ). Заодно и посмотрим, можно ли использовать емкость чуть ниже расчетной.
Далее идем в кладовку и ищем подходящие конденсаторы. Нашлись конденсаторы типа МБГО.
Теперь нам необходимо, применив навыки электротехники
, собрать из этих конденсаторов необходимую нам емкость.
Емкость одного конденсатора составляет 10 (мкФ).
При параллельном соединении 2 конденсаторов мы получим емкость, равную 20 (мкФ). Но рабочее напряжение у них составляет всего 160 (В). Поэтому для увеличения рабочего напряжения до 320 (В), эти 2 конденсатора соединим последовательно с 2 такими же конденсаторами, соединенных параллельно. Общая их емкость получится 10 (мкФ). Вот как это получилось.
Подключаем полученную батарею рабочих конденсаторов согласно схемы, представленной в начале данной статьи и пробуем запустить трехфазный двигатель в однофазной сети.
Дальнейшие итоги нашего эксперимента смотрите на видео.
Эксперимент завершился УДАЧНО!!!
И вообще мне показалось, что запуск двигателя от однофазной сети с помощью конденсаторов произошел легче и быстрее, чем от трехфазной сети…Выслушаю и Ваше мнение по этому поводу!!!
При включении трехфазного асинхронного двигателя в однофазную сеть его полезная мощность не превысит 70-80% номинальной мощности, а частота вращения ротора практически равна номинальной.
Примечание 1: если у Вас двигатель 380/220 (В), то подключать его в сеть 220 (В) необходимо только треугольником.
Примечание 2: если на бирке указана только схема звезды с напряжением 380 (В), то подключить такой двигатель в однофазную сеть 220 (В) получится только при одном условии. Нужно «распотрошить» общую точку звезды и вывести в клеммник 6 концов. Общая точка чаще всего находится в лобовой части двигателя.
Я думаю Вам будет интересно продолжение этой статьи о том, как осуществить реверс трехфазного двигателя, подключенного к однофазной сети.
P.S. Задавайте вопросы по данной теме в комментариях, я с удовольствием отвечу Вам. А также подписывайтесь на новые статьи. Дальше будет интереснее.
