Двигатель ЗМЗ 402, технические характеристики и тюнинг

Содержание

  • 1 Технические характеристики
  • 2 Описание (конструкция, модификации, неисправности, обслуживание)
  • 3 Основные недостатки двигателя
  • 4 Проведение тюнинга
  • 5 Расход топлива
  • 6 Выбор моторного масла
  • 7 Необходимость в проведении капитального ремонта
  • 8 Модификации мотора и на какие автомобили устанавливаются

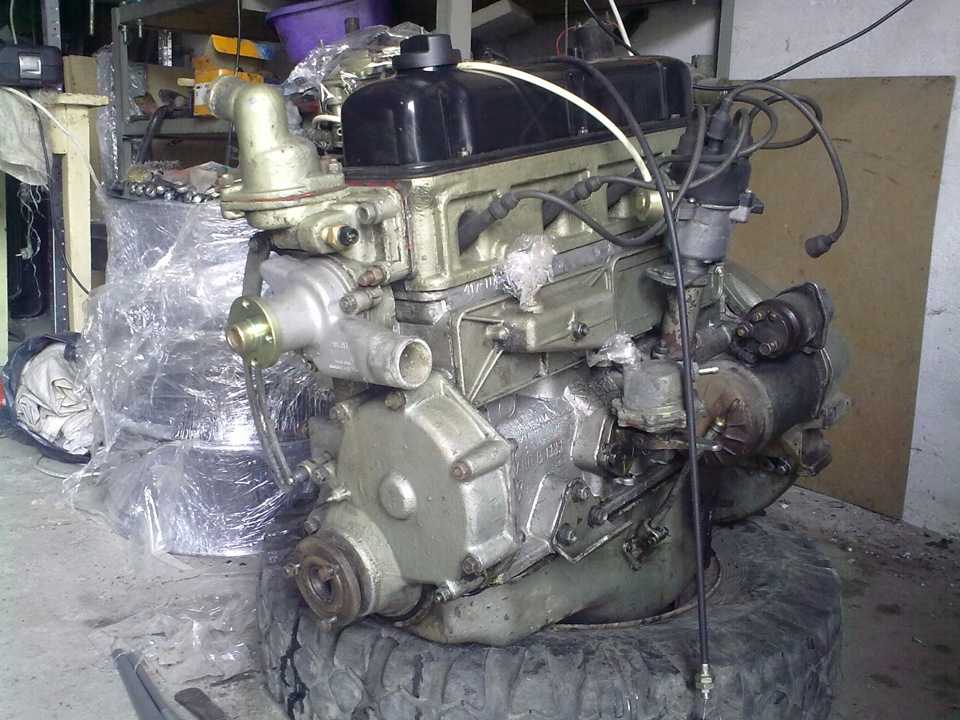

ЗМЗ 402 представляет собой доработанную модификацию прошлого поколения двигателя ГАЗ-24Д.

Модернизации подверглись все основные узлы и механизмы силового агрегата.

Технические характеристики

Двигатель ЗМЗ 402 имеет следующие технические характеристики:

Скачать .xls-файл

xls

Скачать картинку

pic

Отправить на email

mail

ПАРАМЕТРЫЗНАЧЕНИЕ
КонфигурацияL
Система питаниякарбюратор
Количество цилиндров4
Клапанов на цилиндр2
Порядок работы цилиндров1-3-4-2
Ход поршня, мм92
Диаметр цилиндров, мм92
Максимальная степень сжатия смеси8. 2
Объем двигателя, л2.5
Электросхемастандартного типа
Мощность двигателя, л.с./об.мин100/4500 и 90/4500*
Крутящий момент, Нм/об.мин182/2500 и 172/2500*
Вес двигателя, кг181 и 184**
Расход топлива (город), л/100 км13.5
Масло в двигатель5W-30, 5W-40, 10W-30, 10W-40, 15W-40
Замена масла проводится, км10 000 (лучше 5000)
Рабочая температура двигателя, град.~90
Ресурс двигателя, тыс. км
— по данным завода200
— на практике~200
Тюнинг
— потенциал~200
— без потери ресурса~120-130

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Устанавливался на автомобили «Волга», «ГАЗель», микроавтобусы «Латвия» и частично на авто Ульяновского автозавода.

Описание (конструкция, модификации, неисправности, обслуживание)

Двигатель ЗМЗ 402 классифицируется на отдельные модификации по степени сжатия топливной смеси.

Поскольку турбомодификаций таких моторов не существует, то все они делятся на три основные типа:

  • ЗМЗ 402.1,
  • ЗМЗ 402.2,
  • ЗМЗ 402.

Соответственно, степень сжатия у них варьируется от 6,7 до 8,2.

На ЗМЗ 402 регулировка клапанов осуществляется согласно установленному регламенту. Для лучшей герметичности блок двигателя, отлитый из алюминиевого сплава, обрабатывается специальным веществом.

Основным преимуществом этого мотора является простота конструкции: он неприхотлив в обслуживании и достаточно вынослив. Несмотря на это, существует и минус – высокая вероятность перегрева во время работы.

Простота конструкции силового агрегата позволяет осуществлять его ремонт в обычных гаражных мастерских, не прибегая к помощи профессиональных квалифицированных специалистов. Эксплуатируется такая модификация двигателя на протяжении длительного времени.

Минусом конструкции принято считать задний сальник коленвала, который представляет собой веревку, пропитанную графитовой смазкой, держит она до 2500 об/мин. Соответственно, он не способен выдерживать нагрузку при работе на высоких оборотах коленчатого вала. Приводило это в большинстве случаев к выходу мотора из строя по причине нехватки смазочного материала в общей системе.

Помимо этого, в двигателе ЗМЗ 402 имелись и существенные недоработки. С такими можно было столкнуться, к примеру, в навесном оборудовании: карбюратор не был корректно настроен на подачу топлива. Последствием этого становился перерасход топливной смеси и неровная работа мотора на холостых оборотах. В результате это приводило к тому, что некоторые автовладельцы подвергали силовой агрегат тюнингу, устанавливая на него карбюратор от «Жигулей».

Нередко можно столкнуться с тем, что некоторые автовладельцы устанавливали на подобный двигатель инжектор. Впрочем, подобное изменение не нашло широкого распространения: конечный результат не оправдывал вложенных в процесс средств.

Основные недостатки двигателя

Из-за некоторых особенностей конструкции считается, что двигатели 402 морально устарели:

  • Основными недостатками агрегата в целом считаются – приводы клапанов штангового типа и гильзы с недостаточным уровнем фиксации.

Несмотря на это, на многих суперкарах устанавливаются системы, аналогичные системам на двигателе ЗМЗ 402.

Некоторые специалисты не советуют эксплуатировать такой мотор на оборотах коленчатого вала, превышающих три тысячи: используемые в конструкции штанговые приводы не рассчитаны на стол высокие нагрузки из-за недостаточного зазора клапанов, в отличие от тех же суперкаров с аналогичными системами узлов. По этой причине проводить регулировку клапанов сложнее.

Несмотря на это, на ограниченных оборотах коленчатого вала двигатель ЗМЗ 402 инжектор способен создавать достаточную тягу. Особенностью такого мотора считается повышенная прочность конструкции.

  • Еще одним недостатком силового агрегата считается деформация приводящих клапана в движение штанг и залипание самих клапанов.

Впрочем, основной причиной возникновения подобных проблем является неквалифицированное вмешательство в механизмы и узлы мотора.

  • Отсутствие сальника в задней части коленчатого вала приводит к тому, что при увеличении количества оборотов свыше установленной нормы повышается давление моторного масла, что становится причиной выдавливания смазочного материала через заменяющий сальник герметик.

Двигатель ЗМЗ 402 обладает правильной геометрией и достаточно тяжелой поршневой системой. Несмотря на то, что ход поршня не отличается величиной и составляет 92 миллиметра, мотор обеспечивает достаточный уровень тяги.

По сравнению с зарубежным автопромом, ход поршня в крайслеровском аналоге больше всего лишь на 8 миллиметров.

Проведение тюнинга

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.

Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:

  • Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
  • По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
  • Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.

Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.

По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Увеличение мощности двигателя

Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его объема.

Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.

Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.

Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.

Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.

Расход топлива

Огромнейшим минусом двигателя ЗМЗ 402 инжектор, по мнению многих водителей, является его высокий расход топлива.

Минимальная величина расхода на сто километров составляет тринадцать литров. Собственно, по этой причине многие владельцы автомобилей «УАЗ», «Газель», «Волга» задаются вопросом: почему при столь высоком расходе топлива силовой агрегат не выдает достаточного уровня мощности?

Причиной этого являются устаревшие технологии, используемые при создании 402 двигателя на инжекторе, позаимствованные еще с 50-х годов прошлого века у зарубежных автоконцернов.

Выбор моторного масла

По сути, в двигатели ЗМЗ 402 заливают только минеральное масло. Остальные разновидности смазочных материалов – синтетические и полусинтетические – из-за входящих в их состав компонентов разъедают используемый в системе герметик, который представляет собой обычную веревку, пропитанную специальным веществом.

Впрочем, далеко не всегда это подтверждается: качественные синтетические масла могут значительно увеличить ресурс любого мотора, и 402 двигатель на инжекторе не является исключением.

Необходимость в проведении капитального ремонта

Специалисты автосервисов нередко предупреждают, что после проведения капитального ремонта ресурса двигателя ЗМЗ 402 инжектор хватит только на пятьдесят тысяч километров. Вопрос весьма спорный и зависит от многих обстоятельств.

Одно из них – качество установленных на автомобиль запасных деталей. Все же, отправляя силовой агрегат на ремонт незнакомому мастеру, нельзя заранее предугадать, какого качества детали будут установлены.

По сути, недобросовестное выполнение мастерами собственной работы и приводит к появлению подобных мнений и снижению ресурса двигателя. На самом деле качественно проведенный капитальный ремонт позволяет мотору пройти порядка 80 процентов от заложенного в него ресурса.

Модификации мотора и на какие автомобили устанавливаются

Автомобильный двигатель ЗМЗ 402 инжектор подобной модификации устанавливается в основном на легковые автомобили «Волга» и микроавтобусы «РАФ». Зарекомендовал он себя как качественный и надежный, но слишком прожорливый в плане потребления топлива.

  • Модификация ЗМЗ 4021.1

Силовой агрегат карбюраторного типа, который устанавливался на автомобили «Волга», микроавтобусы «ГАЗ» и автомобили с повышенной проходимостью, производством которых занимается Ульяновский автомобильный завод – УАЗ 402 двигатель.

  • Модификация ЗМЗ 4025.1

Аналогичный карбюраторный двигатель бензинового типа, клапаны в котором располагаются в верхней части головки цилиндров. Устанавливался в основном на микроавтобусы семейства «ГАЗ» и 402 двигатель Газель.

  • Модификация ЗМЗ 4026.1

Карбюраторный движок, в верхней части которого располагаются впускные и выпускные клапаны. Устанавливался в основном на автомобили небольшой грузоподъемности – микроавтобусы «ГАЗ» и ГАЗ-33021, можно встретить двигатель газель 402.

Поскольку с 2013 года на территории России вступил в действие закон, согласно которому автомобили должны соответствовать экологическому классу Евро-4 (теперь уже Евро-5), была произведена модификация ЗМЗ 402, и ему на смену пришел ЗМЗ 4052.2, который соответствует требуемому классу экологической безопасности.

Изменения последней выпущенной модификации

Последняя версия мотора включает в себя следующие изменения:

  1. Существенное изменение крышки клапанов, благодаря чему обеспечивается полная их герметичность.
  2. Измененная система вентиляции, повышенная эффективность дроссельной трубки. Благодаря этому количество выбрасываемых в атмосферу вредных веществ сократилось вдвое. Свою роль в этом сыграла и измененная система зубчатого приведения в действие газораспределения мотора.
  3. Функция регулировки системы зажигания.

Новая версия двигателя успешно прошла все испытания и была установлена на ГАЗ-2705.

По сравнению с предыдущими модификациями перевыпущенный силовой агрегат показал себя с лучшей стороны:

  • значительно снизился расход топлива,
  • повысилась мощность,
  • улучшился уровень экологичности.

Устанавливаться новая версия будет на все автомобили, выпускаемые ООО «ГАЗ».

Двигатель ЗМЗ 402 технические характеристики, расход масла, ресурс

В 1981 году на Заволжском заводе, специализирующемся на выпуске автомобильных двигателей, начался выпуск самого массового отечественного мотора ЗМЗ 402. За время производства данный двигатель пережил много модификаций и устанавливался на разные модели автомобилей: ГАЗ 2410 Волга, Газ ГАЗЕЛЬ, Волга 3102, ГАЗ СОБОЛЬ, Волга 31105, Волга 3110, Волга 31029, УАЗ 469, УАЗ 4021.

Содержание страницы

История ЗМЗ 402

История создания ЗМЗ 402 начинается с далёких 50 годов. Именно тогда разрабатывалась конструкция мотора, ставшего основой для создания 402 двигателя. Его основатель, легендарный Советский конструктор Гарри Вольдемарович Эварт.

Перед талантливым конструктором, Советским правительством, было поставлено задание создать новый мотор для Волги. В результате долгой работы был создан четырёхтактный двигатель, объём 2.4 литра, с мокрыми вставными гильзами и нижним положением распределительного вала. Мотор с данными параметрами получил название ЗМЗ 24Д, у него были другие названия и модификации, ГАЗ 24, ЗМЗ 24. Серийный выпуск этого силового агрегата начался в 1968 году. Мотор постоянно совершенствовался и дорабатывался, а в 1981 г. , вышла его улучшенная версия, под маркировкой ЗМЗ 402. Выпуск нового двигателя успешно продолжался более 35 лет, он стал самым массовым за всё время моторостроения. Последний двигатель 402 модели был собран в 2017 году. К тому времени было выпущено более 6 миллионов четыреста вторых двигателей. На смену ему пришёл более мощный и современный силовой агрегат ЗМЗ 406.

Виды выпускаемых модификаций ЗМЗ 402

Двигатель ЗМЗ 402 — это общее название модельного ряда движков, Заволжского завода по производству моторов.

В их семейство входят пять очень похожих двигателей, имеющих небольшие различия и своё предназначение:

  1. Самым распространённым и основным мотором считается 402.10. Его предназначение, комплектация легковых автомобилей Волга. Он рассчитан на использование бензина АИ 92, имеет сжатие 8.2:1.
  2. Второе место по значимости занимает двигатель, со СС 6.7 работающий на АИ 76. Его маркировка ЗМЗ 4021.10. Использовался на легковых автомобилях Волга.
  3. Двигатель ЗМЗ 4022.10 имел самое большое отличие от основной модели. Его конструкция на то время была слишком сложной: использовался другой распределительный вал, карбюратор, выпуск и впуск имели другую конструкцию. Самое значимое отличие — использование форкамерно-факельного зажигания. Все эти головоломки, должны были решить проблему вредных веществ в выхлопных газах и значительно сократить расход горючего. Однако желаемого результата по экономии и экологии получено не было. Поэтому такой мотор не получил широкого распространения, а в 92 году выпуск форкамерных движков полностью прекратился.
  4. 4. Силовой агрегат ЗМЗ 4026.10 работает на 92 бензине, он является аналогом модели 402.10. Основное отличие, это его предназначение. Данная модификация использовалась на Газелях.
  5. 5. Пятая модификация ЗМЗ 4025.10, тоже предназначалась для Газелей. По большому счёту это тот же 4021.10 работающий на АИ 76. Разница между ними, только в применении.

Технические данные ЗМЗ 402

Четырёхтактный бензиновый ДВС с рядным расположением четырёх цилиндров. Производился на ЗМЗ с 1981 г., по 2017 год.

  • Точный объём мотора 2445 куб., сантиметров.
  • БЦ изготовлен из особо прочного алюминия, гильзы мокрые, стальные имеют непосредственное соприкосновение с охлаждающей жидкостью.
  • Система питания 402 мотора карбюратор.
  • Ход поршня равен диаметру цилиндра,92 мм., в народе такие двигателя называют квадратными. Они отличаются высокой надёжностью.
  • Работа цилиндров осуществляется в определённом порядке 1, 2, 4, 3.
  • Степень сжатия зависит от модификации и применяемого вида бензина, для двигателей, где используется АИ 92 степень сжатия составляет 8.2:1, моторы с АИ 76 имеют степень сжатия 6.7:1.
  • Мощность ЗМЗ 402 при 4500 оборотов мин., составляет 100 и 90 л., сил в зависимости от модели ДВС.
  • Крутящий момент при 2500 оборотов мин., 182 и 172 Нм.
  • Вес ДВС ЗМЗ 402 181, 184 килограмм.

Расход топлива

Средний расход горючего около 13 литров на 100 км., пробега.

Масло — какой расход, когда менять, какое заливать

Допустимый расход моторной смазки 0,1 л., на 1000 км пробега. Используемые виды масла: 15W40, 5W40, 10W40, 10W30. Объём масла в движке 6 л., при замене брать 5.8 л. Период замены моторной смазки по данным завода изготовителя 10000 км., чтобы увеличить ресурс ДВС лучше замену масла производить через 5 тыс., километров.

Нормальная рабочая температура ДВС 90C.

Ресурс двигателя

Ресурс работы ЗМЗ 402 по данным производителя 200 тыс., км. При правильном обслуживании и бережной эксплуатации этот мотор может проехать более 300 тыс., километров.

Описание особенностей ДВС ЗМЗ 402

ЗМЗ 402 является легендой отечественного моторостроения. Его корни уходят к первому двигателю для Волги — Газ 21. Силовой агрегат состоит из алюминиевого БЦ с мокрыми гильзами, это когда рубашка охлаждения проходит вдоль стенок стальной гильзы. Газораспределительный механизм, такой же как на ГАЗ 21, имеет нижнее размещение распределительного вала.

Клапана приводятся в работу с помощью коромысел, которые толкают штанги, получая импульс от распределительного вала. Схожесть с прототипом несомненно большая, но на 402 двигателе произошли изменения и доработки.

Изменения претерпел выпускной коллектор. Подъём распределительного вала стал на 0.5 мм больше. Раньше он был 9 мм., после доработки стал 9.5 мм. Изменились шпильки ГБЦ и сама головка. Масляный насос установили другой конструкции, были и другие небольшие изменения. Именно в таком виде дожил 402 двигатель до 21 века, завоевав большую армию ценителей, за простоту и ремонтоспособность.

Конструкция БЦ ЗМЗ 402

Блок цилиндров данного силового агрегата отливался из сплава прочного алюминия. Отливка изделия производилась по двум технологиям. Для повышения герметичности и лучшего заполнения микропор БЦ пропитывался и термически обрабатывался специальной смолой. Такая технология называлась — кокильное литьё. Так же, использовался метод литья под высоким давлением. Метод изготовления БЦ зависел от модификации двигателя и от года выпуска. Так БЦ ЗМЗ 4022.10 всегда отливали в кокиль. БЦ 4021.10 изготавливали только под высоким давлением. А самый распространённый движок 402.10 изготавливали разными способами в зависимости от года выпуска.

В зависимости от изготовления БЦ гильзы по-разному фиксируются в блоке. Так, для блока изготовленного кокильным методом, гильзы имеют верхний бури и фиксируются по верху БЦ. Блок цилиндров изготовленный под высоким давлением имеет сверху открытую рубашку и фиксация гильз в нём, происходит по дну БЦ.

Верхний контур БЦ имеет десять бобышек, предназначенных для крепления ГБЦ. Внизу блока находятся четыре отсека, разделяющиеся перегородками. Эти перегородки, в свою очередь служат, опорами для коренных подшипников коленвала ЗМЗ. Крышки подшипников выполняются из коварного чугуна и крепятся с помощью двух шпилек, имеющих диаметр 12 мм.

Крышка для первого подшипника, обрабатывается со стороны торцов, чтобы установить для упорного подшипника шайбы. Внутренние стенки всех крышек обрабатываются совместно с блоком. Поэтому при сборке, каждую нужно ставить на своё место. Три средние крышки имеют нумерацию. А первую с пятой перепутать невозможно, так как первая обрабатывается ещё и с торцов.

На торец БЦ, расположенный впереди, через поролоновую прокладку, устанавливается крышка шестерён. В крышке имеется манжета из резины, необходимая, чтобы уплотнить носок коленвала.

К торцу БЦ сзади, крепиться болтами, выполненный из алюминия картер сцепления. КС требует точной регулировки установочными штифтами. Точность установки необходима для безупречной работы МКПП.

Картер сцепления, его задний торец и отверстие под вал МКПП, для соблюдения соосности, обрабатываются совместно с БЦ. Поэтому нужно ставить только родной картер сцепления. С другого двигателя его поставить не получиться, будит нарушена соосность первичного и коленчатого вала.

Подробная разборка 402 двигателя

Цилиндры ДВС изготовлены из особо прочного чугуна, их конструкция представлена мокрыми вставными гильзами. Рубашка с охлаждающей жидкостью, в них, проходит непосредственно вдоль наружной стенки цилиндров. Фиксация гильз зависит от способа изготовления БЦ, конкретно об этом рассказано в начале главы. Уплотнение гильзы происходит внизу, медной мягкой прокладкой, а сверху, прокладкой ГБЦ.

Для надёжного уплотнения, верх гильзы, должен выступать над БЦ не менее чем на 0.02 мм., и не более 0.1 мм. Разница по высоте между гильзами, стоящими на одном двигателе, должны быть меньше 0.055 мм. Такая точность достигается путём сортировки и подбора гильз и блоков по допустимым расстояниям.

Конструкция ГБЦ ЗМЗ 402

ГБЦ данного двигателя общая для четырёх цилиндров. Отливается она, из особо прочного сплава алюминия, под высоким давлением. Сёдла для клапанов вставные, выполненные из особо прочного чугуна. Материалом изготовления втулок клапанов является металлокерамика.

При сборке ГБЦ используется уникальная технология, втулки и сёдла клапанов охлаждают, а головку нагревают. Метал головки дополнительно обжимается вокруг сёдел клапанов, при помощи оправки. Сёдла и втулки проходят тонкую обработку совместно с головкой БЦ.

ГБЦ ЗМЗ 402 к БЦ крепиться с помощью десяти шпилек, выполненных из стали, их диаметр составляет 12 мм. Для упрочненния, под гайки, устанавливаются стальные специальные шайбы.

Между ГБЦ и БЦ находиться асбестовая прокладка, она имеет графитовое покрытие и каркас из металлического армирования. Окна прокладки предназначенные для камер сгорания окантовываются жестью. Высота прокладки в сжатом виде не более 1.5 мм.

Теория ДВС: ГБЦ ЗМЗ-402

Правильно установить головку БЦ на блок, помогают два штифта, закрепленные в БЦ. Головки БЦ 402 и 4021 движков отличаются по размерам камер сгорания. Большая степень сжатия 402 мотора достигается благодаря увеличенной фрезеровки нижней части головки. Благодаря этому высота головки 402.10 движка меньше высоты 4021.10 мотора, 94.4 мм., и 98 мм., соответственно. Разница по высоте составляет 3.6 мм. За счёт этого получается СС 8.2:1, позволяющая 402 мотору работать на АИ 92 бензине. Вместо 4021 мотора, имеющего СС 6.7:1, и работающего на 76 бензине.

Конструкция коленчатого вала

Коленчатый вал ЗМЗ 402 выполнен из высоко прочного чугуна. Проходит динамическую балансировку совместно с диском сцепления и маховиком. Устанавливается коленвала на пять опор. Осевое смещение коленвала, ограничивается упорными шайбами в количестве двух штук. Они располагаются с двух сторон первого, по ходу движения автомобиля, коренного подшипника.

Особенности конструкции ГРМ

Распределительный вал нижнего расположения. Устанавливается он внизу БЦ на пять опор. На распредвале установлена шестерня для привода распределителя зажигания, а так же масляного насоса.

Схема ГРМ

Привод ГРМ осуществляется через пластмассовую шестерню, которая находиться в зацепления с металлической шестерней коленвала. Кулачки вала, предназначенного для газораспределения, оказывают воздействие на толкатели, которые штангами, приводят через коромысла в работу клапаны. От осевых смещений вал ГРМ удерживается стальным фланцем, расположенным между старицей шестерни и торцевой стенкой шейки распределительного вала.

Система смазки ЗМЗ 402

Система смазки данного ДВС осуществляется под давлением и как на большинстве двигателей разбрызгиванием.

Под давлением, моторной смазкой смазываются подшипники скольжения коленвала, подшипники распредвала, штанги толкателей их верхние наконечники и втулки коромысел. Другие узлы и детали смазываются разбрызганным моторным маслом.

Система ЗМЗ 402 состоит из следующих деталей и механизмов:

  • масляный насос;
  • приёмный патрубок, с фильтром грубой очистки;
  • редакционный клапан;
  • масляный фильтр;
  • масляные каналы;
  • масляный картер;
  • указатель уровня моторной смазки;
  • датчик, указывающий давление масла;
  • датчик, сигнализирующий об аварийном давлении моторной смазки;
  • масляная горловина с пробкой.

Масло, через маслоприёмник, забирается насосом из картера двигателя. Далее оно направляется в масляный фильтр. Отфильтрованная моторная смазка по масляными каналам, под давлением поступает на коренные подшипники коленвала и распредвала.

Схема смазочной системы

Задняя опора распределительного вала имеет кольцевую канавку, по которой масло поступает на ось коромысел, далее на втулки коромысел и верхние наконечники штанг толкателей.

Шатунные шейки коленчатого вала смазываются моторной смазкой, поступающих под давлением, по каналам просверленным от шеек коренных коленчатого вала.

Шестерни привода ГРМ смазываются маслом, поступающим по специальной трубке, обратный конец которой запрессованный в блок к масляному каналу. Из выходного конца трубки струя масла орошает шестерни привода ГРМ. Шестерни, приводящие в работу масляный насос смазываются струей масла выбрасываемой из канала в БЦ, расположенного возле четвёртой шейки распредвала.

Все другие детали и узлы, получают смазку от масла, вытекающего из зазоров подшипников скольжения и маслом разбрызгивающемся коленвалом и механическими узлами двигателя.

Характерные неисправности ЗМЗ 402

Двигатель ЗМЗ 402 подвержен множеству неисправностей и поломок:

Течь сальника

Самое больное место 402 ДВС, это сальник, расположенный сзади коленчатого вала. Задний сальник, представляет собой сальниковую набивку, состоящую из пропитанной графитом верёвки, которая обматывается вокруг заднего конца коленвала. Затем намотанная верёвка прижимается специальной шайбой. Данная конструкция не плохо держит моторную смазку при средних оборотах двигателя. Если ДВС использовать при оборотах более 2500 в мин., то смазка начинает просачиваться наружу. Проблему можно решить заменой сальниковой набивки.

Троит мотор

Перегрев

Следующая по важности проблема это перегрев 402 мотора. Причина, как и у большинства современных моторов:

  • неисправности термостата;
  • утечка охлаждающей жидкости;
  • забитый радиатор охлаждения;
  • выход из строя вентилятора радиатора;
  • неисправность водяного насоса;
  • водяная пробка.

Но не так опасен перегрев, как его последствия. Все дело в том, что корпус ДВС 402 мотора греется не равномерно. Середина БЦ нагревается сильнее чем остальная часть мотора. Со временем шайбы вдавливаются в двигатель. Происходит ослабление гаек. Если не сделать подтяжку головки вовремя, может прогореть прокладка ГБЦ. Что может привести к попаданию в масло охлаждающей жидкости. Если во время не принять меры к устранению неисправности и замены масла, капитальный ремонт не заставит долго ждать.

Вибрации

Вибрации мотора частая неполадка. Проблема может оказаться в опорных подушках. Если с подушками всё в порядке, неисправность может быть проблемой системы зажигания, системы питания, либо дисбаланса КШМ.

Нестабильный холостой ход

Проблемы работы ДВС на холостом ходу. Эта проблема частая для 402 мотора. Виной этому, конструкция алюминиевого впускного коллектора. Из-за неё горючая смесь поступает в цилиндры неравномерно, что сказывается на холостом ходу ДВС.

Стучат клапана

Стук двигателя бывает по причине неотрегулированных зазоров в клапанах. Регулировку клапанов нужно делать не дожидаясь стука в двигателе, через 15 тыс., км., пробега. Проблему можно решить конкретно, установив гидрокомпенсаторы от ЗМЗ 406 модели. Если клапана не являются виной стука в двигателе, то стучать могут подшипники коленвала. Это гораздо опаснее, так как подобный стук, является признаком скорого капитального ремонта.

Вышеперечисленные неисправности не единственные, реже встречаются другие, многочисленные поломки. Но простота конструкции мотора, доступность и невысокая стоимость запчастей, высокая ремонтоспособность и не маленький ресурс работы ДВС дают шансы на жизнь 402 движку даже в наши дни.

Ремонт двигателя ЗМЗ 402

402 характеристики двигателя?

Добро пожаловать в Клуб Хот-Род! Главный сайт для
все, что связано с Hot Rod, Customs, Low Riders, Rat Rods и многим другим.

  • » Участники со всех концов США и
    Мир!
  • » Помощь со всего мира для вашего
    вопросы
  • » Журналы сборки для вас и всех участников
  • » Блоги
  • » Галерея изображений
  • » Многие тысячи членов и сотни
    тысяч постов!

ДА! Я хочу зарегистрировать аккаунт бесплатно прямо сейчас!
p.s.: Для зарегистрированных пользователей это объявление НЕ будет показываться

  1. 27 июня 2005 г., 10:24

    #1

    Я взял свежий восстановленный 402 у приятеля, который получил его от другого парня, который в итоге им не пользовался.
    Мой приятель забрал его прямо из механического цеха, когда мотор был готов.
    У меня нет никакой информации о моторе, потому что сборка была около 7 лет назад, и документы были потеряны.
    Мой приятель сказал мне, что он думал, что это 402-й 1970 года выпуска, построенный по заводским спецификациям.
    У меня есть вся информация, которую я мог найти по двигателю, и мне было интересно, может ли кто-нибудь здесь помочь.
    Блок есть — 3999280
    Головка пассажира — GM4T 3964290
    Головка драйвера — GM3T 3964290
    Потребление — 3955287

    Любая помощь была бы здоровой.
    Спасибо, Кен

    Ответить с цитатой


  • 27 июня 2005 13:21

    #2

    введите big block chevy в браузере, много информации
    не блок 280,может быть 290 последние 3 #s
    придумали 240 лс 2bolt block
    головки показывают до 350 лс
    впуск показывает ЛС-3 до 350 лс

    это образ жизни

    Ответить с цитатой


  • 27 июня 2005 13:55

    #3

    Спасибо за информацию.
    Я только что нашел информацию, ища с Google.
    Блок тоже не нашел.
    Я проверю сегодня вечером, когда вернусь домой
    Спасибо,
    Кен

    Ответить с цитатой


  • 27 июня 2005 16:07

    #4

    Что ж, это больше похоже на блок грузовика из того, что показывает Денни
    .
    Парень, у которого я получил мотор, сказал, что думал, что это от El Camino 1970 года.
    Будут ли они использовать блокираторы для грузовиков в Эль-Камино?
    Головы и впуск показывают 1969-70 гг.
    Я просто надеюсь, что это не более поздняя модель с низкой компрессией 402
    .
    Я заставил своего приятеля искать лист сборки, но с 7 годами и 1 разводом это не выглядит позитивно!
    Спасибо за помощь.
    Кен

    Ответить с цитатой


  • 28 июня 2005 07:33

    #5

    Ну, я еще раз проверил, и номера блоков были 290, а не 280.
    Может быть, мое зрение начинает окончательно портиться в 41 год.
    Кто-нибудь знает, будут ли у двигателя мощностью 240 л.с. тарельчатые поршни?
    Я смог заглянуть в отверстие для свечи зажигания, и двигатель имеет поршни с плоским верхом. Не мог видеть никаких сбросов клапанов, но на самом деле не было места, чтобы увидеть много.
    Любая помощь будет здорово.
    Спасибо, Кен

    Ответить с цитатой


  • «
    Предыдущая тема
    |
    Следующая тема

    »

    Разрешения на публикацию

    История двигателя Chevy 402

    Энн Дэвис

    Thinkstock/Comstock/Getty Images

    кубический дюймовый двигатель V8. Со временем это семейство высокопроизводительных двигателей было расширено за счет добавления более крупных и меньших версий. с 1965 до 1974 года большие блоки Chevrolet назывались Mark IV; среди них был 6,6-литровый, также известный как 402.

    Варианты

    На протяжении всей своей жизни модель 402 имела три разных производственных кода: LS3, L34 и L78. L34 и L78 были произведены только в 1970 году и, за исключением немного большего диаметра цилиндра, были идентичны эквивалентным версиям двигателей V8 объемом 396 кубических дюймов с теми же производственными кодами. LS3 был доступен в 1971 и 1972 годах и не имел эквивалентной версии V8 объемом 396 кубических дюймов.

    Технические характеристики

    Этот двигатель имел диаметр цилиндра 4,124 дюйма и ход поршня 3,76 дюйма; для сравнения, у модели 396 диаметр цилиндра составлял 3,094 дюйма. L34 имел степень сжатия 10,25 к одному, а L78 имел степень сжатия 11 к одному. LS3 имел степень сжатия 10,25 к одному в 1971 году и 8,5 к одному в 1972 году. крутящего момента при 3400 об/мин; это те же рейтинги производительности, что и у эквивалентного варианта 396. В том же году вариант L98 модели 402 был рассчитан на мощность 375 л.с. при 5600 об/мин и 415 футофунтов. крутящего момента при 3600 об/мин. В 1971 году LS3 производил 300 об / мин при 4800 об / мин и 400 футо-фунтов. крутящего момента при 3200 об/мин. В последний год своего производства, 1972, вариант LS3 этого двигателя производил 240 лошадиных сил при 4400 об/мин и 345 фут-фунтов. крутящего момента при 3200 об/мин.

    Применение

    За время своего существования этот 6,6-литровый двигатель V8 использовался в таких автомобилях, как Camaro, Chevelle, Nova и Monte Carlo. Хотя его объем на 6 кубических дюймов больше, чем у модели 396 и имел отверстие, которое было на 0,03 дюйма шире, чем у 396, Chevrolet продавал 402 как 396 на своих меньших автомобилях, таких как Nova, а на полноразмерных автомобилях маркировал его как 402.

    Момент затяжки

    В этом 6,6-литровом двигателе головка блока цилиндров крепится болтами к блоку цилиндров с усилием 80 футофунтов. крутящего момента. Для крышек коренных подшипников кривошипа с четырьмя болтами требуется усилие 105 футо-фунтов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
